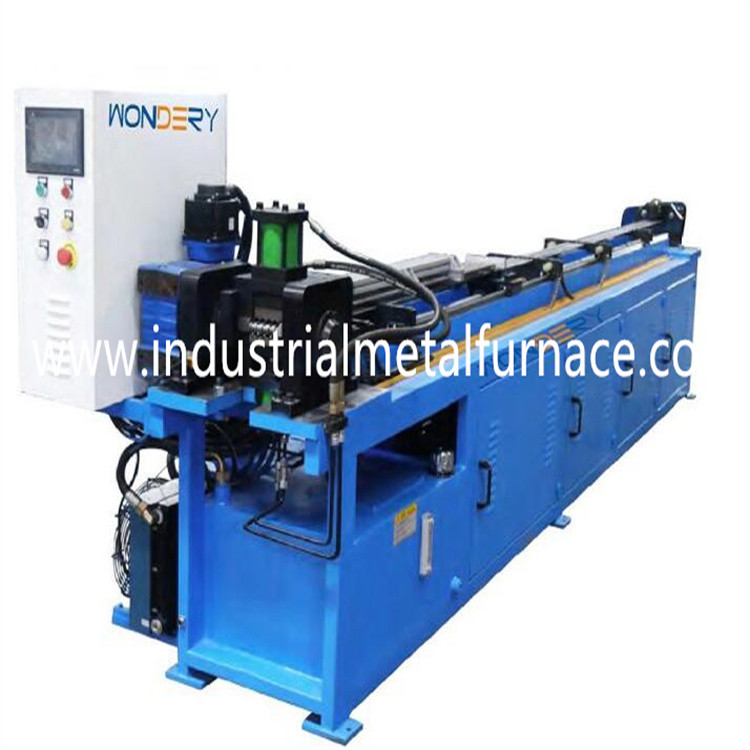

Macchina piegatubi della metropolitana semiautomatica della forcella di alta qualità
1.Application
La macchina della piegatrice della forcella è una dell'attrezzatura necessaria della HVAC
linea di produzione. Abbiamo attrezzatura di HVAC della gamma completa quale l'alta velocità
la stampa dell'aletta, aletta progressiva muore, servo tipo la macchina espandentesi del tubo, semi
piegatrice automatica e completamente automatica della forcella, ecc. Questi semi automatici
la macchina piegatubi della forcella ha le funzioni del manuale che si alimentano, servo
posizionando, servo piegando e servo scaricando. La lunghezza della forcella
gamme 200-3000mm. Il diametro del tubo varia da 7mm-16mm.
L'efficienza di produzione può essere 2-5pcs per ciclo.
2. Parametritecnici:
| Diametro della tubatura |
O.D. 9.52/12.7mm |
| Lunghezza della forcella |
200-3000mm |
| Produttività lavorativa |
9,52 *2 + 12,7 * 2 tubi/ciclo |
| Tensione normale |
380V, 3P, 50Hz |
2,1 caratteri della struttura:
2.1.1 progettazione compatta, servomotore che guida, manuale che carica, operazione
modo manuale o automatico per la o
ption
2.1.2 il processo del modo di funzionamento automatico è alimentazione materiale dal manuale
→ di piegamento di spruzzatura di foggiatura del mandrino del → del → dell'olio del clamping→ del →mould indietro
→ sciolto del morsetto che scarica → che scarica la casa di foggiatura di piegamento del → domestico
2,2 differenza della gamba della forcella di lunghezza di meno di 0.5mm
2,3 nessuno scontrarsi ovvio, «urto» anormale, ondulazione nessuno dei due altra
carenza. Ellisse meno di 8%
2,4 tolleranza di rotondità di area della curvatura <>
2,5 tolleranza parallela per le due gambe diritte ≤3%;
2,6 corrente e funzionando uniformemente.
3. Parametridiprestazionedellamacchina:
3.1. Produttività lavorativa: 12 secondi per ciclo che prende 1 metro come esempio.
Cfm pneumatico del consumo 3,5 dell'aria
3.2. Aria raffreddata
sistema 4.Lubrication
Barretta espandentesi con i fori ed il controllo di lubrificazione dall'elettrovalvola a solenoide che permettono l'olio
spruzzi i secondi di ogni regolazione (il tempo dell'iniezione può essere regolato)
5. Componentidell'attrezzatura
| No. |
Oggetto |
Marca |
| 1 |
SpA |
Marca di Mitsubishi |
| 2 |
Servomotore |
Marca di Mitsubishi |
| 3 |
Servo driver |
Marca di Mitsubishi |
| 4 |
HMI |
Marca di Mitsubishi |
| 5 |
Valvola idraulica |
Marca di Yuken |
| 6 |
Sistema pneumatico |
Airtac |
| 7 |
Vite della palla |
Marca di ABBA |
| 8 |
Componenti elettriche |
Schneider |
| Nota: La configurazione di cui sopra può essere cambiata alle marche di livello equivalente senza notare il cliente dovuto disponibilità componente. |
6. Pezzi di ricambio
| NO. |
Oggetto |
Osservazioni |
| 1 |
Mandrini di piegamento |
4 pc ogni dimensione |
| 2 |
Biella del mandrino |
4 pc ogni dimensione |
| 3 |
Tubatura dell'estrattore soltanto (non Assemblee) |
2 pc ogni dimensione |
| 4 |
Commutatore di limite del sensore |
2 pc |
| 5 |
Tubo flessibile di piegamento dell'olio |
2 pc |
