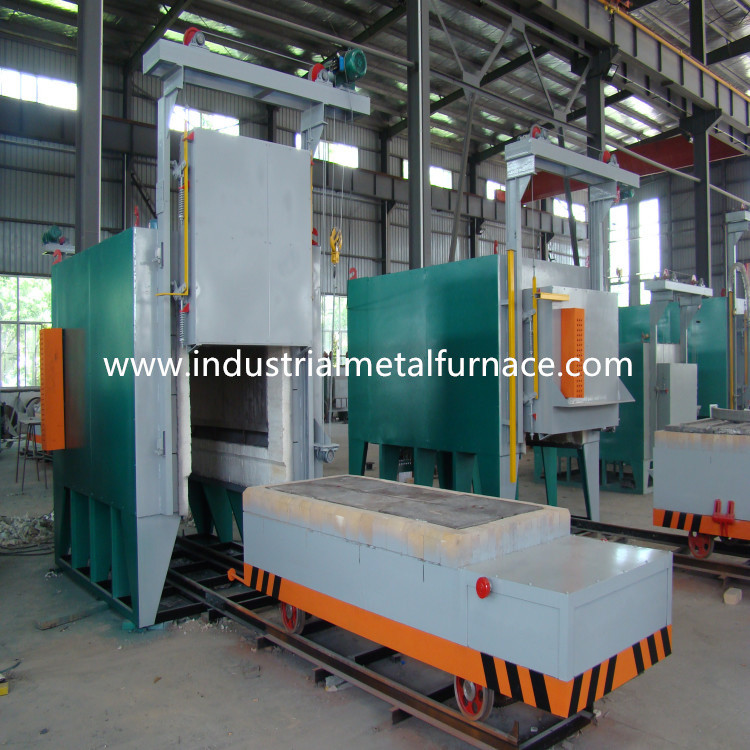

Fornace di trattamento termico di 650 gradi, forno a suola del carrello ferroviario
1. Applicazione
La fornace elettrica di trattamento termico del focolare del carrello ferroviario pricipalmente è utilizzata per il calore
trattamento delle parti di metallo. Facciamo i forni a suola su misura del carrello ferroviario di progettazione
per ogni cliente. Le applicazioni della fornace comprendono l'indurimento,
temprando, normalizzandosi, temperare, estiguente, alleviamento di sforzo, ecc.
il sistema di controllo elettrico della fornace di trattamento termico del focolare del carrello ferroviario è
fornito lo SpA ed il touch screen come richiesto.
2. Portata del rifornimento del forno a suola del carrello ferroviario
| No. |
Oggetto |
Q'ty |
Note |
| 1 |
Corpo della fornace |
1 insieme |
|
| 2 |
Carrello ferroviario |
1 insieme |
|
| 3 |
Sistema di azionamento elettrico |
2 insiemi |
1 messo per il carrello ferroviario e 1 messo per la porta |
| 4 |
Elemento riscaldante |
1 insieme della fornace |
Materiale della cinghia |
| 5 |
Sistema del controllo della temperatura |
1 insieme della fornace |
|
| 6 |
Gabinetto di controllo |
1 pc |
|
| 7 |
Regolatore di temperatura |
1 pc |
|
| 8 |
SCR |
3 pc |
KS-800A |
| 9 |
Filo di piombo della compensazione |
30 metri |
|
| 10 |
Coppie termiche |
1 pc |
0-1000 |
| 11 |
Componenti elettriche |
1 insieme |
SCR, commutatore dell'aria, amperometro, voltometro, relè di calore e commutatori |
3. Parametri tecnici principali
| No. |
Oggetto |
Parametri tecnici |
| 1 |
Potere stimato |
150KW+5% (1-100%) regolabile |
| 2 |
Alimentazione elettrica |
380V, 3P, 50Hz |
| 3 |
Tipo della fornace |
Fornace elettrica di trattamento termico del focolare del carrello ferroviario |
| 4 |
Temperatura nominale |
650℃ |
| 5 |
Zona di controllo |
1 zona |
| 6 |
Efficace dimensione di lavoro |
2400×1700×1300mm (L×W×H) |
| 7 |
Collegamento dell'elemento riscaldante |
Y |
| 8 |
Uniformità di temperatura |
±10℃ |
| 9 |
Accuratezza di misura di temperatura |
±1℃ |
| 10 |
Consumo di energia vuoto della fornace |
≤18% |
| 11 |
Metodo del controllo della temperatura |
SCR, regolatore di PID; Regolatore di temperatura di Shimaden con la comunicazione, touch screen 10inch con la curva trattata di stoccaggio e dell'insieme e risparmi di dati storici e domanda, download. |
| 12 |
aumento di temperatura della superficie della fornace |
<35℃ |
| 13 |
Elemento riscaldante |
0Cr25AL5 (materiale della cinghia) |
| 14 |
Materiale di piatto del focolare del carrello ferroviario |
Acciaio termoresistente di CrMnN, 30mm spessi |
| 15 |
Metodo di caricamento |
Prodotto caricato sul carrello ferroviario e poi sui movimenti del carrello ferroviario nella fornace |
| 16 |
Rivestimento refrattario di forni |
Fibra refrattaria standard |
| 17 |
Metodo di apertura della porta della fornace |
up-down elettrico della gru 1Ton, sigillato a primavera |
| 18 |
Metodo commovente del carrello ferroviario |
Dal riduttore di velocità cicloidale dell'ingranaggio del perno 3KW |
| 19 |
Porto di scarico del vapore |
L'un pezzo solo dei tubi di scarico di φ219mm è installato sulla parete posteriore del corpo della fornace e la dimensione aperta è regolabile |
introduzione 4.Structural
La fornace di trattamento termico del focolare del carrello ferroviario RT3-150-6 pricipalmente è compresa
sistema delle coperture, del rivestimento, della fornace della porta e della porta di compressione della fornace, carrello ferroviario e
meccanismo della trazione del carrello ferroviario, sigillando fra il corpo della fornace ed il carrello ferroviario, riscaldamento
elemento e dispositivi, sistema del controllo della temperatura.
