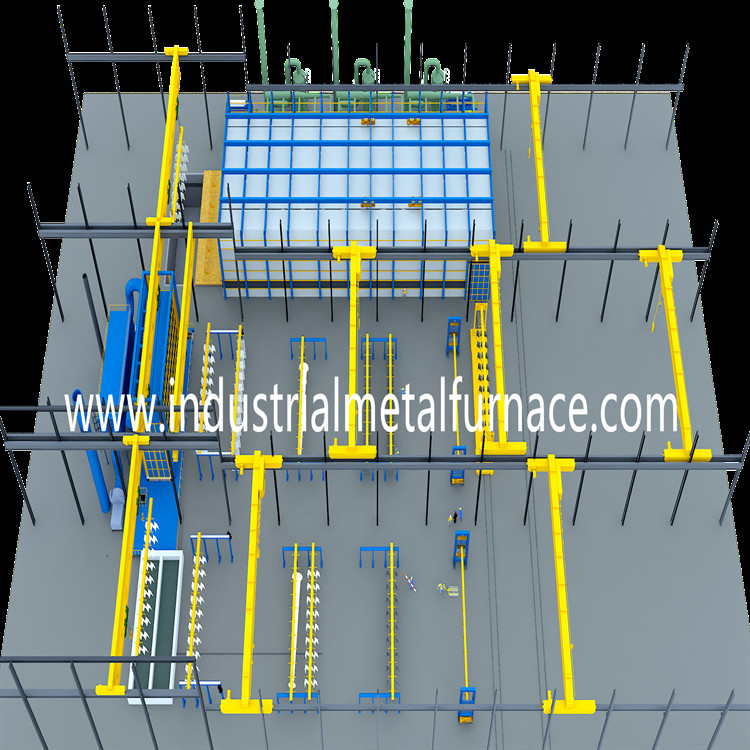

Grande fornace industriale di zincatura a caldo 500KW con il bollitore dello zinco di XG 08
1.Composition
La fornace della galvanizzazione dello zinco della immersione calda è compresa① il coperchio refrattario,
②Bollitore dello zinco XG-08, barra di sostegno del ③, refrattario del ④/strato dell'isolamento,
⑤coperture della fornace, struttura a forma di U del ⑥, porto del condotto di scarico del ⑦, sistema di combustione del ⑧ e
⑨strato generale della fibra ceramica.
parametri tecnici della fornace di galvanizzazione della immersione 2.Hot
| No. |
Oggetto |
parametro |
| 1 |
Dimensione del bollitore |
L7.0M*W1.0M*D2.2M
|
| 2 |
Spessore del bollitore |
50mm
|
| 3 |
Volume |
103 tonnellate |
| 4 |
Capacità progettata |
1.7Ton/Hr |
| 5 |
Uscita annuale |
8,000Tons |
| 6 |
Temperatura di lavoro |
435℃-450℃ |
| 7 |
Combustibile |
LNG |
| 8 |
Parametro tecnico del gas: |
| 9 |
LNG (gas naturale liquefatto), potere calorifico: 8500Kcal/m3 |
| 10 |
Pressione di entrata |
300mbar |
| 11 |
Il flusso massimo del bruciatore 4 |
200 m3/H |
| 12 |
Temperatura della fornace |
650°C |
| 13 |
Preriscaldi la temperatura |
< 40=""> |
| 14 |
Alimentazione elettrica |
380V/220V/50Hz |
| 15 |
Potere massimo di ogni bruciatore |
430KW |
| 16 |
Modo di controllo |
Grande piccolo fuoco di zona A/B |
| 17 |
Colleghi il metanodotto alla valvola a sfera anteriore, il giro DN65 a DN50
(DN50 è la valvola a sfera anteriore del sistema del bruciatore)
|
3.Introduction ad ogni unità
coperchio 3,1
La fornace di zincatura a caldo è destinata in modo da raggiungere un eccellente
effetto di conservazione di calore della fornace ed anche consides i fattori tali
come la forma di piattaforma di operazione, la deformazione termica del bollitore dello zinco,
la convenienza nell'installazione e nella rimozione del coperchio e la forma
della flangia. Lo spessore di ogni piatto a prova di fuoco è 50mm, facendo uso di tre
gli strati di possono ottenere il migliore effetto dell'isolamento termico ad una temperatura di ℃ 1400.
bollitore dello zinco 3,2
Il bollitore dello zinco è fatto di XG-08 materiale a cui è un materiale paticular
soddisfaccia la richiesta trattata nel processo di zincatura a caldo.
3,3 barre di sostegno
La fornace di zincatura a caldo è progettata con acciaio inossidabile 310S
barra di sostegno con un diametro di 100mm. Può impedire il bollitore dello zinco
essendo deformando dal calore.
3,4 refrattari del fondo del forno/strato dell'isolamento
Tenendo conto della capacità portante del fondo del forno, il calore
isolamento del fondamento concreto, la progettazione del canale dello scolo dello zinco
e la disposizione del condotto di scarico, il fondo del forno è fatta dei mattoni refrattari
e mortaio refrattario.
Lo strato dell'isolamento è composto di coperte resistenti della fibra ceramica 1260℃.
Ha le caratteristiche di buon isolamento termico, nessun'espansione termica
sforzo, installazione leggera e facile e manutenzione.
3,5 rivestimento refrattario di forni
Il rivestimento refrattario di forni di zincatura a caldo è fatto delle coperte della fibra ceramica
e moduli. Dal fondo del forno alla cima, posto uno strato di
moduli e poi uno strato della coperta piegata per compensare
restringimento possibile fra i moduli. Dal lato interno all'acciaio
la parete, lo spessore è 400mm per un modulo è 350mm e due coperte
in 30mm sono compressi a 50mm.
Dopo il calcolo del trasferimento di calore, la temperatura all'interfaccia con
la coperta della fibra della protezione è più bassa di 700℃. La coperta appoggiante della fibra può
completamente incontri la prestazione dell'isolamento termico che può ridurre
costo globale del rivestimento refrattario di forni.

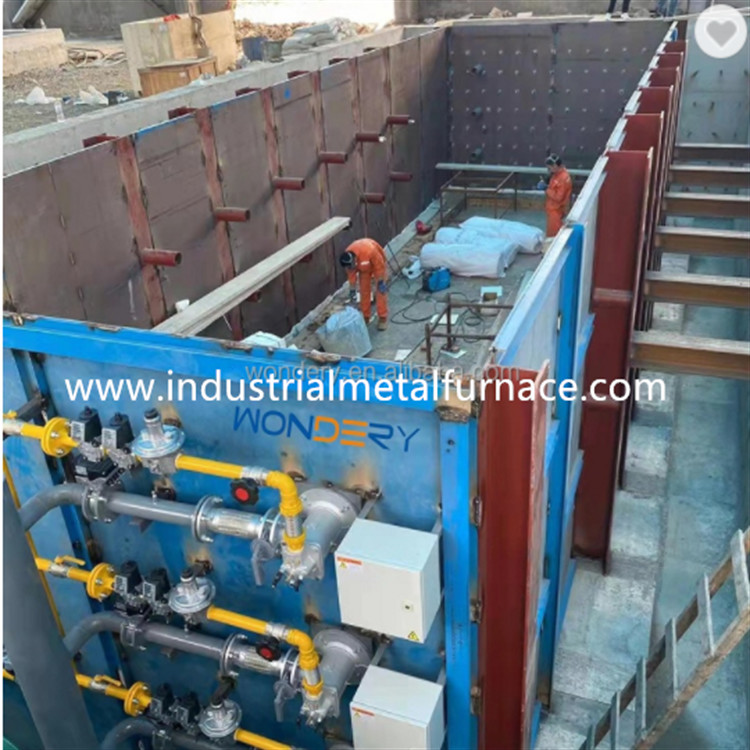

3,6 coperture d'acciaio a forma di U
La fornace di zincatura a caldo è composta di H-fasci e di acciaio
piatti. La colonna del H-fascio del corpo della fornace è 300*300 e
lo spessore del piatto d'acciaio della parete di fornace è 10mm. Il H-fascio
la colonna è saldata al H-fascio pre-incastonato e ad entrambi i lati
della fornace sono fatti di supporto a forma di U per rinforzare
corpo della fornace.

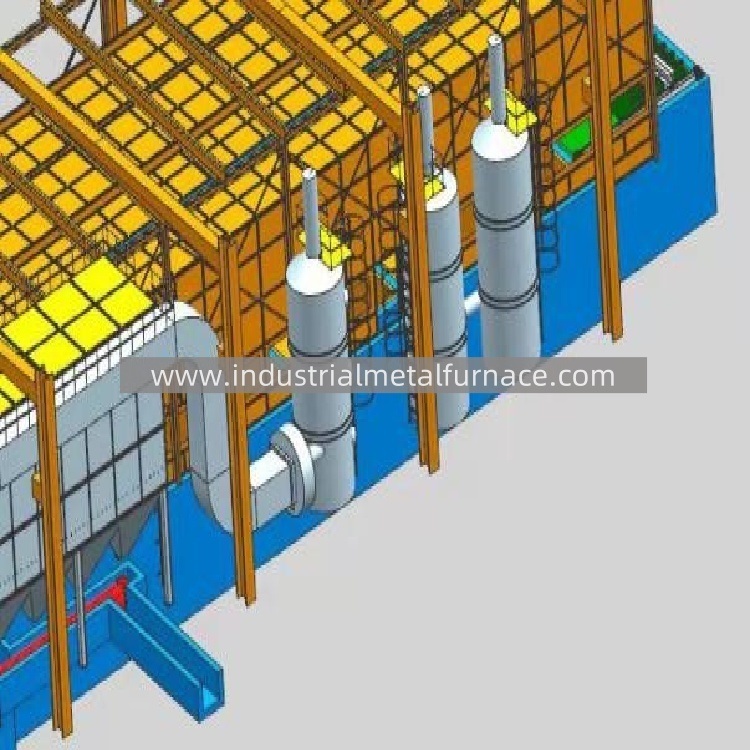

3,7 canale del gas di combustione
La fornace galvanzing della immersione calda è progettata secondo la fiamma
velocità del bruciatore, resistenza diffusionale dell'aria calda, convezione e
efficienza del trasferimento di calore di radiazione e congiuntamente al condotto di scarico
colpo e percorso del gas.
3,8 porto del condotto di scarico
È fatto dei moduli della fibra ceramica. La posizione di progettazione e di dimensione di
lo sbocco del condotto di scarico colpirà la circolazione, il colpo e la velocità del gas di combustione
nella fornace.
3,9 foro di scolo dello zinco
La fornace di zincatura a caldo è composta di mattoni refrattari e
colabile. Il foro di scolo dello zinco è rettangolare come una fossa. E c'è
un dispositivo di allarme, quando la perdita accade, il gruppo di regolazione visualizza lo zinco
allarme di perdita.
