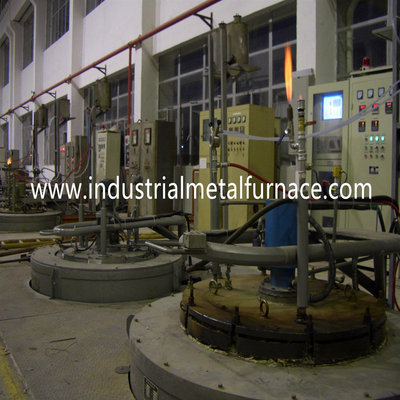

Fornace di carburazione del gas continuo di resistenza elettrica di 90KW 50HZ Pit Type Gas Carburizing Furnace

Fornace di Pit Type Carburizing Heat Treatment

Trattamento termico Pit Type Carburizing Furnace di resistenza elettrica

1. Applicazione

La fornace di cementazione mediante gas è una fornace ciclica economizzatrice d'energia di trattamento termico del nuovo tipo.

È usato per il trattamento termico di cementazione mediante gas dei pezzi meccanici d'acciaio, parti di automobile.

La sua temperatura di lavoro massima è 1050℃ ed il focolare è fornito di uno inossidabile

l'acciaio attutisce il carro armato. Le parti in primo luogo sono caricate nel canestro ed allora messo nel attutisca il carro armato.

L'atmosfera è gocciolamento-nel tipo tramite il misuratore di portata ed il tubo di gocciolamento.

Il fan è montato nella copertura della fornace per forzare una circolazione di aria dentro la fornace.

Il tipo fornace del pozzo di trattamento termico è adatto a tutti i tipi di a piccole e medie parti e di asse lunga

carburazione, carbonitriding e più di meno di 950℃ nessun riscaldamento di ossidazione, ricottura ad alta temperatura

ed altri processi di trattamento termico. Presenta i vantaggi di forte sigillamento, temperatura elevata

uniformità, buon risparmio energetico ed operazione facile.

2. Parametri tecnici:

3. Introduzione della struttura

Questo tipo forno di cementazione del pozzo è compreso il corpo della fornace, il rivestimento refrattario di forni, sollevamento della copertura della fornace

il meccanismo, fan, elementi riscaldanti, attutisce il carro armato, il sistema di controllo elettrico ed il controllo di potenziale del carbonio

sistema.

Corpo della fornace: La struttura delle coperture del forno di cementazione è fabbricata da 4-12mm

piatti d'acciaio ed acciaio sezionale 12#.

La struttura d'acciaio di tutto ha bell'aspetto. La parete esterna della fornace è dipinta

con 2 strati degli iniettori e 2 strati della pittura della mano. La parte fondamentale della fornace è dipinta

con pittura termoresistente.

Rivestimento: il tipo fornace del pozzo è una struttura della tutto fibra. Presenta i vantaggi della conducibilità a calore ridotto,

forte capacità anti shock e lotta contro l'erosione. I blocchetti della fibra sono riparati da acciaio inossidabile rotondo

parti. Questa struttura allineante refrattaria presenta i vantaggi della conducibilità a calore ridotto, forte anti shock

capacità e lotta contro l'erosione. La fibra di alluminio del silicato resiste ad una temperatura massima di 1200℃.

La fibra refrattaria è fornita da Shandong. Lo spessore allineante totale è 350mm. La fornace

il rivestimento adotta il blocchetto di alluminio della fibra del silicato di 300mm come lo strato refrattario e strato dell'isolamento termico di 50mm.

Copertura della fornace: La copertura è fatta dal piatto d'acciaio di #30mm A3. La scatola di conservazione di calore del

la copertura è fatta dalle colate termoresistenti di CrMnN ed è riempita di fibra di alluminio. Il calore

la copertura della fornace del trattamento e attutisce il carro armato doppio è sigillata ed anche raffreddato ad acqua. La fornace

la copertura è fornita di fan di sigillamento del raffreddamento ad acqua, di dispositivo di gocciolamento di 3 fori e di tubo di scarico. Gocciolamento-in

la quantità del prodotto chimico di carburazione è controllata dal dispositivo di gocciolamento. Il prodotto chimico di carburazione è

evaporato per trasformarsi in in un'atmosfera di carburazione nell'ambito di temperatura elevata. La pressione interna

è regolato da un regolatore di pressione. La copertura della fornace inoltre è conservata con la tubazione di presa,

foro dell'entrata del gas e foro dello sbocco del gas per installazione facile del regolatore del carbonio e dell'analizzatore potenziali di CO2.

Elementi riscaldanti: cinghie a forma di spirale di resistenza 0Cr21AL6Nb montate nella parete del focolare.

Le cinghie della resistenza sono fatte dalle muffe speciali per non assicurare danno nella produzione.

le cinghie della resistenza sono riparate alla parete dai chiodi della porcellana. I chiodi e le guarnizioni della porcellana sono

fatto del materiale del corindone nell'ambito del processo ad alta temperatura di sinterizzazione. La fornace ha 1

zona del controllo della temperatura.

Fan: Installato sulla copertura della fornace. La ventola è fatta dal calore di lotta contro l'erosione 310S

pale resistenti di acciaio inossidabile. Il fan e l'asse è un tipo di combinazione ed è raffreddati ad acqua.

Attutisca il carro armato: piatto d'acciaio termoresistente spesso di 10mm SUS310S (0Cr25Ni20). Attutisca il carro armato

e la copertura della fornace è sigillata dalle radici dell'amianto. L'anello sigillante è raffreddato ad acqua assicurare il suo tempo di impiego.

Meccanismo di sollevamento della copertura della fornace: Il movimento del up-down della copertura della fornace è da parte a parte

il meccanismo elettrico della vite. Sull'asse del up-down ci sono 2 commutatori di limite per impedire i danni.

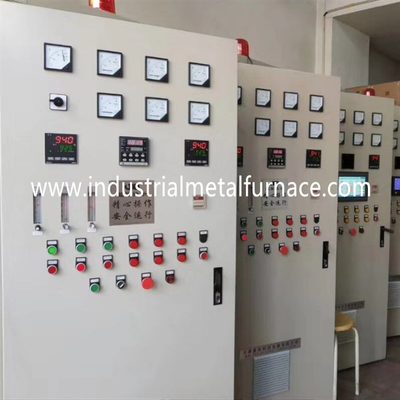

Sistema di controllo elettrico

Controllo della temperatura: La temperatura del forno a resistenza elettrico è controllata vicino

Regolatore di temperatura intelligente del GIAPPONE con il regolamento di PID. Può calcolare il PID ideale

il parametro e raggiunge l'uniformità e la stabilità di tempeature più carenti.

• Questo tipo fornace del pozzo ha 1 zona di controllo. Il motore si muove necessariamente è collegato.
• C'è più allarme della temperatura per ogni zona di riscaldamento.
• Le componenti utilizzate nel sistema di controllo sono della marca di DELIXI o di CHINT.
• le componenti sono contattore di CA, fusibile veloce, relè intermedio, commutatore di viaggio, commuta,
• bottoni e luci di indicazione, amperometro e voltometro.
• Il gabinetto di controllo è fatto secondo la norma dello stato. Ed i cavi sono stampati chiaramente.

4. Portata del rifornimento

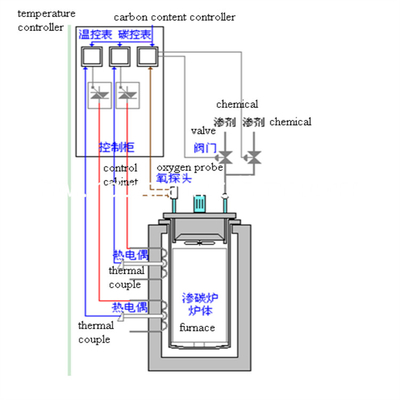

5. Sistema di controllo di Potental del carbonio

5,1 indice principale di prestazione

uniformità di temperatura di 5.1.1 fornaci: ≤±5℃ (efficace area di lavoro)

stabilità di temperatura 5.1.2: ≤±1℃ (accuratezza di controllo dello strumento)

un metodo di 5.1.3 controlli della temperatura: Regolamento di potere di PID;

un'uniformità potenziale di 5.1.4 carboni: ≤±0.05%CP;

una stabilità potenziale di 5.1.5 carboni: ≤±0.02%CP;

grado di uniformità di 5.1.6 carburi: grado ≤±1;

5.1.7 efficace tolleranza di profondità di caso: ≤±0.1mm per il caso depth≤1mm; ±5%

per profondità di caso: ≥1mm; (lo stesso materiale del bagno);

metodo di controllo di potenziale di 5.1.8 carboni: sonda dell'ossigeno per propano ed il regolamento di PID;

5,2 funzioni

5.2.1 controllo della temperatura: Il sistema del controllo della temperatura è basato sul GIAPPONE

regolatore di temperatura. Il sistema della temperatura ha un controllo ad alta temperatura

accuratezza e un'alta stabilità. La sua accuratezza del controllo della temperatura è ±1℃.

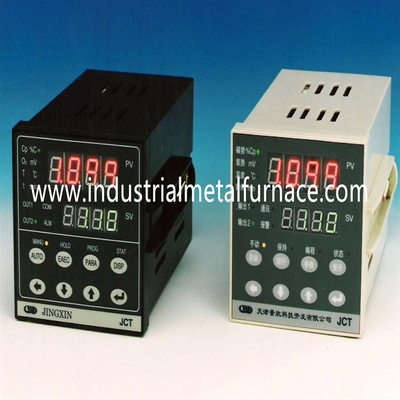

controllo del potentialk del carbonio di 5.2.2 atmosfere: Il sistema di controllo di potenziale del carbonio

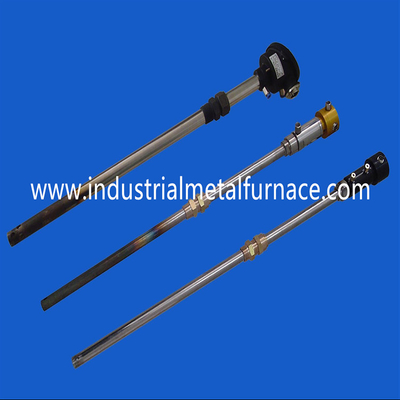

adotta l'anti sonda dell'ossigeno del colpo di calore, regolatore potenziale del carbonio JCT1 ed importato

elettrovalvola a solenoide per controllare il potenziale del carbonio.

Il regolatore potenziale del carbonio JCT1 ha più di 10 anni di esperienza di campo.

Il regolatore potenziale è appropriato per le applicazioni vairous. Ha un livello

l'accuratezza di controllo e la sua abilità anti--inteference ha raggiunto il livello internazionale.

Il regolatore potenziale può conservare 100 processi. La sonda dell'ossigeno inoltre è messa

con il dispositivo di combustione del giacimento di carbonio.
