tipo elettrico alluminio dello stagno 1500kg che fonde e che tiene l'attrezzatura di fusione di alluminio della fornace

Tipo elettrico fornace dello stagno della tenuta per fusione di alluminio

1.Application

Il tipo elettrico fornace dello stagno della tenuta pricipalmente è usato per il calore

conservazione della soluzione dei metalli non ferrosi.

Introduzione strutturale

Il tipo fornace dello stagno della tenuta consiste di seguenti tre parti:

corpo della fornace, elementi riscaldanti e sistema di controllo elettrico.

la parte superiore del gruppo di regolazione elettrico è circuito di controllo. Il più basso

la parte è circuito principale.

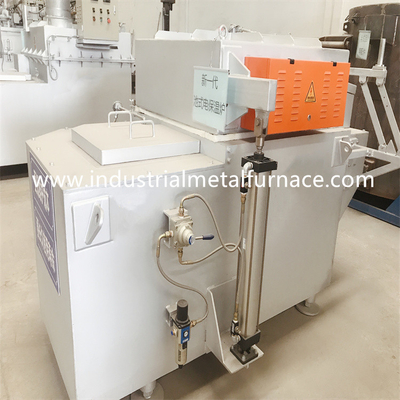

Il corpo della fornace è compreso il foro di carico, camera della tenuta,

copertura della fornace e dell'orificio di scarico. Il foro di carico, orificio di scarico

e tenendo la camera casted complessivamente da 84ACX colabile che è

prodotto dai prodotti minerali alleati. (la resistenza alla compressione è 140MPA

quando la temperatura raggiunge 110℃. La linea il tasso è 0,1%) Questo genere di

colabile presenta il vantaggio di antiaderante di alluminio, ad alta resistenza, facile

tempo di impiego pulito e lungo. La copertura della fornace adotta la fibra refrattaria

cotone con la marca di Janpnese che ha buona prestazione di conservazione del calore

e manutenzione facile.

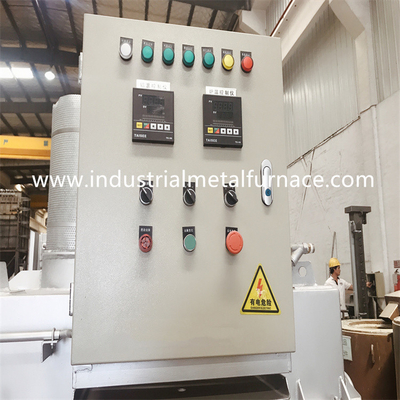

Il sistema di controllo elettrico adotta il controllo di PID con l'intelligente

regolatore di temperatura ed il regolatore di potere. La temperatura

l'accuratezza di controllo è ±3℃. La fornace di tenuta per la pressofusione anche

ha l'allarme a temperatura eccessiva.

Alimentazione elettrica pronta dal compratore:

Alimentazione elettrica: 5 cavo trifase, 380V±10%, 50Hz±3 hertz;

Potere di controllo: 220V±10%, 50Hz±3 hertz.

parametri 2.Technical

sistema 3.Heating e sistema di controllo elettrico

sistema 3.1.Heating

) una barretta di riscaldamento del carburo del componente-silicio (6 pezzi nel totale)

Sistema di controllo: regolatore di temperatura (importato da Taiwan, 2 pezzi),

regolatore elettronico di potere, contattore, relè.

Rilevatore di temperatura: accoppiamento termico (2 radunano,

1 per la misurazione la temperatura e delle un altro dell'atmosfera del focolare per

misurando la temperatura di alluminio fusa)

sistema di controllo 3.2.Electrical (controllo di PID)

I tiristori sono la componente di controllo principale del controllo elettrico

sistema. La corrente d'uscita è controllata attraverso il cambiamento del

angolo di conduzione del tiristore. La fornace di tenuta di alluminio elettrica

impiega il circuito avanzato di controllo e di infornamento di fase per controllare la conduzione

angolo del tiristore. Il regolatore di temperatura ha varia protezione

funzioni. Quando gli aumenti di temperatura di alluminio della fornace di fusione sopra

il limite superiore o la corrente è anormale dovuto gli errori, il regolatore può

fermi automaticamente l'uscita di impulso e fermi l'alimentazione elettrica.

3.3. parametri tecnici principali

a) tensione di funzionamento: 380V 3 fasi 50Hz;

b) metodo di controllo: regolamento del potenziometro o automatico manuale

segnale di controllo di 0-5VDC;

c) funzione morbida di partenza: i movimenti hanno cominciato in secondo luogo dopo 0,5;

d) Accuratezza del controllo della temperatura: ±5℃ (nelle condizioni standard di lavoro)

componenti elettriche 3.4.main

a) gabinetto di controllo, 1 pezzo;

b) regolatore di temperatura, origine di Taiwan, 2 pezzi (un regolatore

con il regolamento di PID).

c) regolatore di potere, 1 messo;

d) componenti elettriche di bassa tensione, 1 messo;

e) accoppiamento termico, 2 pezzi (il pezzo che misura il fuso

la temperatura di alluminio è inguainata in un tubo dell'intelaiatura della protezione);
