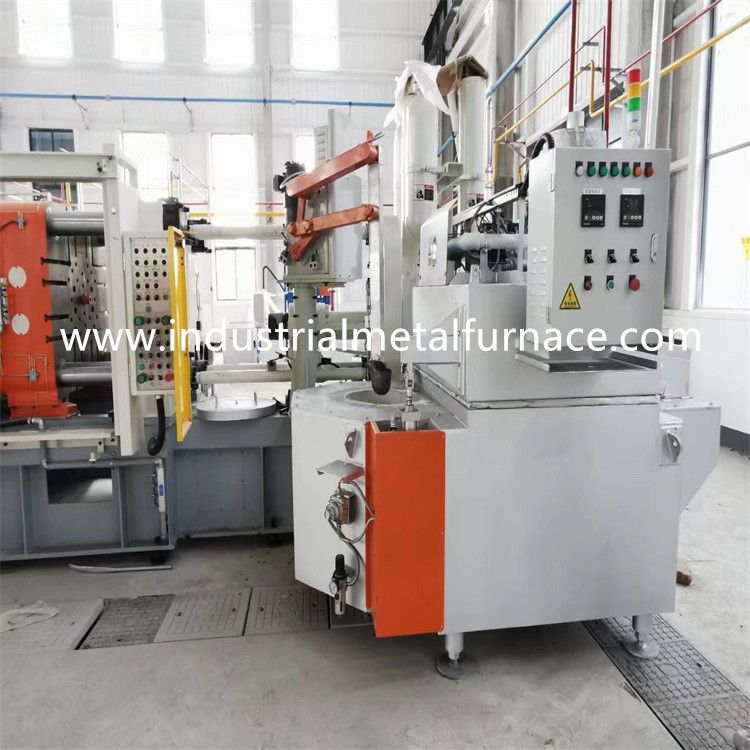

La fornace a gas della tenuta della lega di alluminio dello stagno processo della pressofusione
1. Introduzione generale
Il tipo a gas fornace di alluminio dello stagno della tenuta è un alluminio
fornace di tenuta liquida della lega in grado di riciclare il calore del vapore
e conserva il consumo di energia notevolmente.
La fornace per il processo della pressofusione adotta il bruciatore di alta qualità
con una grande dimensione di radiazione della fiamma e un alto rendimento termico. L'alluminio
la temperatura liquida è tenuta ad un'accuratezza di ±5℃. La fornace dentro
il tenore di ossigeno è meno di 5% che efficace impedisce la generazione di ossidi.
La pressofusione che tiene la fornace è progettata con l'isolamento termico speciale
la struttura in grado di efficacemente ridurre la perdita di calore di superficie, si riduce
aumento di temperatura dell'ambiente e migliorare rendimento termico.
La parete di fornace di tenuta di alluminio elettrica è allineata con alta allumina
mattoni refrattari
quale hanno un tempo di impiego di più di 3 anni.
2. Parametri tecnici
| Capacità di fusione dello stagno |
500KG (densità liquida 2.4g/cm3) |
| Tipo del combustibile |
potere calorifico 8600Kcal/m3 del gas naturale; |
| Pressione di prova |
5Kpa; |
| Temperatura di lavoro Rated |
660℃ (atmosfera); |
| Accuratezza del controllo della temperatura |
±3℃; |
| Alimentazione elettrica |
380V, 3P, 50HZ; |
| Consumo del gas naturale |
circa 2.5m3/h; |
| Tenore di ossigeno dentro la fornace |
meno di 5%; |
3. Struttura della fornace
3,1 coperture della fornace
Le coperture della fornace sono fatte del piatto d'acciaio e dell'acciaio sezionale. Il bordo della porta è fatto
del materiale del ghisa.
3,2 rivestimento refrattario di forni
Lo stagno di fusione è costruito con gli alti mattoni di allumina che hanno le caratteristiche di ad alta resistenza,
alluminio-attaccare libero e lunga vita. (resistenza a compressione: quando temperatura 140Mpa
è sopra 110℃; tasso lineare: soltanto 0,1%). Lo strato dell'isolamento termico usato è del grado uno
cartone di fibra di alluminio del silicato.
3,3 sistema bruciante:
Il sistema bruciante è in funzione facile ed ha un tempo di impiego lungo. La fornace ha
le funzioni di controllo automatico della temperatura, di accensione automatica e di rilevazione della fiamma.
Quando la fornace di tenuta di alluminio a gas raggiunge la temperatura stabilita, il bruciatore
lavoro di arresti. Quando la temperatura della fornace è più bassa della temperatura più insufficiente stabilita
il limite, il bruciatore entra automaticamente nel porto e negli impianti del bruciatore. Il bruciatore dà fuoco
automaticamente con un dispositivo di rilevazione della fiamma. Quando il tipo tenuta di alluminio dello stagno
la fornace è pronta a lavorare, l'utente dovrebbe in primo luogo accendere l'aeratore per purgare il focolare.
Il bruciatore dà fuoco automaticamente dopo l'eliminazione dell'inceppo finita e gli impianti con una piccola fiamma.
La barretta di rilevazione della fiamma individua la fiamma ed il bruciatore funzionerà con una grande fiamma.
La barretta di rilevazione della fiamma controlla lo stato bruciante del bruciatore continuamente.
Il sistema di combustione della fornace inoltre è messo con le misure di sicurezza. Se ci sono situazioni
quali la combustione o l'estinzione della fiamma incompleta, il sistema di controllo ha tagliato il bruciatore principale
e bruciatore di accensione per fermare il rifornimento di combustibile. C'è inoltre il dispositivo dell'interruttore di sicurezza in mezzo
la conduttura dell'aria e del gasdotto. Se c'è qualunque situazione bruciante anormale,
il dispositivo dell'interruttore di sicurezza ha tagliato il rifornimento di combustibile. La temperatura di alluminio liquida è controllata
con il regolamento di PID. L'invertitore del fan regola automaticamente la velocità di rotazione del fan
in modo da per regolare il flusso del gas. La pressofusione che tiene la fornace ha messo
valore limite superiore di temperatura dell'atmosfera.
orificio di scarico 3,4
Il liquido di alluminio è scaricato con l'aiuto dell'operazione manuale. Durante il liquido
scaricando il processo, non ci dovrebbe essere problema della perdita.
3,5 controllo della temperatura
La fornace di tenuta per alluminio è messa con le funzioni di controllo come l'automatico
commutatori della fiamma, l'allarme eccessivo di temperatura, la protezione di estinzione della fiamma, ecc.
Controllo della temperatura liquido di alluminio
Controllo della temperatura del focolare
Dispositivo di sicurezza e sistema di controllo automatico
Quando la fornace di fusione di alluminio si avvi funzionare, l'utente dovrebbe in primo luogo accendere
l'alimentazione elettrica ed accendere il ventilatore per purgare la fornace. Metta la fornace
temperatura ed aprire l'elettrovalvola a solenoide del gasdotto. Il bruciatore dà fuoco
quando il gas naturale entra nel focolare.
idraulico di inclinazione 3,6
Il corpo della fornace è progettato con la inclinazione della funzione. Pricipalmente è compreso
cilindro idraulico, valvole di regolazione e conduttura.
