Fornace di fusione e di tenuta di alluminio, processo della pressofusione dell'alluminio
introduzione 1.General
La lega di alluminio che fonde e che tiene la fornace ha un compatto
struttura per sia la fusione che la tenuta del liquido di alluminio. La fusione
la camera è costituita da materiale colabile di formazione, che ha
ad alta resistenza e un tempo di impiego lungo. L'alluminio fornace della pressofusione
è fornito di bruciatore famoso di marca, che ha funzioni di automatico
accensione e controllo della temperatura. La fornace industriale della fusione dei metalli
inoltre ha un dispositivo di allarme a temperatura eccessiva.
parametri 2.Technical
| modello |
WDL-RJL-750 |
| quantità |
1 insieme |
| tasso di fusione |
750kg/hour (il modo di lavoro continuo e condizioni di lavoro stimate si è incontrato); tenuta della capacità 2250kg della camera |
| combustibile |
gas naturale; pressione di dotazione d'aria 5-7kPA |
| temperatura di lavoro |
700-750℃
riscaldare tasso circa 60-80℃ all'ora
|
| Consumo del gas naturale |
circa alluminio 65-70m3/ton (alle condizioni di lavoro stimate) |
| aria ad alta pressione |
0.5~0.7Mpa 1.5M3/h (aria compressa, petrolio asciutto ed acqua separati) |
| alimentazione elettrica |
380V 50HZ 5.5kW |
| funzionamento stimato |
circostanze |
a) il contenuto della scala nella materia prima è di meno di 5%, specialmente là è no
scale facilmente ossidate.
b) il rapporto materiale di fusione: materiale riciclato 50%, lingotto di alluminio di 50%;
c) La fornace funziona in un modo continuo. La temperatura di fusione è fissata a 720℃.
d) Il consumo di combustibile è calcolato in base a 3 ore di consumo in un continuo
modo di lavoro.
e) potere calorifico del gas naturale: 8600Kcal/m3;
f) La produttività è calcolata in base al presupposto che la fornace è fatta pagare
con materia prima 750kg/hour e liquido di alluminio è scaricato con un tasso di 750kg/hour.
g) Il tasso di fusione di perdita di liquido di alluminio è di meno di 1,5%.
3. Materia prima per fondersi
a) lingotto di alluminio (il peso medio è sotto 8kg);
tasso di riempimento di fusione della camera: 50% (la cinghia d'imballaggio deve essere sciolta e
il lingotto deve essere disperso nella fornace);
b) materiale riciclato (la dimensione deve essere più piccola del carretto di carico)
tasso di riempimento di fusione della camera: 50%;
struttura 4.Furnace
4,1 le coperture della fornace sono fabbricate dai piatti d'acciaio e dall'acciaio sezionale. Hanno abbastanza
la forza ed ha conservato lo spazio per espansione.
4,2 sbocco di alluminio (tipo pneumatico della spina del cilindro)
Il liquido di alluminio è terminato tramite uno scivolo di scarico all'attrezzatura di seguito.
C'è una valvola manuale del cambiamento e lo sbocco liquido è aperto o chiuso da parte a parte
controllo del cilindro pneumatico. (La spina liquida è parti consumptive.)
4,3 portone delle scorie ed il suo portone di ispezione e di pulizia del punto
La struttura di porta intorno al corpo della porta di ogni porta della fornace è fatta di ghisa,
la superficie della porta è fatta del piatto di acciaio al carbonio e dell'interno materiale refrattario
la porta è fatta del bordo d'isolamento e di colabile ad alta temperatura.
4,4 copertura del foro di carico
La struttura della copertura d'alimentazione è fatta del piatto di acciaio al carbonio e dell'interno di
la copertura è sviluppata con il bordo di conservazione del calore + colabile ad alta temperatura.
l'apertura e la chiusura della copertura superiore sono determinate dadel cilindro.
4,5 rivestimento del refrattario
| Struttura |
Il primo strato |
Il secondo strato |
Il terzo strato |
Il quarto strato |
|
Tenuta
Camera
|
Inferiore, superiore, porta,
corpo della fornace
|
Colabile impermeabile;
Mattone di alluminio ad alta densità ed alto
Mattone termoresistente dell'argilla;
Colabile termoresistente;
|
Mattone dell'isolamento della mullite;
Cartone di fibra ceramico isolato eccellente;
Materiale di conservazione di calore;
Bordo eccellente;
|
Colabile termoresistente;
Colabile impermeabile;
Cartone di fibra ceramico isolato eccellente;
|
Pannello isolante nano;
|
| Camera di fusione e torre di carico |
Torre di carico;
Zona circostante del bruciatore;
inclinazione del letto di furnce; copertura della fornace;
|
Mattone refrattario dell'argilla (di fronte al porto di carico);
Colabile ad alta resistenza eccellente;
|
Cartone di fibra ceramico;
Isolamento concreto;
mattone refrattario dell'argilla;
|
Cartone di fibra ceramico d'isolamento; |
Pannello isolante nano;
|
Note: per impedire la generazione di ossido nella fornace di fusione di alluminio
e prolunghi il tempo di impiego del refrattario, oltre a pulizia quotidiana delle scorie, chiusa prego
giù la fornace di fusione e di tenuta di alluminio ogni 6 mesi per pulire l'ossido nella fornace.
idraulico di inclinazione 4,6
Il corpo della fornace è progettato con la inclinazione della funzione. Pricipalmente è compreso il cilindro idraulico,
valvole di regolazione e conduttura.

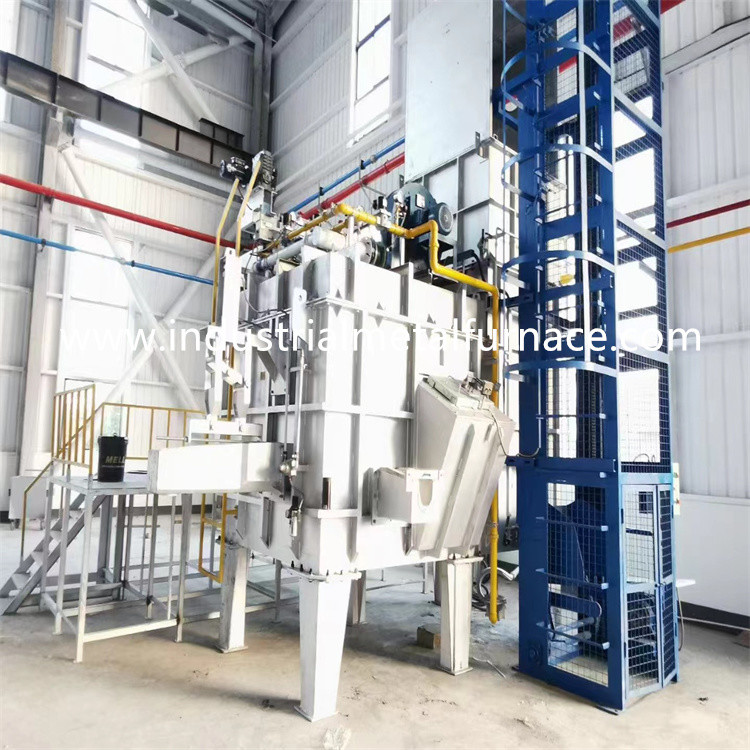

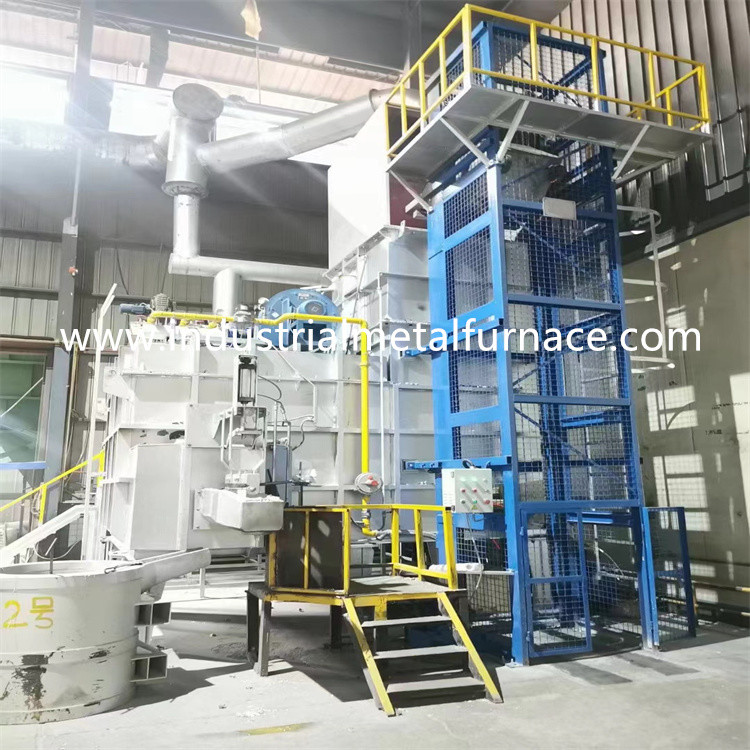

Fornace di fusione e di tenuta di alluminio nella nostra fabbrica:
