tipo collettore di polveri della borsa di 1200Pa 1.5m/Min Industrial Metal Melting Furnace 2000mm

1set
MOQ
TO BE NEGOTIATED
prezzo
tipo collettore di polveri della borsa di 1200Pa 1.5m/Min Industrial Metal Melting Furnace 2000mm
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Nome di attrezzatura: Tipo collettore di polveri della borsa
Quantità della valvola di impulso: 12pc
Resistenza dell'attrezzatura: 1200Pa
Velocità del filtro (operazione normale): 1.5m/min
Quantità di filtro-borsa per il collettore di polveri: 120pc
specificazione della Filtro-borsa: φ130×2000mm
Evidenziare:

fornace industriale della fusione dei metalli 1200Pa

,

fornace industriale della fusione dei metalli 1.5m/min

,

tipo collettore di polveri della borsa 2000mm

Informazioni di base
Luogo di origine: La Cina
Marca: WONDERY
Certificazione: CE
Numero di modello: WDL-DWC-120
Termini di pagamento e spedizione
Imballaggi particolari: Pallet
Tempi di consegna: 3-5 giorni lavorativi
Termini di pagamento: L/C, D/P, T/T, Western Union
Capacità di alimentazione: 1000 insiemi al mese
Descrizione di prodotto

Tipo facile da operare di grandezza media collettore di polveri della borsa di nuova alta qualità



1. Applicazione

Questa attrezzatura è per il trattamento del gas di combustione ad alta temperatura.

Il sistema di trattamento adotta la rimozione di polvere del due-grado. Il primo grado

adotta il collettore di polveri di alto-efficienza, che pricipalmente è utilizzato per trattare

particella grossa prodotta durante la fusione in forni di fusione di alluminio,

ed ha grande effetto di raffreddamento. Il secondo grado adotta l'alto-efficienza

collettore di polveri della borsa di rimozione di polvere di impulso, che può filtrare la polvere fino a 99,5%,

soddisfare la richiesta nazionale limite di emissione. L'aria di trattamento

il volume del sistema di rimozione di polvere è 17000 m3/H.

Determinazione dell'area di filtro del collettore di polveri: la velocità del vento del filtro è

1.5m/min, l'area di filtro è 15m2 ed il collettore di polveri adotta l'impulso

anti filtro a sacco di impulso di condensazione.

2. Principio di funzionamento

2,1 il collettore di polveri è di anti tipo collettore di polveri di impulso di condensazione.

2,2 il collettore di polveri è di singola progettazione di fila, con 120 sacchetti filtro e

un'area totale di filtrazione di 15m2.

2,3 il sacchetto filtro adotta la dimensione standard del × 2000 del φ 130 e

il materiale è anti ago del poliestere di condensazione ha ritenuto.

2,4 l'a filtro esterno è adottato per il collettore di polveri ed il filtro

la borsa del collettore di polveri è collegata con il piatto riffled entro la molla

anello di espansione, formante la separazione fra l'aria ed il gas polveroso.

2,5 il segnale di impulso è inviato all'elettrovalvola a solenoide di impulso dal regolatore di impulso,

e l'elettrovalvola a solenoide di impulso espelle l'aria compressa per fare il sacchetto filtro

deformazione radiale e scuotere polvere.

2,6 c'è una porta di accesso sulla cima del collettore di polveri, che è utilizzato

per manutenzione ed il cambiamento della borsa (la manutenzione, la riparazione ed il cambiamento della borsa

del collettore di polveri può essere portato fuori della macchina, senza entrare

l'interno del collettore di polveri).

2,7 il gabinetto di controllo elettrico del collettore di polveri adotta la struttura di

porta, che è antipolvere ed impermeabile sigillati.

2,8 per impedire la temperatura elevata del gas di combustione che entra nella polvere

il dispositivo di rimozione, un punto buono della temperatura è messo sul tubo del dispositivo di rimozione della polvere.

L'indicatore della temperatura è installato al punto di operazione della fornace

e fornito di dispositivo di allarme per ricordare all'operatore che la temperatura

l'aumento del dispositivo di rimozione della polvere è troppo alto e prende la misura di supplemento dell'aria fresca a

accerti dell'esercizio sicuro di intero sistema di rimozione di polvere.

una selezione di 2,9 fan: secondo il volume di aria di progettazione del sistema, 1 insieme di

Il fan di progetto indotto della caldaia di G4-73-10D è adottato, con singola pressione totale di

3251-3018pa, volume di aria di 25566-32083m3/h, motore di Y150M-4 e

potere di 18.5kw.

controllo di sistema 2,10: secondo i requisiti trattati del sistema,

un gabinetto di controllo è messo per il sistema del collettore di polveri e del controllo della temperatura

per controllare il monitoraggio del sistema e di temperatura di pulizia della polvere di impulso del

il collettore di polveri ed il fan principale si avvia dal convertitore di frequenza.

3. Caratteristiche dell'attrezzatura



3,1 l'anti filtro a sacco di impulso di condensazione è un genere di rimozione di polvere combinata unità

attrezzatura con il grande volume di aria, velocità del vento di filtrazione bassa, buona rimozione di polvere

effetto, alta efficienza di rimozione di polvere, operazione affidabile, manutenzione conveniente

e piccola superficie coperta. Produzione modulare, qualità stabile.

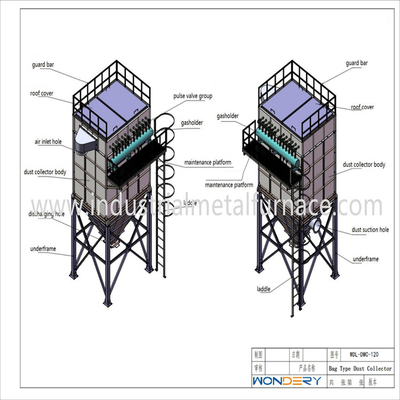

3,2 principio di funzionamento: Il collettore di polveri è composto di scatola superiore, scatola media,

saltatore della cenere, piatto di guida, supporto, componente del sacchetto filtro, dispositivo dell'iniezione, protezione

sistema, sistema di controllo, ecc. Il gas polveroso entra nel saltatore della cenere con

tubo di diversione. Sotto la guida del sistema di diversione del saltatore della cenere,

la grande polvere della particella direttamente cade nel saltatore della cenere dopo la separazione e

il resto della polvere entra nell'area di filtrazione della scatola media con il flusso d'aria.

il gas pulito filtrato è scaricato tramite la scatola superiore ed il tubo di scarico

attraverso il sacchetto filtro. Con il progresso della circostanza di filtrazione, quando la polvere

sulla superficie del sacchetto filtro raggiunge una certa somma, il controllo di pulizia della polvere

il dispositivo aprirà la valvola di impulso elettromagnetico per l'iniezione secondo l'insieme

procedura per scuotere la polvere sul sacchetto filtro. La polvere che cade nella cenere

il saltatore è scaricato tramite la valvola di scarico della cenere.

3,3 l'area e la lunghezza di filtro possono essere regolato. La quantità di filtro-borsa può essere

è cambiato per adattarsi al volume di aria necessario.

3,4 il filtro a sacco di impulso di anti-condensazione è un filtro esterno. Polvere-contenere

il gas è fuori del sacchetto filtro mentre l'aria pulita è dentro il sacchetto filtro e della borsa

la bocca è ascendente. Impulso di avviamento che scaturisce rendendo alla borsa deformazione radiale e

scuota la polvere.

3,5 il collettore di polveri adotta il metodo di pulizia online della cenere.

3,6 il metodo secondario della distribuzione dell'aria è adottato per lasciare il flusso d'aria contenente polveri in

l'area di filtro attraverso il tubo della guida ed il sistema di distribuzione dell'aria, che assicura

l'uniformità e la scorrevolezza della presa d'aria dell'unità, in modo da migliorare l'utilizzazione

rapporto dell'area di filtro ed il tempo di impiego del materiale del filtrante.

3,7 il sacchetto filtro adotta il tipo dell'anello di espansione della molla con una buona sigillatura

prestazione e una velocità veloce della sostituzione. Apra la copertura superiore e sostituisca

la borsa da 1-2 persone.

3,8 la struttura della borsa adotta una struttura a forma di stella (10 costole) con un a forma di η

tubo breve di timbratura freddo sulla cima per assicurare al positionof verticale la struttura della borsa

e per proteggere la sicurezza della bocca del sacchetto filtro durante l'iniezione. Evita il filtro

la borsa che attacca dopo che il collettore di polveri funziona per un periodo, assicura il liscio

cambi della borsa e riduce il danneggiamento della borsa nel corso del cambiamento della borsa.

3,9 il collettore di polveri adotta un tetto smontabile e una piattaforma per manutenzione e

scala mobile, che è conveniente affinchè il personale revisioni, usare e dirigere.



4. componenti chiavi

4,1 per l'intero collettore di polveri, il sacchetto filtro e la valvola di impulso elettromagnetico

sono le componenti chiavi.

4,2 la qualità del materiale del filtrante direttamente colpisce l'efficienza di rimozione di polvere di

il collettore di polveri e la durata del sacchetto filtro direttamente colpisce il costo di operazione di

il collettore di polveri. Di conseguenza, l'anti feltro dell'ago del poliestere di condensazione è selezionato

secondo l'ambiente di operazione e gli stati medi del collettore di polveri.

Questo materiale del filtrante è materiale di filtrazione di superficie, che può pulire completamente la polvere,

riduzione della possibilità di polvere che si indurisce dopo che la polvere si distribuisce sulla superficie di

il sacchetto filtro ed il materiale del filtrante ha una lunga vita. Inoltre, siamo migliorato

la struttura del collettore di polveri per assicurarsi che il tempo di impiego del materiale del filtrante

non è di meno di due anni.

4,3 il diaframma importato è selezionato per la valvola di impulso elettromagnetico e

la pressione dell'iniezione è 0.5-0.7mpa. Il diaframma è suo ed e durevole il tempo di impiego

sono più di 1 milione volte, di cui soddisfa le richieste dell'operazione efficiente

l'elettrovalvola a solenoide di impulso.



5. Parametro tecnico

No. Oggetto Unità Parametro
1 Volume di aria m.3/h 17000
3 Efficienza della raccolta di polvere % ≥99.5
4 Efficace area di filtro totale m2 15
5 Velocità del filtro (operazione normale) m/min 1,5
6 specificazione della Filtro-borsa millimetro φ130×2000
7 Quantità di filtro-borsa per il collettore di polveri pc 120
8 Materiale della filtro-borsa   ago del poliestere ritenuto con la bruciacchiatura e la pressatura
9 Temperatura del gas dell'entrata   ≦100℃
10 Resistenza dell'attrezzatura PA 1200
11 Quantità della valvola di impulso pc 12





servizio di vendite 6.Post

Periodo di garanzia del prodotto: 13 mesi a partire dalla data della spedizione. Il venditore è responsabile

per la riparazione dell'attrezzatura o la sostituzione delle parti rotte se gli errori sono causati dalla fabbricazione

i difetti, ma i danni causati tramite l'operazione difettosa dai lavoratori devono essere riparati dal compratore

stesso o dal venditore ad una determinata aliquota della tassa. (parti Facile-consumate e consumo naturale

delle parti ad alta temperatura non sono inclusi nella garanzia.)
