Fornace industriale della fusione dei metalli del residuo rotatorio a gas prefabbricato professionale del cavo
1. Breve introduzione
La fornace di fusione di piombo WDL-QQZ-2000 è utilizzata per fondersi
e riciclando i materiali del cavo. Il sistema del bruciatore impiega famoso
bruciatore a nafta di marca, che presenta i vantaggi dell'accensione automatica,
protezione della fiamma e combustione completa.

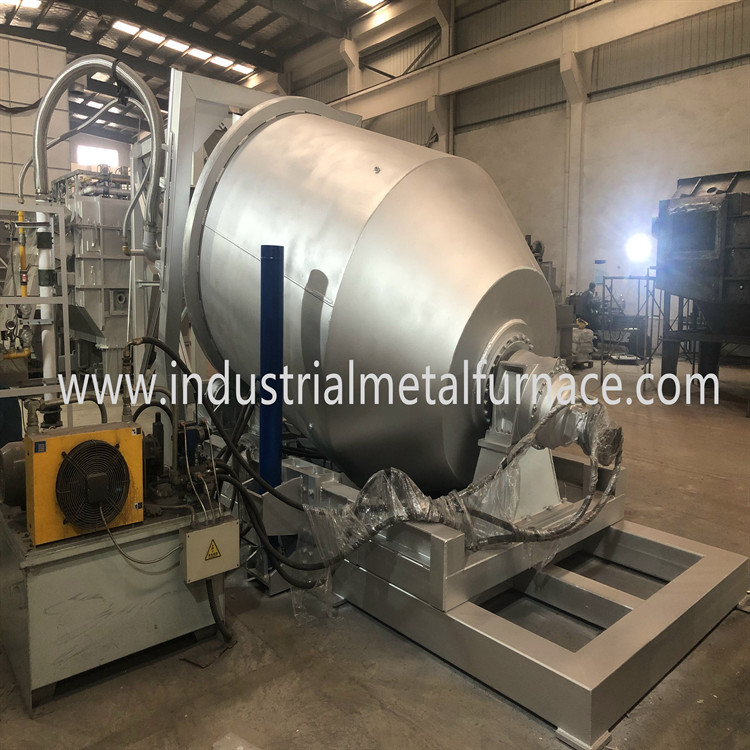

La forma della fornace è ovale. Entrambi i lati della suola del forno
sono costruiti con materiale colabile ad alta resistenza speciale. La fornace
ha tasso di fusione ad alta velocità, la buona prestazione di conservazione del calore,
consumo, bassi bassi facendo uso di costo, di sicurezza e di affidabilità. Può essere
usato per la fusione e la tenuta allo stesso tempo.
1,1 il corpo industriale della fornace della fusione dei metalli è compreso il refrattario
strato, conservazione di calore
strato e strato dell'isolamento. La suola del forno casted da ad alta resistenza
e materiale refrattario unshaped. C'è un anello di pressione nella fornace
per estendere il tempo del soggiorno della fiamma nella fornace, migliori la velocità di fusione
e riduca il consumo di energia. Lo strato e l'isolamento di conservazione di calore
lo strato è composto di fibre ceramiche. Di conseguenza, il calore del corpo della fornace
lo stoccaggio è piccolo, aumento di temperatura è veloce, conservazione del calore è buono,
il consumo di energia è basso.
1,2 il fan del bruciatore, la valvola magnetica, bruciando il monitor della fiamma e del dispositivo
costituisca complessivamente. Accenda l'alimentazione elettrica (220V) e
il bruciatore può essere avviato.
Parametri tecnici
a) Le coperture della fornace di fusione di piombo: piatto d'acciaio per la fornace resistente, spessore di 10mm; b) Consumo del gas naturale: 35m3/hour; c) Pressione di prova naturale: 5000Pa; d) Temperatura della suola del forno: 500-600℃; e) Capacità di fusione dello stagno: cavo 2000Kg; f) Velocità di rotazione della fornace: 1 cerchio/min; g) Ciclo di fusione: 2 ore per lotto (tempo di carico e di fusione compreso); h) Diametro del foro di carico: 510mm; i) Fan: 3KW, 380V; j) Dimensione globale del forno rotante: 3880*1850*2000mm (L*W*H); |
1,3 rivestimento refrattario di forni:
Primo strato: colabile colabile e termoresistente impermeabile;
Secondo strato: Mattone dell'isolamento della mullite, ceramica eccellente dell'isolamento termico,
Materiali dell'isolamento termico;
Terzo strato: Cartone di fibra ceramico eccellente dell'isolamento termico;
1,4 struttura alternante girante elettrica del corpo della fornace
(riduttore girante elettrico):
Metodo girante: 360°positive e struttura negativa di rotazione;
Capacità di carico: cavo 2ton liquido del peso 6ton+ della fornace;
Riduttore: BWEN-2715-29'9-3;
Rapporto di riduzione: 1/85;
Capacità del motore: 5.5KW.4P.380V.50HZ;
Velocità girante: 1RPM-3RPM;
Accuratezza: ≤0.2°;
Tenuta della coppia di torsione: 48KN.M;
2. Configurazione standard
2,1 corpo della fornace, 1 messo
2,2 gabinetto di controllo automatico della temperatura, 1 messo
2,3 meccanismo di trasmissione, 1 messo
2,4 sistema di olio combustibile del bruciatore, 1 messo;
2,5 copia del manuale 1 dell'utente
Note: Il nostro forno di fusione rotatorio è costruito con rivestimento colabile ad alta resistenza ed ha
una durata di 5 anni o di più.
3. Cautela
3,1 installazione della fornace.
3.1.1 controlli se l'attrezzatura è completa.
3.1.2 secondo l'istruzione di installazione e la situazione reale del
l'officina, sceglie un posto adatto per la fornace ed il gabinetto elettrico.
3.1.3 dopo che la posizione di installazione è confermata, il fondamento concreto
sia versato secondo il disegno di installazione o le viti inferiori del piede
sia fatto secondo la dimensione dell'installazione. Posi i cavi ed i tubi sotto
la terra. Nell'installare la scatola elettrica, le necessità dell'utente di riparare
bulloni d'ancoraggio.
3.1.4 apra la copertura della fornace di fusione di piombo e controlli se il rivestimento refrattario di forni è bene.
3.1.5 colleghi il ciclo principale di controllo e del circuito del forno elettrico
attrezzatura rispettivamente con il cavo di gomma dell'isolamento ed il cavo della compensazione
secondo lo schema elettrico esterno del forno elettrico.
3.1.6 tutti i tubi del cavo, coperture della fornace, gabinetto di controllo fuori delle coperture e potere
il supporto dovrebbe essere collegato attendibilmente. Riguardi l'estremità principale dell'elemento riscaldante.
3.1.7 quando la posizione di installazione è decisa, il corpo della fornace deve essere
posizionato bene con i bulloni. Confermi la posizione del gabinetto di controllo elettrico
(la distanza dal corpo della fornace non è di meno di 4 metri). L'operatore
dovrebbe preparare il gasolio, il potere e la linea principale.
3,2 fare pagare
Durante l'operazione normale, facente pagare il materiale almeno 3 volte all'ora,
ed almeno 500kg ogni volta. Provi a tenere più di 350kg del liquido del cavo
nella fornace. Riduca la scossa dello strumento contro la bocca della fornace quando
carico.
3,3 meccanismo di trasmissione
La manutenzione regolare e la revisione del motore e del cambio è richiesta a
assicuri la lubrificazione a olio in cambio.
