× 2000del×900 focolare inferiore del carrello ferroviario della fornace dell'automobile elettrica da600millimetri che estigue fornace
1. Applicazione
Il forno a suola elettrico del carrello ferroviario RT3-100-12 pricipalmente è utilizzato
per l'estinzione, l'acciaio per costruzioni edili, l'acciaio fuso, l'acciaio per molle e l'acciaio per utensili.
2. Introduzione strutturale
Il forno a suola del carrello ferroviario RT3-100-12 pricipalmente è compreso il corpo della fornace,
sistema del rivestimento, della porta della fornace e di compressione della porta, carrello ferroviario, elemento riscaldante,
sistema del dispositivo e del controllo della temperatura di circolazione.
un corpo di 2,1 fornaci
La struttura d'acciaio dell'automobile del bottm dell'ente all'ingrosso della fornace è fatta da 8-12#
acciaio sezionale e piatti d'acciaio di ≥4mm. La colonna laterale e le colonne posteriori sono
ha fatto dall'acciaio sezionale e sono rinforzati con i bracings d'acciaio sezionali.
La parete esterna della fornace è dipinta con 2 strati degli iniettori e 2
strati della pittura della mano. La parte fondamentale della fornace è dipinta con termoresistente
pittura.
2,2 che allineano
Il carrello della fornace di trattamento termico è costruito con un sistema della tutto fibra. Il rivestimento
il materiale utilizzato è fibre di alluminio di qualità riparate dalle parti d'acciaio rotonde. L'alluminio
le fibre sono precompresse nei blocchi (gravità di compressione: ≥230Kg/m3) e poi
riparato al corpo della fornace dalle parti rotonde di acciaio inossidabile. Questo rivestimento refrattario
la struttura presenta i vantaggi della conducibilità a calore ridotto, la forte capacità anti shock,
e lotta contro l'erosione. Il rivestimento ha uno spessore totale di 350mm. L'alluminio del silicato
la fibra resiste ad una temperatura massima di 1260℃.

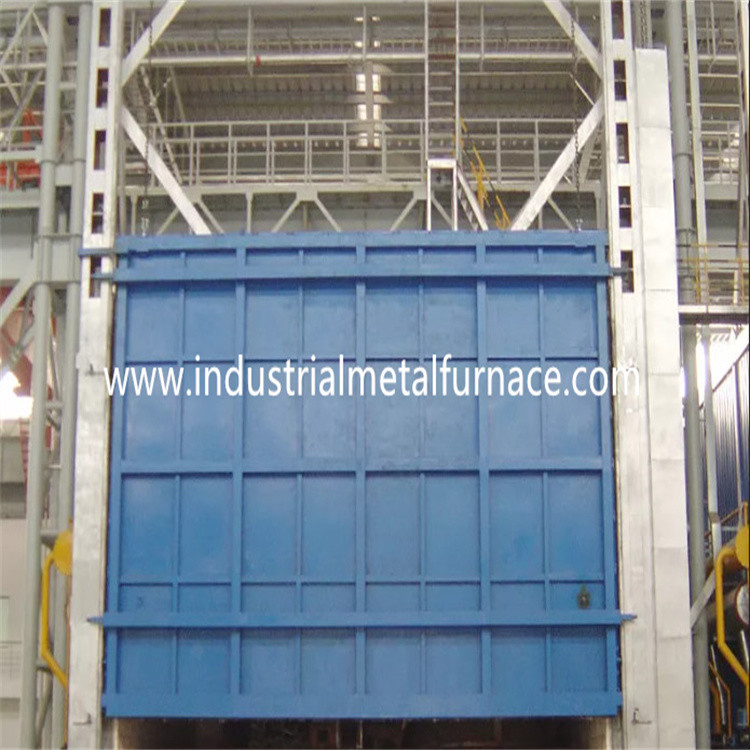

sistema della porta di 2,3 fornaci e del up-down della porta
Il tipo ad alta temperatura porta del carrello della fornace è compreso il rivestimento della tutto fibra e
intelaiatura della struttura d'acciaio. La struttura di porta è fatta del piatto d'acciaio di 12mm. La porta è
costruito con i blocchetti di alluminio della fibra del silicato stessi di quello per il corpo della fornace.
la struttura globale della fornace mantiene la sua forma mentre riscaldata.
Determinare metodo di porta: La porta della fornace è sollevata elettricamente verso l'alto e verso il basso
tramite la gru. Ed è sigillata a primavera.
carrello ferroviario 2,4
Il carrello ferroviario è compreso il telaio del carrello ferroviario, le ruote, l'ente refrattario di lavoro di muratura, il calore
disco del carrello ferroviario, elementi riscaldanti e dispositivo di guida resistenti del carrello ferroviario.
struttura del carrello ferroviario: la struttura del carrello ferroviario è fatta dal fascio 14# e dai piatti d'acciaio di 12mm.
Il carrello ferroviario potrebbe funzionare a lungo senza carico di deformazione in pieno.
ruota: Le ruote sono fatte dalla colata d'acciaio di ZG55#. L'albero di trasmissione è
è fatto dall'acciaio 45# e da trattato termicamente. Il cuscinetto della trasmissione è del pesante
tipo colonna che sopporta sopportare il peso. C'è complessivamente 6 delle ruote e ciascuno
la ruota è del diametro 240mm.
corpo di lavoro di muratura: Il carrello ferroviario è costruito con una combinazione di mattoni refrattari dell'alta allumina,
mattoni refrattari leggeri e mattoni di conservazione di calore. Il corpo di lavoro di muratura del carrello ferroviario
ha scanalatura dell'installazione degli elementi riscaldanti per installazione facile degli elementi riscaldanti.
Le parti ed il settore di sopporto incastrati del peso bricked particolarmente con tipo pesante
alti mattoni refrattari di alluminio. C'è inoltre spazio libero lasciato per il rivestimento refrattario
espansione una volta riscaldato.
Il disco del carrello ferroviario è fuso con Ni7N, 30mm. Il temperature≤1200℃ massimo. Ha
uso a lungo termine senza deformazione e fendersi.
Sigillamento: La guarnizione fra la porta della fornace e corpo e carrello ferroviario della fornace è più importante.
La guarnizione fra la porta della fornace ed il corpo della fornace adotta la struttura di compressione della molla.
La guarnizione fra il carrello ferroviario ed il corpo della fornace è guarnizione del mattone e della fibra a forma di speciale
blocchetto del cotone.
elemento riscaldante 2,5
elemento riscaldante: Le strisce di resistenza della lega di spirale-forma di resistenza 0Cr27AL7Mo2
sono montati in 5 pareti laterali, in due pareti laterali, in parete posteriore, nella porta della fornace e nel fondo del carrello ferroviario.
Le strisce della resistenza sono prodotte attraverso le muffe speciali e sono installate in
parete di fornace dai chiodi della porcellana. E c'è una guarnizione della porcellana fra la parete della fibra
e le strisce di resistenza per evitare cortocircuito. C'è 1 zona di riscaldamento. Tutto il cavo-fuori
le barre del conduttore sono fatte del materiale di φ16 0Cr27AL7Mo.
sistema di controllo elettrico 2,6
Controllo della temperatura: la fornace adotta il regolatore di temperatura intelligente per controllare
la temperatura che ha funzione autoregolatrice per calcolare il parametro ideale di PID
e raggiunga una stabilità di temperatura. Il regolatore di temperatura ha le funzioni di
allarme a temperatura eccessiva e protezione termica di rottura delle coppie.
La fornace ha 1 zona del controllo della temperatura per il controllo del legame fra
temperatura ed i movimenti di motore. Ogni zona è fissata con un allarme a temperatura eccessiva.
Il ciclo di riscaldamento adotta il controllo dell'SCR e di innesco della doppio direzione. Il potere è regolato
nel modo proporzionale di regolamento di tempo.
Il sistema di attuazione di controllo è forza grande d'avviamento completo con un radiatore e
un sistema di raffreddamento a aria. C'è inoltre un commutatore dell'aria. Il ciclo di riscaldamento è fornito di
amperometro, voltometro, indicatore di accensione dell'elemento riscaldante, protezione accesa dell'interruttore di sicurezza,
e misure d'interramento sicure.
Controllo del movimento: I comandi del sistema di controllo pricipalmente il movimento del up-down della porta,
compressione della porta e movimento in--fuori della porta. Inoltre i movimenti sono necessariamente
collegato per assicurare la sicurezza di operazione.
parametri tecnici 3.Main
| No. |
Oggetto |
Parametri tecnici |
| 1 |
Potere stimato |
100KW+5% (1-100%) regolabile |
| 2 |
Alimentazione elettrica |
380V, 3P, 50Hz |
| 3 |
Temperatura nominale |
1200℃
(estiguendo temperatura:
AISI4340, 850℃;
Acciaio legato D2, 1050℃;)
|
| 4 |
Zona di controllo |
1 zona |
| 5 |
Efficace dimensione di lavoro |
2000×900×600mm (L×W×H) |
| 6 |
Parti del lavoro |
φ430×690mm, 4pcs per lotto |
| 7 |
Collegamento dell'elemento riscaldante |
Y |
| 8 |
Uniformità di temperatura |
±10℃ |
| 9 |
Accuratezza di misura di temperatura |
±2℃ |
| 10 |
Consumo di energia vuoto della fornace |
≤18% |
| 11 |
Metodo del controllo della temperatura |
SCR, regolatore di PID; Regolatore di temperatura di Huibang con l'allarme eccessivo di temperatura; |
| 12 |
aumento di temperatura della superficie della fornace |
<45℃ |
| 13 |
Elemento riscaldante |
0Cr27AL7Mo2 |
| 14 |
Disco del carrello ferroviario |
Ni7N, 30mm |
| 15 |
Metodo di caricamento |
Prodotto caricato sul carrello ferroviario e poi sui movimenti del carrello ferroviario nella fornace |
| 16 |
Rivestimento refrattario di forni |
Fibra refrattaria ad alta temperatura |
| 17 |
Metodo di apertura della porta della fornace |
Up-down elettrico della gru, sigillato a primavera |
| 18 |
Metodo commovente del carrello ferroviario |
Dal riduttore di velocità cicloidale dell'ingranaggio del perno 2.2KW |
4. Portata del rifornimento
| No. |
Oggetto |
Q'ty |
Note |
| 1 |
Corpo della fornace |
1 insieme |
|
| 2 |
Carrello ferroviario |
1 insieme |
Compreso il disco del carrello ferroviario |
| 3 |
Sistema di azionamento elettrico |
2 insiemi |
1 messo per il carrello ferroviario e 1 messo per la porta |
| 4 |
Elemento riscaldante |
1 insieme |
Striscia 0Cr27AL7Mo di resistenza |
| 5 |
Sistema del controllo della temperatura |
1 insieme della fornace |
Compreso il touch screen |
| 6 |
Gabinetto di controllo |
1 pc |
|
| 7 |
Regolatore di temperatura |
1 pc |
|
| 8 |
SCR |
3 pc |
|
| 9 |
Filo di piombo della compensazione |
20 metri |
|
| 10 |
Coppie termiche |
1 pc |
0-1200 |
| 11 |
Componenti elettriche |
1 insieme |
SCR, commutatore dell'aria, amperometro, voltometro, relè di calore e commutatori |
