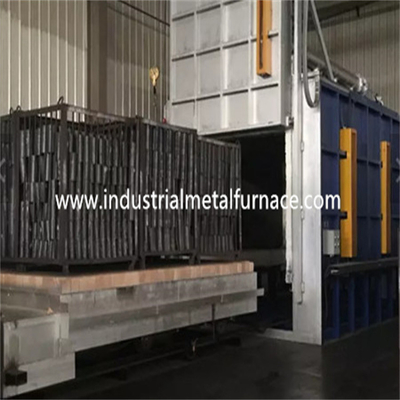

Fornace inferiore di trattamento termico 1400℃ dell'automobile elettrica della fornace per le assi e gli strumenti 1500×800×800mm

Fornace elettrica di trattamento termico 1400℃,

Fornace dell'ossequio di calore per le assi e gli strumenti

1. Applicazione

Il forno a suola elettrico del carrello ferroviario RT3-120-14 pricipalmente è utilizzato per

trattamento termico delle parti della struttura d'acciaio, parti dell'acciaio fuso, barra dell'asse

parti, prodotti dell'acciaio per utensili, ecc.

2. Introduzione strutturale

La fornace inferiore dell'automobile RT3-120-14 pricipalmente è compresa il corpo della fornace,

sistema del rivestimento, della porta della fornace e di compressione della porta, carrello ferroviario, elemento riscaldante,

e sistema del controllo della temperatura.

le coperture di 2,1 fornaci

Il corpo del altoforno della fornace per il trattamento termico dei metalli è fatto

dai piatti d'acciaio d'acciaio 6-8# e di 3-14mm sezionali. C'è uno strato di isolamento

bordo dell'amianto alle coperture della fornace per ridurre la temperatura delle coperture.

il bordo dell'amianto è incollato con il cotone di alluminio della fibra del silicato con la temperatura

una resistenza di 1000 gradi, assicurarsi che la temperatura delle coperture sia più di meno

che 50℃.

La porta della fornace dell'ossequio di calore è sollevata elettricamente verso l'alto e verso il basso tramite la gru.

La superficie esterna delle coperture della fornace è trattata con pittura ambientale a

rendalo bello.

rivestimento refrattario di forni 2,2

2.2.1 il calore che tratta le fornaci ed il rivestimento dell'attrezzatura è fatto della mullite di AL₂laO₃ di 75%

mattoni;

le 2.2.2 temperature massime del rivestimento refrattario di forni sono 1400℃.

tasso del foro di aria 2.2.3: 5-6%;

conducibilità termica 2.2.4: KcaL/m.h.c>0.9;

sistema d'isolamento 2,3 del corpo e del carrello ferroviario della fornace

Il materiale di isolamento è vicino al fuori del rivestimento refrattario di forni e consiste

di 4 strati.

primo strato: mattoni della mullite, resistenza al calore di 1400℃;

secondo strato: alti mattoni di alluminio leggeri, resistenza al calore di 1250℃;

terzo strato: cotone di alluminio della fibra del silicato, resistenza al calore di 1100℃;

quarto strato: mattone della diatomite, resistenza al calore di 900℃;

Lo strato che è vicino alle coperture della fornace è fatto del cotone e dell'amianto della fibra

bordo, resistenza al calore di 500-800℃;

Tutto lo strato dell'isolamento è fatto dei mattoni standard con una dimensione di 230×113×65mm.

elemento riscaldante 2,4

2.4.1 l'elemento riscaldante sono fatti della barretta del carburo di silicio U30;

2.4.2 l'elemento riscaldante sono divisi in 2 zone.

2.4.3 gli elementi riscaldanti si distribuiscono da entrambi i lati della camera e del carrello ferroviario della fornace.

coni retinici per la camera della fornace, coni retinici del carburo di silicio 18pcs del carburo di silicio 6pcs per il carrello ferroviario.

gabinetto di controllo 2,5

zona di controllo 2.5.1: 2 zone;

2.5.2 PID automatico e controllo di programma;

la funzione spenta della temperatura eccessiva 2.5.3, sopra la temperatura suona fuori dalla funzione dell'allarme;

2.5.4 gabinetto di GGD con spruzzo elettrostatico;

2.5.5 regolatore di temperatura di Changzhou Huibang GR858P;

sistema di misura di 2,6 temperature

2.6.1 le coppie termiche sono tipo di S, il centro del rodio del platino-platino;

guaina 2.6.2 delle coppie termiche: tubo del corindone;

parametri tecnici 3.Main

4. Portata del rifornimento

5. Origine delle componenti
