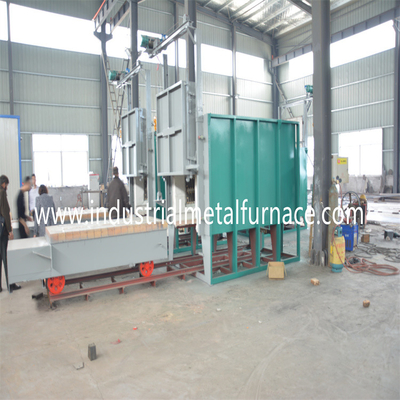

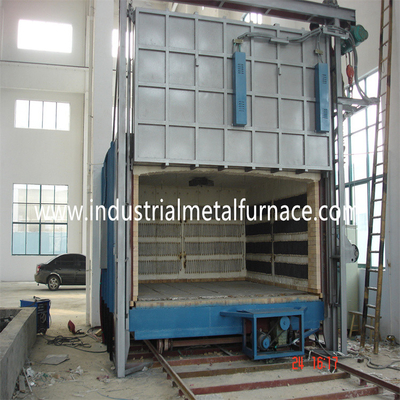

Calore del focolare del carrello ferroviario che tratta le fornaci inferiori dell'automobile
Zona elettrica 2400×1700×1300mm dell'attrezzatura 1
1. Introduzione della società
La nostra società è un fornitore professionale della fornace dell'ossequio di calore. Abbiamo vario
fornaci di trattamento termico quale la fornace della cinghia della maglia, tipo fornace del pozzo, elettrica
fornace di trattamento termico, fornaci a gas dell'ossequio di calore, resistenza a forma di scatola
fornace, forno di ricottura del filo di acciaio, ecc. parlanti delle fornaci inferiori dell'automobile,
abbiamo forni a suola del carrello ferroviario della resistenza elettrica e del tipo a gas. La fornace
ha potuto essere 1 tipo della porta, o un tipo di 2 porte. Il carrello ferroviario della fornace ha potuto anche essere della inclinazione del tipo.
parametri tecnici 2.Main
| No. |
Oggetto |
Parametri tecnici |
| 1 |
Potere stimato |
sulla base della dimensione della fornace (1-100%) regolabile |
| 2 |
Alimentazione elettrica |
380V, 3P, 50Hz |
| 3 |
Temperatura nominale |
650℃ |
| 4 |
Zona di controllo |
1 zona |
| 5 |
Efficace dimensione di lavoro |
su misura |
| 6 |
Collegamento dell'elemento riscaldante |
Y |
| 7 |
Uniformità di temperatura |
±10℃ |
| 8 |
Accuratezza di misura di temperatura |
±1℃ |
| 9 |
Consumo di energia vuoto della fornace |
≤18% |
| 10 |
Metodo del controllo della temperatura |
SCR, regolatore di PID; Regolatore di temperatura di Shimaden con la comunicazione, touch screen 10inch con la curva trattata di stoccaggio e dell'insieme e risparmi di dati storici e domanda, download. |
| 11 |
aumento di temperatura della superficie della fornace |
<35℃ |
| 12 |
Elemento riscaldante |
0Cr25AL5 (materiale della cinghia) |
| 13 |
Materiale di piatto del focolare del carrello ferroviario |
Acciaio termoresistente di CrMnN, 30mm spessi |
| 14 |
Metodo di caricamento |
Prodotto caricato sul carrello ferroviario e poi sui movimenti del carrello ferroviario nella fornace |
| 15 |
Rivestimento refrattario di forni |
Fibra refrattaria standard |
| 16 |
Metodo di apertura della porta della fornace |
up-down elettrico della gru 1Ton, sigillato a primavera |
| 17 |
Metodo commovente del carrello ferroviario |
Dal riduttore di velocità cicloidale dell'ingranaggio del perno 3KW |
| 18 |
Porto di scarico del vapore |
L'un pezzo solo dei tubi di scarico di φ219mm è installato sulla parete posteriore del corpo della fornace e la dimensione aperta è regolabile |
introduzione 2.Structural
Il forno a suola del carrello ferroviario pricipalmente è compreso la fornace
sistema delle coperture, del rivestimento, della porta della fornace e di compressione della porta, carrello ferroviario e
meccanismo della trazione del carrello ferroviario, sigillando fra il corpo della fornace ed il carrello ferroviario,
elemento riscaldante e dispositivi, sistema del controllo della temperatura.
un corpo di 2,1 fornaci
Le coperture inferiori della fornace dell'automobile di alleviamento di sforzo sono saldate con il piatto d'acciaio,
lo spessore del piatto d'acciaio ≥3mm.
2,2 che allineano
Il corpo inferiore quneching della fornace dell'automobile è sviluppato con un sistema della tutto fibra.
sistema della porta di 2,3 fornaci e del up-down della porta
La porta quneching del forno a suola del carrello ferroviario è compresa il rivestimento e l'acciaio della tutto fibra
intelaiatura della struttura. La struttura di porta è fatta del piatto d'acciaio di 10mm.
Determinare metodo di porta: La porta della fornace è sollevata elettricamente verso l'alto e verso il basso
tramite la gru. Ed è sigillata a primavera.
2,4 carrello ferroviario, 1 messo;
elemento riscaldante 2,5
elemento riscaldante: Le strisce ondulate di resistenza della lega di forma di resistenza 0Cr25AL5
sono montati in 2 pareti laterali.
sistema di controllo elettrico 2,6
Controllo della temperatura: Il sistema di attuazione di controllo è forza grande d'avviamento
completi con un radiatore e un sistema di raffreddamento a aria. C'è inoltre un commutatore dell'aria.
Il ciclo di riscaldamento è fornito di amperometro, il voltometro, elemento riscaldante di accensione
indicatore, protezione accesa dell'interruttore di sicurezza e misure d'interramento sicure.
Controllo del movimento: I comandi del sistema di controllo pricipalmente il movimento del up-down della porta,
compressione della porta e movimento in--fuori della porta. Inoltre i movimenti sono necessariamente
collegato per assicurare la sicurezza di operazione.
