Controllo automatico di potenziale dell'azoto della fornace della nitrurazione del gas di resistenza elettrica di 80KW 850C

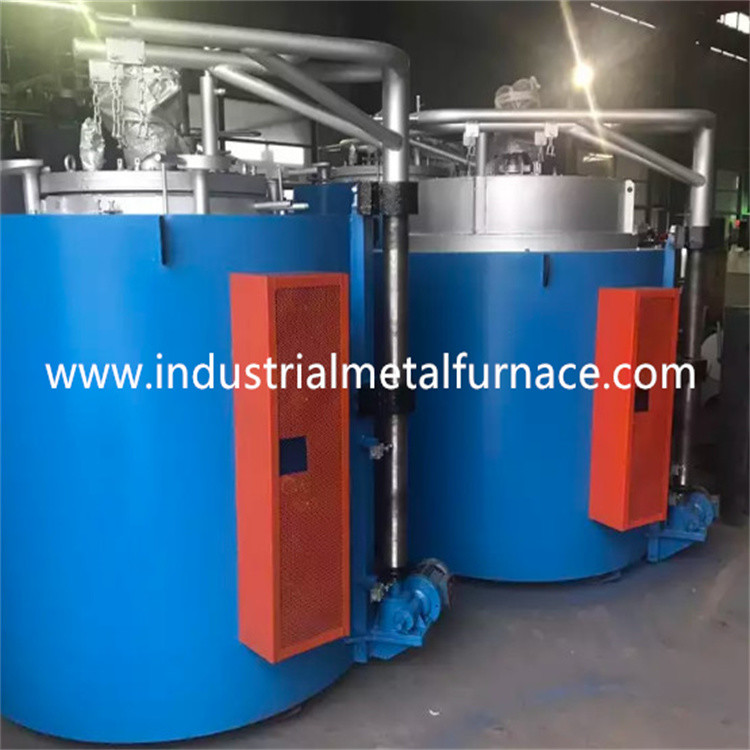

Fornace di Pit Type Furnace Gas Nitriding di resistenza elettrica con controllo automatico di potenziale dell'azoto

1.Application

Questa serie di tipo fornaci del pozzo RN2-80-6 della nitrurazione (qui di seguito citate come forni elettrici) è forni elettrici periodici, che sono utilizzati per la nitrurazione molle del gas del acciaio al carbonio, dell'acciaio legato, del ghisa, dei prodotti delle metallurgie delle polveri e di altri materiali. Allo stesso tempo, la fornace di trattamento termico inoltre è utilizzata per la carburazione del gas delle parti del acciaio al carbonio.

specifiche 2.Technical

stati 3.Service

3,1 uso dell'interno.

3,2 la temperatura ambiente del tipo fornace del pozzo è all'interno della gamma – di 5℃-40℃.

3,3 l'umidità relativa di media mensile nell'area di uso non è più di 85% e la temperatura di media mensile non è superiore al ℃ 30.

3,4 non c'è polvere conduttiva, gas esplosivo e gas corrosivo che può danneggiare seriamente il metallo e l'isolamento intorno.

3,5 nessun vibrazione e turbolenza ovvie.

introduzione 4.Structure

Questo tipo fornace del pozzo di trattamento termico è una fornace periodica dell'operazione, che è composta di corpo della fornace, di sistema di sigillatura e di sistema del controllo della temperatura.

Il tipo fornace del pozzo di trattamento termico è composto di coperture della fornace, il rivestimento refrattario di forni, elementi riscaldanti, attutisce il carro armato, la copertura della fornace, il fan, il meccanismo di sollevamento della copertura della fornace, ecc.

Coperture della fornace: saldato dall'acciaio della sezione e dal piatto d'acciaio. Un acciaio del canale 14# è saldato fuori delle coperture della fornace per l'installazione del dispositivo di sollevamento della copertura della fornace.

Rivestimento refrattario di forni: è una struttura composita. Lo strato refrattario adotta i mattoni refrattari leggeri con un peso specifico di 0.6g/cm3 e lo strato dell'isolamento adotta la fibra refrattaria del silicato di alluminio. Lo spessore del rivestimento refrattario di forni è di 300 millimetri, che può efficacemente risparmiare l'energia e ridurre il consumo.

Elemento riscaldante: l'alto cavo della lega della resistenza 0cr25al5 prodotto da Pechino Shougang è ferita in una forma a spirale e disposta sul cavo che pone il mattone del rivestimento refrattario di forni. Il riscaldamento è diviso in due zone del controllo della temperatura.

Attutisca il carro armato: l'acciaio termoresistente 1Cr18Ni9 è usato per la saldatura e modellare e l'imballaggio dell'amianto o il tipo gomma «della O» di silicone è usato per la sigillatura attutisce il carro armato e la copertura della fornace. E prenda il raffreddamento ad acqua sotto per assicurare l'uso a lungo termine dell'anello sigillante.

Copertura della fornace: il suo pannello è elaborato dal piatto d'acciaio A3 di 35mm. La scatola dell'isolamento della copertura della fornace è saldata con l'acciaio termoresistente di acciaio inossidabile ed è isolata con il cotone di alluminio della fibra del silicato. La copertura e attutire il carro armato del tipo fornace del pozzo per il trattamento termico dei metalli è sigillata dal doppio raffreddamento ad acqua e di sigillamento. La copertura della fornace è fornita del fan raffreddato ad acqua, dell'iniettore del gocciolamento di tre fori, del manometro a forma di U, del tubo di scarico, ecc. Il gas dell'ammoniaca è estendere alla bobina alla parte inferiore di attutisce il carro armato dal gocciolamento di tre fori attraverso la conduttura tramite la stabilizzazione di pressione, l'essiccazione e l'elettrovalvola a solenoide.

Fan: è installato sulla copertura della fornace e la sua ventola adotta le pale di ventilatore centrifugo saldate con il piatto d'acciaio termoresistente 1Cr18Ni9Ti, che sono montati dopo le prove dinamiche e statiche dell'equilibrio. La guarnizione fra il fan e l'asse adotta la struttura unita ed adotta il raffreddamento ad acqua.

Tipo meccanismo di sollevamento del pozzo della copertura della fornace: la sospensione della copertura della fornace è completata dal meccanismo di sollevamento elettrico della madrevite. Quando la copertura della fornace deve essere sollevata, finchè il motore è avviato, la copertura della fornace aumenterà lentamente. Se la copertura della fornace deve essere abbassata, giri sulla madrevite del motore per abbassarsi e la copertura della fornace sarà abbassata lentamente. All'asse di sollevamento, ci sono due commutatori di limite. Quando l'asse di sollevamento aumenta, il commutatore limite inferiore taglierà automaticamente l'alimentazione elettrica dell'elettroventola per evitare l'operazione pericolosa; Quando la copertura della fornace è sollevata abbastanza, il limite superiore taglierà automaticamente l'alimentazione elettrica del motore per evitare gli incidenti.

La temperatura è controllata dal raddrizzatore controllato di silicio di PID e la temperatura è controllata dal regolatore di temperatura di Shanghai Guolong.      Il grande e piccolo potere può essere regolato e lo squilibrio corrente trifase può anche essere regolato. Lo strumento di Shanghai Dahua registra la temperatura. C'è inoltre un insieme completo del gabinetto di controllo, con l'allarme udibile e visivo, il taglio corrente automatico ed altre funzioni.
