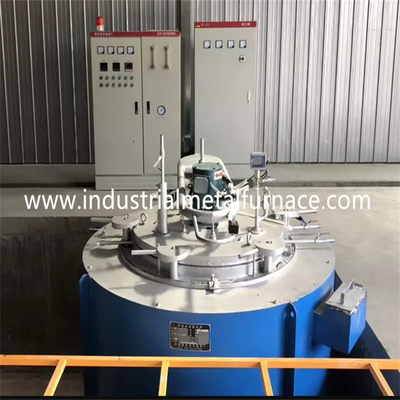

trattamento termico industriale Pit Type Gas Nitriding Furnace 75KW di 650C 75kw

tipo industriale fornace del pozzo di trattamento termico 75kW della nitrurazione del gas

1.Application

Questa serie di fornaci della nitrurazione del gas 75kW è forni elettrici periodici, che sono utilizzati per la nitrurazione molle del gas del acciaio al carbonio, dell'acciaio legato, del ghisa, dei prodotti delle metallurgie delle polveri e di altri materiali. Il tipo fornace del pozzo della nitrurazione può essere tipo di vuoto o tipo non sotto vuoto.

prestazione tecnica 2.Main

1. Potere stimato 75KW

2. Efficace dimensione di lavoro: Φ 800×1000mm

3. Tensione di alimentazione elettrica 380V 50Hz

4. Controllo della temperatura della zona di riscaldamento: 2 zone

5. Numero delle fasi di potere/metodo del collegamento: Y;

6. ℃ di temperatura nominale 650

7. Controllo di PID di modo del controllo della temperatura, regolatore di temperatura di Shanghai Guolong, registratore senza carta di temperatura con l'allarme a temperatura eccessiva;

8. ℃ del ± 2 di accuratezza del controllo della temperatura

9. Uniformità del ℃ del ± 8 di temperatura della fornace

10. Consumo di energia vuoto della fornace: ≤ 18%

11. Temperatura della parete esterna del ℃ del ≤ 45 delle coperture della fornace

12. Elemento riscaldante: 0Cr25Al5

13. Modo di riscaldamento: quattro lati

14. Allineare forma: struttura completa della fibra

15. Sollevamento elettrico di sollevamento della vite della forma della copertura della fornace

3. Introduzione della struttura

Questo forno elettrico è una fornace periodica dell'operazione, che è composta di corpo della fornace, di sistema di sigillatura e di sistema del controllo della temperatura.

È composto di coperture della fornace, rivestimento refrattario di forni, elementi riscaldanti, attutisce il carro armato del tubo, la copertura della fornace, il fan, il meccanismo di sollevamento della copertura della fornace, ecc.

Per soddisfare il fabbisogno di raffreddamento dei clienti dei pezzi in lavorazione, il dispositivo di raffreddamento rapido installa un ventilatore al fondo del tipo fornace del pozzo di trattamento termico ed apre parecchi porti di raffreddamento sulla parte superiore del corpo della fornace. Quando il forno elettrico funziona, chiuda i porti di raffreddamento. Nell'irradiare il calore, apra il porto di irradiamento ed il fan, di modo che l'aria nei flussi della fornace e mette in evidenza il calore, in modo da raggiungere lo scopo di raffreddamento rapido.

sistema di controllo 4.Electrical

Il controllo della temperatura adotta il regolatore di temperatura di Shanghai Guolong. Fissando i suoi parametri ragionevoli, il controllo di zona di temperatura può essere raggiunto. Usando la sua funzione autoregolatrice online, i parametri di PID della fornace possono essere calcolati per raggiungere la stabilità di temperatura ideale.

Il controllo di riscaldamento adotta il tipo di innesco del tiristore. Il potere calorifico dell'uscita può essere cambiato per realizzare il controllo della temperatura nella zona di temperatura.

Temperatura sopra il sistema di allarme di temperatura in circuito di controllo del riscaldamento; nel caso della temperatura eccessiva in certa area (sopra l'allarme di deviazione è adottato generalmente), il contattore ad alta potenza nel circuito principale taglierà il circuito di riscaldamento principale in questa area. Allo stesso tempo, l'allarme udibile e visivo per la fornace della nitrurazione sarà dato.

Tutti i contattori di CA, fusibili veloci, relè intermedi, commutatori di viaggio, commutatori dell'operazione, bottoni, indicatori del segnale ed altri dispositivi del regolatore, operazione e visualizzatori principali sono prodotti affidabili prodotti dai produttori ben noti nel paese ed all'estero (marca di Delixi). Gli strumenti di indicazione di tensione e della corrente hanno tempo di impiego sensibile, accurato, affidabile e lungo.

Gabinetto di controllo elettrico: il corpo del gabinetto del tipo fornace del pozzo della resistenza elettrica adotta il gabinetto di controllo manifatturiero dai produttori professionisti secondo le norme elettriche. La dimensione, la struttura ed il colore del gabinetto aderiscono alle norme comunemente usate nel paese ed all'estero e l'installazione, i collegamenti e l'identificazione dei dispositivi nel gabinetto rispondono alle norme pertinenti.

Il collegamento dal gabinetto di controllo al circuito principale del corpo della fornace adotta il conduttore isolato il centro di rame. Tutte le identificazioni di numero del cavo saranno fatte dei materiali speciali di numero del cavo ed hanno stampato formalmente per evitare il numero del cavo che cad. Tutti i cavi nella fossa sono segnati con i numeri del cavo ogni due metri per facilitare l'ispezione di ogni linea durante la manutenzione.

5. Servizio di assistenza al cliente ed impegno

La fornace della nitrurazione del gas è autorizzata per 13 mesi a partire dalla data della spedizione.

portata 6.Supply
