Plasma Ion Nitriding Furnace della fornace della nitrurazione del gas di trattamento termico di vuoto di Wondery
1. Introduzione generale
La fornace della nitrurazione dello ione del plasma pricipalmente è utilizzata per la nitrurazione dello ione, trattamento termico chimico nitrocarburizing del plasma dello ione (nitrurazione molle) delle parti meccaniche per modificare la superficie delle parti meccaniche e per ottenere le proprietà meccaniche e fisico-chimiche richieste. L'insieme completo di attrezzatura è composto di alimentazione elettrica dello ione, sistema di controllo automatico, corpo della fornace di vuoto, sistema di acquisizione di vuoto, sistema di controllo di misura della temperatura ed e impianto di alimentazione di gas.
2. Parametri tecnici principali dell'attrezzatura della nitrurazione dello ione di impulso di WDLC-150AZ
|
2,1 tensione in uscita: 0-900v continuamente regolabile;
2,2 corrente d'uscita media massima: 150A;
2,3 picco di corrente di impulso: 300A
2,4 frequenza di impulso: 1000Hz
2,5 dimensione di lavoro: φ1600×1200mm;
2,6 temperatura di funzionamento: ℃ del ≤ 650;
2,7 carico nominale: 3000kg;
2,8 vuoto di limite: ≤ 6.67pa;
2,9 tasso di aumento di pressione: ≤ 0.13pa/min;
2,10 tempo di pompaggio di vuoto a 20Pa: ≤ 30min;
2,11 arco che estingue tempo: μ s del ≤ 15
2,12 accuratezza del controllo della temperatura: ℃ del ± 1
2,13 accuratezza di controllo della pressione: PA del ± 1;
2,14 controllo dei processi automatico.
|
3. Caratteristiche dell'attrezzatura
La nostra società ha accumulato molta esperienza di attrezzatura e di tecnologia della nitrurazione dello ione, mettenti a fuoco sull'affidabilità, sulla stabilità e sull'innovazione dell'attrezzatura. L'attrezzatura pricipalmente ha le seguenti caratteristiche tecniche:
3,1 il corpo della fornace della nitrurazione del gas di vuoto sarà fabbricato nell'accordo rigoroso con il processo di saldatura per assicurare che tutte le superfici di tenuta non siano deformate a lungo e non assicurino i requisiti della sigillatura sotto vuoto.
3,2 il circuito di taglio della protezione è destinato specialmente per proteggere automaticamente le attrezzature ed i pezzi in lavorazione nella fornace anche se c'è un cortocircuito fra l'anodo ed il catodo.
3,3 il tiristore del circuito di raddrizzatore, il diodo e le componenti del circuito della generazione di impulso dell'alimentazione elettrica tutte di IGBT adottano i moduli importati, con il circuito semplice e la qualità affidabile.
3,4 i bottoni dell'operazione sono protetti l'uno dall'altro, di modo che l'attrezzatura non sarà danneggiata anche se l'operatore fa un errore.
3,5 il controllo di azione adotta il circuito solidificato, che ha circuito semplice e notevolmente migliora l'affidabilità.

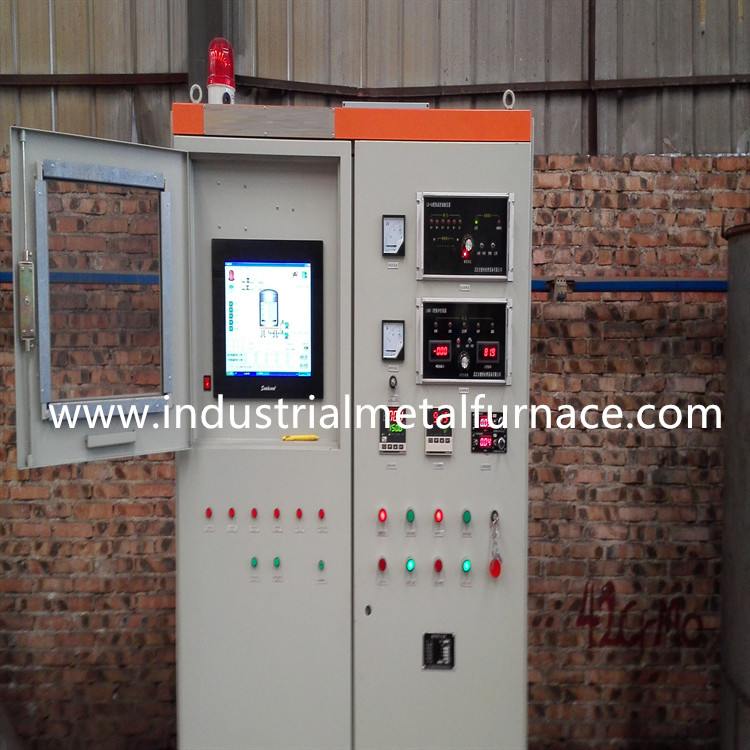

3,6 tutti gli operazioni e comandi sono input dal computer e completato dallo SpA per realizzare il controllo automatico del processo. Il controllo automatico è realizzato dal regolatore programmabile di Mitsubishi e da HMI e l'intere temperatura e pressione trattate è controllata dallo SpA. Gli indici tecnici del sistema sono come segue:
3.6.1. Accuratezza ±1℃ del controllo della temperatura.
3.6.2. Accuratezza di controllo della pressione ±1Pa.
3.6.3. La fornace di trattamento termico della nitrurazione usa HMI per fissare i parametri trattati e per controllare il processo della nitrurazione in tempo reale.
4. Configurazione di attrezzatura
| Oggetto |
Specificazione |
Q'ty (insieme) |
| Alimentazione elettrica dello ione di impulso |
WDLC-150AZ |
1 |

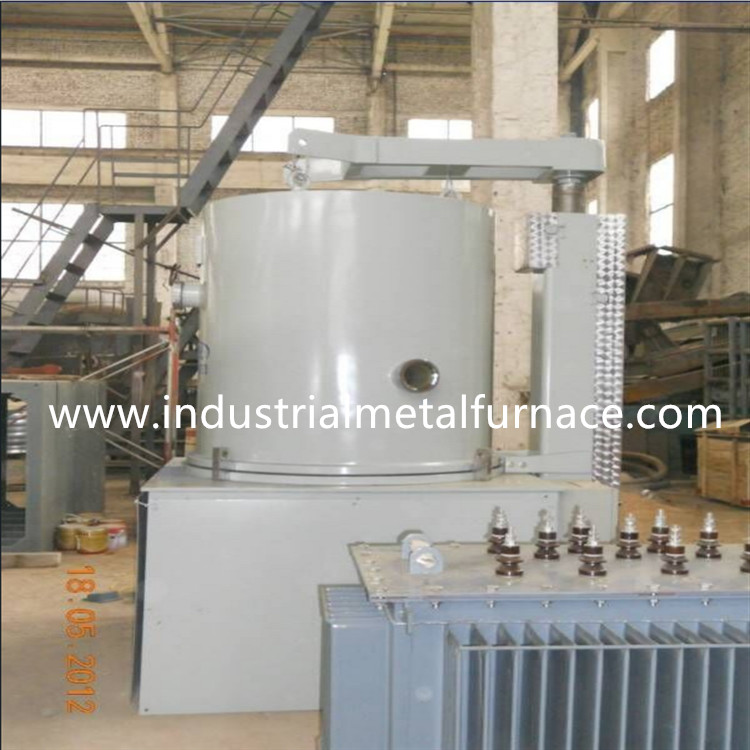

| Corpo della fornace della nitrurazione dello ione di vuoto |
Efficace dimensione: φ1600×1200mm (H) |
1 |
| Pulsometro |
2X-30 |
2 |
| Valvola a farfalla elettrica di vuoto |
GID-65 (Ningbo) |
2 |
| Elettrovalvola a solenoide di vuoto |
DDC-JQ65 (Ningbo) |
2 |
| Regolatore di portata in peso |
D07 (Pechino) |
2 |
| Vacuometro di pressione assoluta del film |
ZJ-1C CHENGDU |
1 |
| Regolatore di pressione |
Shimaden, Giappone |
1 |
| regolatore di temperatura |
Shimaden, Giappone |
1 |
| Trasformatore di raddrizzatore |
180KVA a bagno d'olio (Wuhan) |
1 |
| SpA (regolatore programmabile) |
Serie di FX, Mitsubishi |
1 |
| Computer di controllo industriale |
15" touch screen di colore |
1 |
