Fornace di trattamento termico di Nitirding del gas di vuoto di Wondery, plasma Ion Nitriding Furnace
1. Introduzione generale
La fornace della nitrurazione dello ione del plasma pricipalmente è utilizzata per la nitrurazione dello ione, trattamento termico chimico nitrocarburizing del plasma dello ione (nitrurazione molle) delle parti meccaniche per modificare la superficie delle parti meccaniche e per ottenere le proprietà meccaniche e fisico-chimiche richieste.
Parametri di base:
|
2,1 tensione in uscita: 0-900v continuamente regolabile;
2,2 corrente d'uscita media massima: 150A;
2,3 picco di corrente di impulso: 300A
2,4 frequenza di impulso: 1000Hz
2,5 dimensione di lavoro: φ1600×1200mm;
2,6 temperatura di funzionamento: ℃ del ≤ 650;
2,7 carico nominale: 3000kg;
2,8 vuoto di limite: ≤ 6.67pa;
2,9 tasso di aumento di pressione: ≤ 0.13pa/min;
2,10 tempo di pompaggio di vuoto a 20Pa: ≤ 30min;
2,11 arco che estingue tempo: μ s del ≤ 15
2,12 accuratezza del controllo della temperatura: ℃ del ± 1
2,13 accuratezza di controllo della pressione: PA del ± 1;
2,14 controllo dei processi automatico.
|
configurazione 2.Equipment
| Oggetto |
Specificazione |
Q'ty (insieme) |
| Alimentazione elettrica dello ione di impulso |
WDLC-150AZ |
1 |
| Corpo della fornace della nitrurazione dello ione di vuoto |
Efficace dimensione: φ1600×1200mm (H) |
1 |
| Pulsometro |
2X-30 |
2 |
| Valvola a farfalla elettrica di vuoto |
GID-65 (Ningbo) |
2 |
| Elettrovalvola a solenoide di vuoto |
DDC-JQ65 (Ningbo) |
2 |
| Regolatore di portata in peso |
D07 (Pechino) |
2 |
| Vacuometro di pressione assoluta del film |
ZJ-1C CHENGDU |
1 |
| Regolatore di pressione |
Shimaden, Giappone |
1 |
| regolatore di temperatura |
Shimaden, Giappone |
1 |
| Trasformatore di raddrizzatore |
180KVA a bagno d'olio (Wuhan) |
1 |
| SpA (regolatore programmabile) |
Serie di FX, Mitsubishi |
1 |
| Computer di controllo industriale |
15" touch screen di colore |
1 |
configurazione 3.Standard di attrezzatura
L'insieme completo della fornace industriale della nitrurazione del gas è composto di alimentazione elettrica dello ione, sistema di controllo automatico, corpo della fornace di vuoto, sistema di acquisizione di vuoto, sistema di controllo di misura della temperatura ed e impianto di alimentazione di gas.
corpo della fornace di 3,1 vuoti
corpo della fornace di 3.1.1 vuoti

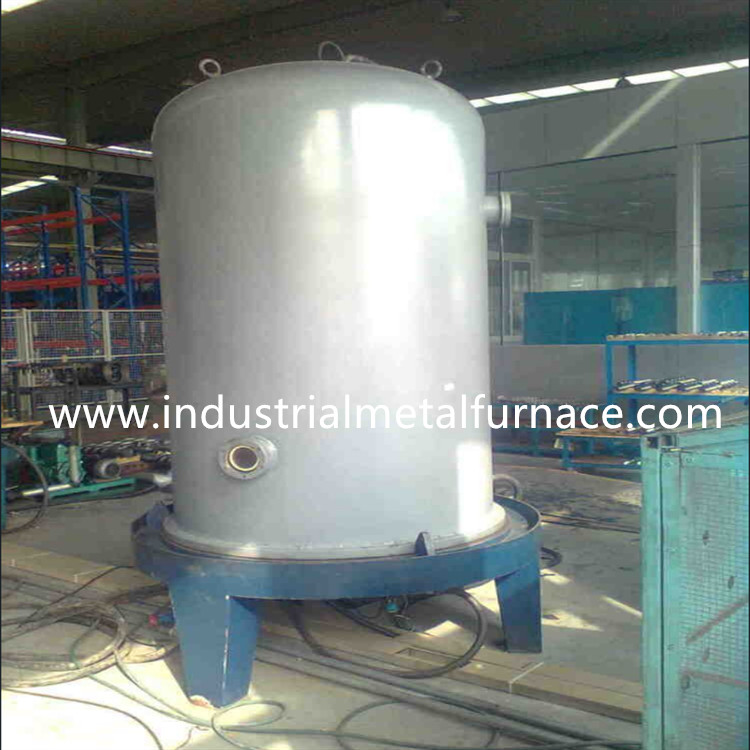

Il corpo della fornace della nitrurazione del gas di vuoto adotta il tipo di campana struttura ed il corpo della fornace è composto di base della copertura e della fornace della campana. La fabbricazione del corpo della fornace sarà effettuata nell'accordo rigoroso con il processo di saldatura per assicurare che tutte le superfici di tenuta non siano deformate a lungo e non assicurino i requisiti della sigillatura sotto vuoto.
catodo 3.1.2
Ciò è la maggior parte della parte importante del corpo della fornace di trattamento termico della nitrurazione, da cui il rifornimento di potenza del forno della nitrurazione del gas fornisce il vassoio materiale (vassoio del catodo) per la nitrurazione il pezzo in lavorazione. In considerazione della particolarità di scarico di vuoto nell'ambito di alta tensione, la struttura del catodo direttamente è collegata con se l'operazione della nitrurazione può essere effettuata. La protezione longitudinale di spazio adottata da noi presenta i vantaggi dell'assemblea semplice e dell'operazione affidabile.
una misura di 2.1.3 temperature
La termocoppia è utilizzata per la misura della temperatura del corpo della fornace di trattamento termico di vuoto. Per assicurare l'accuratezza della misura della temperatura dei pezzi in lavorazione, il metodo di misura simulata della temperatura è adottato, che ha un buon effetto sui prodotti di massa della nitrurazione.
una misura di 3.1.4 vuoti
La misura di vuoto adotta il vacuometro capacitivo del film, che è accurato e non colpito dalla composizione nel gas.
pulsometro 3.1.5
2 insiemi dei pulsometri rotatori della pala 2X-30 sono utilizzati.
un gas di 3.1.6 nitrurazione
L'ammoniaca liquida è usata solitamente come gas di funzionamento della nitrurazione e l'utente preparerà l'ammoniaca liquida. La valvola di riduzione della pressione dell'ammoniaca è fornita dalla nostra società. Durante la nitrurazione molle, l'utente inoltre preparerà l'anidride carbonica e la valvola di riduzione della pressione. Il gas di lavoro è depressurizzato generalmente a 0.1-0.15Mpa.
alimentazione elettrica 3,2
L'alimentazione elettrica della fornace della nitrurazione del plasma dello ione comprende il trasformatore di raddrizzatore, il circuito di raddrizzatore del tiristore, il circuito della generazione di impulso ed il circuito di controllo.
Il modulo del tiristore (SCR) del circuito di raddrizzatore è della marca giapponese di SanRex.
Il modulo veloce del diodo di recupero (VD) del circuito di protezione è della marca tedesca di IXYS.
Il modulo di IGBT del circuito della generazione di impulso è scelto dalla marca di Mitsubishi.
Il trasformatore di raddrizzatore speciale, il reattore di lisciamento speciale e l'induttore sono della marca domestica di qualità.
L'alimentazione elettrica adotta il circuito solidificato per controllo di azione, il circuito è semplice e l'affidabilità notevolmente è migliorata. I bottoni dell'operazione sono forniti della protezione reciproca, di modo che l'attrezzatura non sarà danneggiata anche se i misoperates dell'operatore. Il circuito di protezione è destinato specialmente per proteggere automaticamente le attrezzature e le parti nella fornace anche se c'è un cortocircuito fra l'anodo ed il catodo. Durante il funzionamento, non è necessario da fare l'ingranaggio che commuta secondo il termine di innesco del'arco nella fornace, in modo da evitare l'errore causato dall'errore umano di giudizio e notevolmente ridurre il riscaldamento nel gabinetto di controllo elettrico.
L'alimentazione elettrica è fornita dell'allarme e della protezione per la fase, la scarsità di fase, la temperatura eccessiva e la sovrappressione sbagliate.
circuito di raddrizzatore controllato del silicio 3.2.1
Il circuito fornisce l'alta tensione di CC per l'attrezzatura. Per assicurare l'uscita di CC, l'innesco fase-mobile a coppia di impulsi del tiristore è adottato. Il circuito di innesco fase-mobile presenta i vantaggi del circuito semplice, buoni fase-spostando le linearità, l'ampia gamma fase-mobile, la buona prestazione anti-interferenza ed il piccolo coefficiente dell'ondulazione.
circuito della generazione di 3.2.2 impulsi
Il circuito taglia l'alta tensione a pezzi di CC negli impulsi rettangolari e li introduce nella fornace di vuoto. L'alimentazione elettrica di impulso non ha l'estinzione economizzatrice d'energia e rapida ovvia dell'arco e combustione del pezzo in lavorazione.
sistema di controllo automatico di 3.2.3 computer
Il sistema di controllo ha due modi: manuale ed automatico. Il modo interamente automatico può realizzare il controllo automatico di intero processo. I parametri trattati quali la temperatura e la pressione di fornace sono controllati dal computer. Le curve di aumento di temperatura a più stadi introdotto (pressione) e dell'isolamento termico (pressione) che corrispondono al processo dell'obiettivo sul computer, sul controllo d'effetto ad arco a più stadi dell'insieme e sui parametri di processo possono essere corrette in tempo reale. Adatto ad esigenza particolare della nitrurazione dello ione.
La temperatura, la pressione di fornace della nitrurazione di vuoto ed altri dati trattati di intero processo sono memorizzati nel computer, elaborato dal software dei grafici, visualizzato sullo schermo di computer sotto forma di curva delle grafiche a colori e possono essere stampati e conservati. La curva trattata storica può essere osservata usando il disco rigido di grande stoccaggio del computer. Per il pezzo in lavorazione tipico ed il carico, la temperatura, la curva di pressione ed altri parametri possono essere conservati nel computer con il nome specificato e lo stesso processo può direttamente essere adottato per lo stessi o il simile pezzo in lavorazione.
In questa interfaccia, potete interrogare la curva della temperatura di pressione registrata nella storia, compreso la curva dell'obiettivo e la curva reale. La linea continua rossa in questa immagine è la curva reale della temperatura registrata e la linea continua blu è la curva reale di pressione ha registrato.
stati 4.Installation
4,1 area del sito minima richiesta per attrezzatura: pavimento di calcestruzzo di 4m×6m;
4,2 temperatura ambiente: 0 ℃ - ℃ 45;
4,3 umidità relativa: < 85="">
4,4 acqua di raffreddamento: pressione di acqua 0.10-0.3Mpa, ≥ 3m3/h, temperatura ambiente di flusso. Se la torre dell'acqua di raffreddamento è usata, lo scorrimento dell'acqua dovrebbe essere ≥ 6m3.
4,5 potere massimo di attrezzatura: 160kW (3P AC380V±15%)
