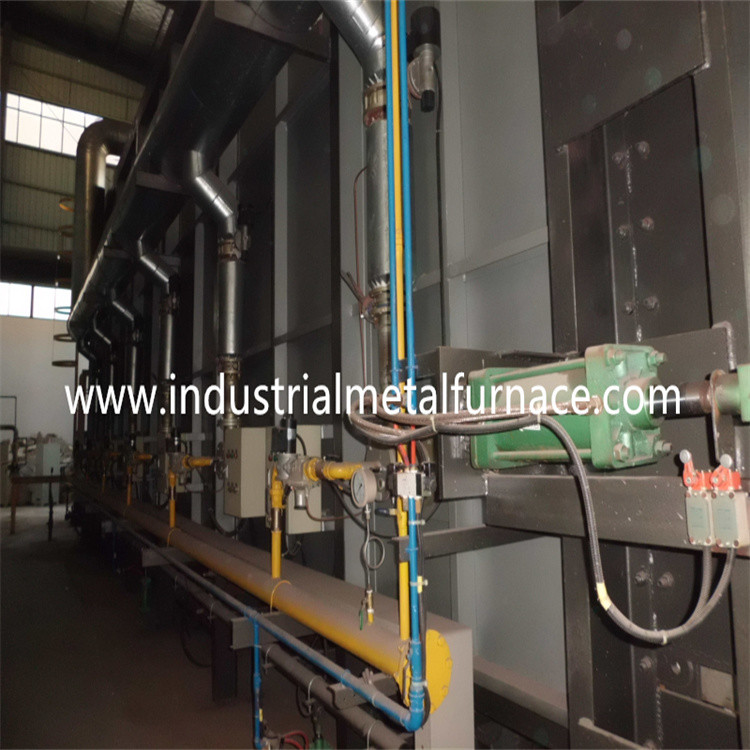

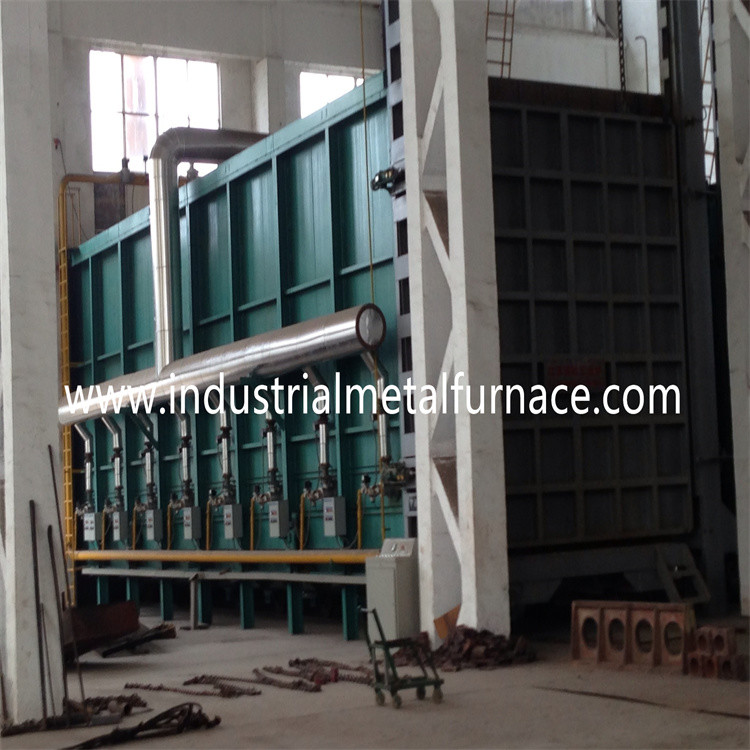

Tipo inferiore della fibra del gas naturale di trattamento termico dell'automobile refrattaria economizzatrice d'energia della fornace

1. Introduzione
La fornace inferiore dell'automobile del gas naturale pricipalmente è utilizzata per l'estinzione, ricottura, invecchiamento e trattamento termico di varie parti meccaniche come torrefazione delle coperture, cromo alto, alte colate d'acciaio del manganese, ferro duttile, sfere d'acciaio, del rotolo, 45 d'acciaio, acciaio inossidabile, ecc.

Il requisito ed il consumo del gas naturale:

potere calorifico dei gas: 8600kcal/m3;

Pressione del gas prima della fornace: 0.02-0.07Mpa;

Consumo del gas del bruciatore: 15m3/h;

Linea richiesta totale del tubo di gas: 18m3/h;

Consumo dell'aria: 234m3/h;

Quantità e modello di bruciatore: 2pcs, AGS65HB, 90kw/h;

2. Configurazione del sistema di controllo elettrico

Note: La configurazione di cui sopra può essere cambiata alle marche di livello equivalente senza notare il cliente dovuto disponibilità componente.


3. Condizionidilavoroapplicabilidellafornacedelgasnaturale

3,1 l'altitudine non supererà 1000 metri.

3,2 la temperatura ambiente è nell'ordine di ℃ 5-40.

3,3 l'umidità relativa di media mensile nell'area di uso non sarà maggior di 90%.

3,4 non c'è polvere conduttiva, gas esplosivo e gas corrosivo che può danneggiare seriamente il metallo e l'isolamento intorno.

3,5 non c'è vibrazione e turbolenza ovvie.

4. le norme di progettazione della fornace si sono riferite a

4,1" principi di gestione tecnici per uso razionale del calore nelle imprese» stipulate in GB/T3486-93 dovrebbe essere ottimizzato razionale e perdite di calore riduttore.

4,2 norma GB50211-2004 per costruzione ed accettazione di ingegneria della muratura della fornace industriale.

4,3 GBJ87-85 «norme di rumore per tutti i tipi di posizioni in fabbriche».

4,4 lo scarico dell'inquinamento ambientale raggiunge la norma GB3095-1996.

4,5 la temperatura di efficace zona di riscaldamento della fornace è misurata da GB/T9452-2003 e dall'uniformità is±10℃ della temperatura.

4,6 il livello del consumo di energia spetta al livello ZBJG1004-87 della fornace speciale ha stipulato nel livello della classificazione del consumo di energia della fornace di trattamento termico.

4,7 mezzo le norme materiali principali del corpo della fornace: acciaio termoresistente (GB/T8492-87), piatto d'acciaio termoresistente (GB4238-92), mattone refrattario dell'argilla (YB/T5106-1993), refrattario amorfo (GB4513-84), refrattario dell'argilla e colabile refrattario dell'alta allumina (YB/T5083-1997);

4,8 forme di base GB985-86 e dimensioni di giunti manuali della saldatura ad arco.

4,9 specificazione generale JB/ZQ4000.3-86 per le saldature.

4,10 requisiti tecnici generali GB/T5000.9-1998 del chip che elabora le parti;

4,11 GB/T1804-1992 «tolleranza di forma e della posizione, tolleranza generale, dimensione lineare».

4,12 GB1801-79 «dimensione di misura e di tolleranza a 500mm foro, alla cinghia di tolleranza dell'asse ed alla cooperazione»;

4,13 la dimensione di base GB/T1801-1999 alla priorità di 500mm è usata per abbinare l'interferenza estrema di limite e di spazio.

4,14 GB8923-1998 «grado di corrosione e grado derusting della superficie d'acciaio prima della verniciatura»;

4,15 simbolo GB/T1182-96 e la sua norma;

4,16 termini tecnici generali JB/T13384-21992 per imballare;

4,17 codice GBJ55-1983 per progettazione delle installazioni elettriche per le installazioni industriali e civili.

4,18 GB420-1984 «attrezzatura elettrica elettrica di controllo degli apparecchi elettrici di bassa tensione della parte 1 dell'attrezzatura di controllo».
