Linea bollitore dello stabilimento di fabbricazione di zincatura a caldo di 8000 Ton Per Year dello zinco per cavo a basso tenore di carbonio

8000 linea dello stabilimento di fabbricazione di zincatura a caldo del bollitore dello zinco di Ton Per Year XG08 per cavo a basso tenore di carbonio

1. Applicazione

Questa linea di produzione di zincatura a caldo è adatta a ricottura ed a zincatura a caldo continue del filo di acciaio a basso tenore di carbonio. Considerando che il cliente avesse un piano da produrre la caldo-immersione ad alto tenore di carbonio ha galvanizzato il filo di acciaio nello stadio avanzato, può anche essere compatibile con produzione e non c'è necessità di sviluppare una nuova linea di produzione.

2. Parametri tecnici di processo principale

2,1 flusso di processo di produzione

A) Processo a basso tenore di carbonio di zincatura a caldo del cavo: svolgersi--- ricottura --- incrinamento della pelle --- marinatura --- risciacquare dell'acqua --- lavaggio dell'acqua calda --- fusione--- essiccazione --- zincatura a caldo --- pulitura del raffreddamento --- prendere del cavo.

una specificazione di 2,2 cavi: ¢1.60---5.00mm

2,3 numero capo ed uscita

Secondo i requisiti del cliente, l'uscita annuale è di 8000 tonnellate e l'uscita oraria è di circa 1500 chilogrammi basati su ¢2.40mm. La velocità lineare è 20m/min ed il cliente ha bisogno di 28 teste.

combustibile 2,4: elettrico e gas combinati;

un peso di 2,5 strati di zinco: 80--un ² di 350 g/m;

3. Portata del rifornimento

4. Descrizione ad ogni unità

supporto svolgentesi 4,1

Supporto svolgentesi girante: 28 pc;

4,2 forno di ricottura del cavo

·Il forno di ricottura online è 25m lunghi, 2.0m ampi nel totale e 1.40m ampio, che è composto di sezioni multiple.

·Ogni tubo di fornace è ha lasciato da parte a parte con un cavo, 28 cavi nel totale.

·Combustibile: gas naturale

·Accuratezza del controllo della temperatura: ℃ del ± 5

·Gamma del controllo della temperatura di fornace: 600-1000℃, regolabile.

·Il numero totale delle teste è 28 pezzi. Il fondo del forno è sostenuto dalla struttura del tubo.

·I materiali leggeri dell'isolamento termico resistente al fuoco e sono usati e la superficie è chiusa dalla struttura d'acciaio, con la buona prestazione dell'isolamento termico.

·20 bruciatori sono sistemati dal lato e la temperatura della fornace di controllo di combustione è ha regolato in quattro sezioni nella proporzione.

Raffreddamento di 4,3 e scala che rimuovono, 1 messo

Dopo che il filo di acciaio è scaricato dalla fornace per un periodo di raffreddamento a aria, sarà allentato meccanicamente e più dell'ossido le scale saranno fatte saltare nel serbatoio di acqua caldo.

Marinatura di 4,4 e pulizia dell'acqua, 1 insieme

carro armato di fusione 4,5

Dimensione globale: 3500 * 1400 * 500mm (L, W, H);

Materiale: acciaio inossidabile

Modo di riscaldamento: cascami di calore del condotto di scarico e riscaldamento elettrico ausiliario, con il controllo automatico di potere calorifico 30kW.

forno di essiccazione 4,6

Dimensione: 8000*1500 (L, W);

Metodo di riscaldamento: calore del wast del condotto di scarico;

fornace di galvanizzazione dello zinco di 4,7 gas

Numero delle teste: 28 pezzi;

Gioco del cavo: 40mm;

Riscaldamento esterno;

Orario di lavoro annuale: 7500h;

Gamma del controllo della temperatura di liquido dello zinco di zincatura a caldo: 440 ℃ del ℃~ 460 regolabile;

Accuratezza del controllo della temperatura dello zinco: ℃ del ± 2;

Gamma di spessore dello strato di zinco: 100g~250g/㎡;

Struttura della fornace: il bollitore dello zinco è fatto del piatto d'acciaio speciale spesso di 50mm, è premuto e saldato.

Zinchi l'efficace dimensione della fornace: 6000 * 1400 * 900mm (L*W*D).

Capacità dello zinco circa 48t

Controllo della temperatura di riscaldamento: combustione proporzionale messa in scena di controllo;

La pressa piana è tipo fisso ceramico speciale e deve essere sostituita una volta all'anno.

Del cavo modo e raffreddamento fuori: Principale verticale fuori è adottato. Il filo di acciaio a basso tenore di carbonio è pulito con il blocchetto dell'amianto ed il filo di acciaio ad alto tenore di carbonio è pulito con i chip di charcoal+asbestos fiber+graphite. Il modo di raffreddamento è raffreddamento ad acqua.

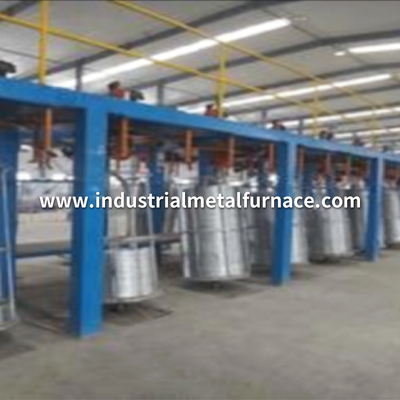

prendere di 4,9 cavi

L'impianto di galvanizzazione dello zinco della immersione calda è fornito di 600 che la prugna sboccia presa capovolta è adottata, il potere di singolo motore della trazione della testa è 4,0 chilowatt e la velocità è ha regolato dalla conversione di frequenza.
