Tipo forno di fusione di rame per la colata di gravità, fornace del bagno 200KW due di induzione per rame di fusione
1. Descrizione generale
La fornace della colata del rame di gravità 200KW adotta la progettazione di fusione dello stagno due e la struttura di corpo di due induzioni.
I vantaggi di questa struttura sono di equilibrare la temperatura dello stagno di fusione e tutte le parti della fornace a
raggiunga l'effetto economizzatore d'energia e migliorare la gamma di mescolatura elettromagnetica in modo che tutti gli elementi in
la fornace si distribuisce più uniformemente. Lo scopo della fornace della colata del rame di gravità: fusione e tenuta del rosso
rame, bronzo, ottone ed altre leghe di rame.
2. Parametro tecnico del forno di fusione di rame
| No. |
Oggetto |
Parametro |
| 1 |
Capacità minima |
0.3T |
| 2 |
Capacità totale stimata |
1,5 T |
| 3 |
Potere stimato |
200KW |
| 4 |
Potere di fusione dello stagno |
120KW |
| 5 |
Avere potere dello stagno |
80KW |
| 6 |
Tensione nominale |
380V |
| 7 |
Fase |
3P |
| 8 |
Frequenza |
50Hz |
| 9 |
Tasso di fusione |
0.5T/hour |
| 10 |
Temperatura di lavoro Rated |
1250℃ |
| 11 |
Fattore di potenza |
0.45~0.5 (prima di compensazione)
0.9~1 (dopo compensazione)
|
| 12 |
Pressione dell'acqua di raffreddamento |
(2~3) PA ×105 |
| 13 |
Consumo dell'acqua di raffreddamento |
7T/hour (bobina di induzione 3T/hour, rivestimento 4T/hour di raffreddamento ad acqua) |
3. Principio di funzionamento e struttura principale
La fornace fondente di rame è progettata basata per principio di induzione elettromagnetica. Alternare magnetico
il flusso è generato dopo che la bobina di induzione si applica con tensione alternata. I passaggi magnetici di flusso attraverso il ferro
il centro per formare un circuito magnetico chiuso. Questi flusso magnetico alternante induce la forza elettromotrice e secondario
corrente nella camera fusa. Questa corrente converte l'energia elettrica in energia termica con la resistenza di
la tassa del metallo e l'energia termica fonde il metallo nella camera.
3,2 la fornace di tenuta di fusione di rame è composta di corpo della fornace, la struttura della fornace, il corpo di induzione, forno elettrico

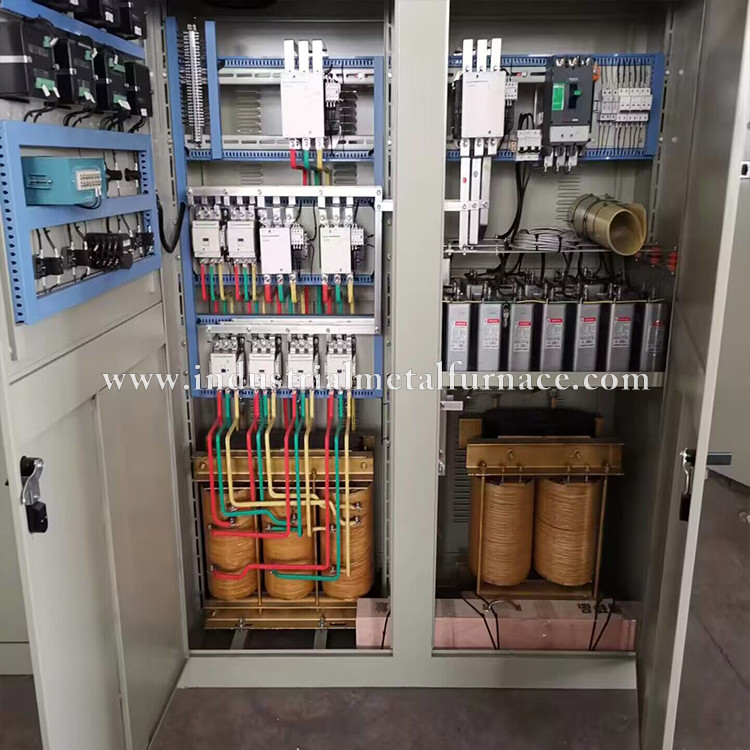

sistema di raffreddamento, gabinetto di controllo elettrico, ecc.
Gamma di tensione del forno elettrico: 90V, 120V, 150V, 180V, 210V, 250V, 300V, 380V.

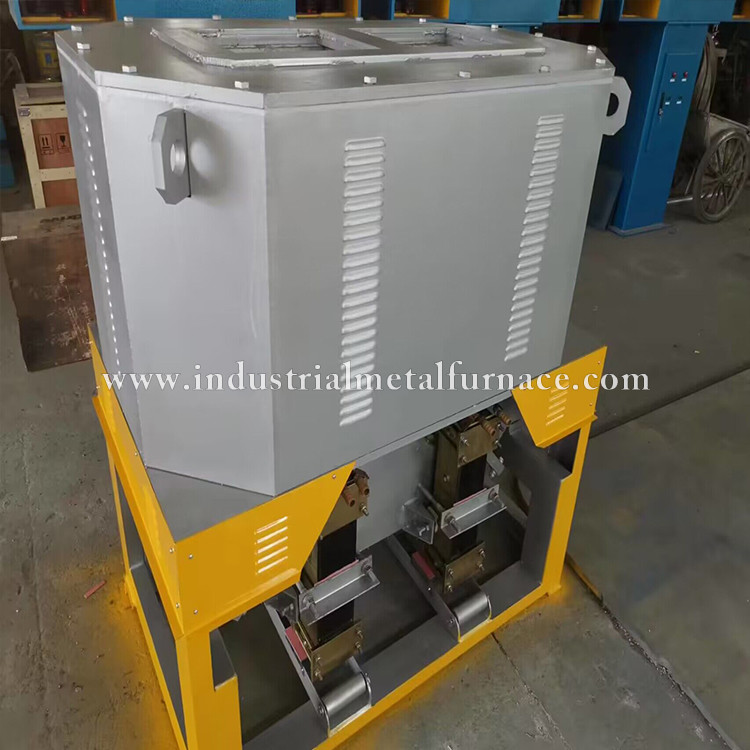

3,3 il forno elettrico della colata di gravità adotta due strutture verticali di induzione di nucleo di ferro. Le coperture sono fatte dell'acciaio
piatto. Lo stagno in muta è allineato con i materiali dell'isolamento termico ed i materiali refrattari e poi è costruito con
mattoni refrattari.
3,4 il corpo del sensore è composto di due sensori, di due nuclei di ferro e di due pezzi di scanalatura fusa. La percezione
le coperture del corpo sono composte di materiale d'annodamento refrattario e di rivestimento raffreddato ad acqua. Il forno di fusione di induzione
il corpo è raffreddato ad acqua: per rimuovere convenientemente il materiale refrattario e ridurre la perdita di potere di
le coperture del corpo di induzione, le coperture del corpo di induzione sono composte di due metà, con materiale isolante interposto
nel mezzo e nelle coperture del corpo di induzione è basato sulla superficie di cui sopra della flangia durante l'assemblea.
3,5 durante il processo di fusione, la temperatura dell'acqua dell'entrata non sarà superiore al ℃ 35 ed all'acqua dello sbocco
la temperatura sarà superiore al ℃ 55 e lo scorrimento dell'acqua sarà misurato regolarmente. Se lo scorrimento dell'acqua è
più basso dello scorrimento dell'acqua richiesto, la scala sarà pulita.
3,6 la qualità dell'acqua di raffreddamento del forno ad induzione industriale soddisfarà le seguenti richieste: il pH
è all'interno della gamma di 7~8, la durezza non è più di 7 ed il contenuto totale dei solidi in sospensione e dissolto
i solidi non è più di 10, in modo da impedire l'acqua di raffreddamento la rappresentazione in scala ed il blocco del percorso dell'acqua.
