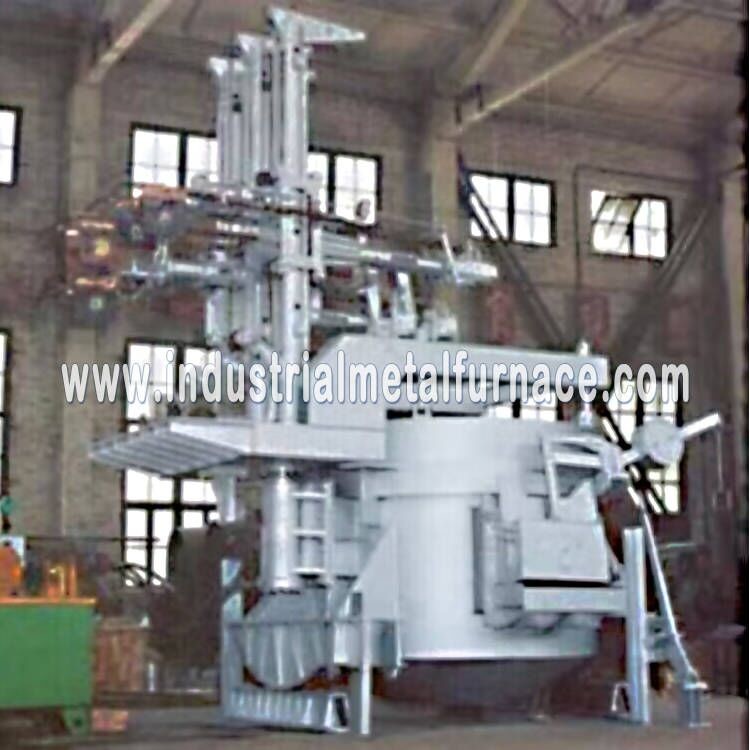

forno di fusione del forno elettrico 2000kg per la sabbia della silice, metallo prezioso
1. panoramica
Il forno elettrico adotta il potere ordinario, caricamento superiore con la svitatura della copertura della fornace e
canale di spillatura per spillare acciaio. La struttura adotta la copertura della fornace e semi-idraulica che svita il tipo.
La disposizione pozzo tipa può ridurre i requisiti dell'altezza della costruzione della fabbrica.
2. Caratteristiche principali del forno elettrico
Questo forno elettrico per la fabbricazione dell'acciaio adotta il rivestimento refrattario di forni di base o il rivestimento refrattario di forni acido per gli ossidi di fusione,
arricchimento nel metallo prezioso ed altre varietà.
Questa attrezzatura del forno elettrico ha le seguenti caratteristiche principali:
▲L'attrezzatura del forno elettrico è messa con la svitatura della copertura della fornace, il superiore caricamento, meccanismo semi-idraulico,
spillando attraverso lo scivolo di spillatura e l'installazione nel pozzo.
▲Facendo uso del tipo braccio trasversale conduttivo del tubo di rame.
▲Cavi raffreddati ad acqua di grande sezione trasversale di uso.
▲Adotti la struttura a guscio integrale della fornace.
▲Il fondo del forno elettrico adotta una struttura a forma di disco, che migliora l'affidabilità dell'attrezzatura
e prolunga il tempo di impiego.
▲La rotazione della copertura della fornace adotta la grande tecnologia della piattaforma girevole, che riduce lo spostamento del
il cavo raffreddato ad acqua, riduce l'impedenza, riduce la perdita elettrica, riduce il consumo di energia e
riduce l'area occupata.
▲Il regolatore dell'elettrodo dello SpA più avanzato è usato per assicurare l'accuratezza e l'affidabilità dell'elettrodo
sistema nella massima misura possibile.
▲Il circuito di sollevamento dell'elettrodo è fornito per impedire l'elettrodo la rottura e per accertarsi dell'operazione efficiente
della fornace.
▲Il metodo di regolazione del voltaggio del trasformatore è regolazione del voltaggio elettrica a vuoto.
▲Bobina secondaria: Compressione del corpo del trasformatore: La compressione della bobina adotta il cilindro speciale dell'olio della molla
i chiodi di pressione, tutte le bobine sono montati complessivamente ed essicato sotto vuoto.
▲Il trasformatore può essere sovraccaricato a lungo da 20% ed ha forza meccanica sufficiente per assicurare quello
può resistere ai frequenti impatti di cortocircuito.
▲Il trasformatore è del metodo forzato di raffreddamento ad acqua di circolazione dell'olio (OFWF), adottante una circolazione forzata senza difficoltà dell'olio
dispositivo di raffreddamento di acqua.
▲I materiali del centro del trasformatore sono fatti dei prodotti di alta qualità.
▲L'olio del trasformatore adotta l'olio 25#.
▲Il trasformatore è fornito di gas pesante, gas leggero e funzioni della protezione del releaser di pressione ed il su carico
il commutatore è fornito delle funzioni pesanti della protezione di gas.
4. Parametri tecnici principali
| NO. |
Oggetto |
Unità |
Valore |
Osservazione |
| 1 |
Capacità stimata del forno elettrico |
T |
2 |
|
| 2 |
Diametro di Shell |
millimetro |
Φ2200 |
Scivolo di spillatura |
| 3 |
Altezza di elevazione della copertura della fornace |
millimetro |
200 |
|
| La copertura della fornace svita l'angolo |
° |
~83 |
|
| Ascensore e rotazione della copertura della fornace |
|
|
Azionamento idraulico |
| 4 |
Diametro dell'elettrodo di grafite |
millimetro |
200 |
|
| Diametro concentrare del palo dell'elettrodo |
millimetro |
620 |
|
| Colpo di sollevamento dell'elettrodo |
millimetro |
1100 |
|
| Velocità massima up/down dell'elettrodo |
m/min |
3/2.5 |
|
| metodo di controllo |
|
|
azionamento dello Pignone-scaffale |
| Forma del braccio dell'elettrodo |
|
|
Tipo braccio trasversale conduttivo del tubo di rame |
| 5 |
Angolo di spillatura |
° |
45 |
massimo |
| Inclinazione delle scorie |
° |
15 |
massimo |
| 6 |
Capacità stimata del trasformatore del forno elettrico |
KVA |
1250 |
Può essere sovraccaricato da 20% |
| tensione primaria |
Chilovolt |
10/6.3 |
|
| Nessuna pressione di taglio |
V |
210-104 |
5- regolazione del voltaggio elettrica di non eccitazione livellata |
| corrente secondaria |
|
4000 |
|
| Forma di raffreddamento del trasformatore |
|
|
Forte raffreddamento ad acqua di circolazione dell'olio |
| |
|
|
|
| 7 |
pressione di esercizio del circuito idraulico |
MPa |
6 |
|
| medium di funzionamento |
|
|
Olio idraulico resistente all'uso |
| 8 |
sistema a acqua di raffreddamento |
|
|
Acqua industriale (acqua di raffreddamento compresa del trasformatore) |
| Pressione di entrata |
MPa |
>0.3 |
|
| Temperatura dell'acqua dell'entrata |
℃ |
≤32 |
|
| temperatura dell'acqua |
℃ |
<50 |
|
| Consumo dell'acqua di raffreddamento |
m.3 /h |
~20 |
|
Portata del rifornimento del forno elettrico di EAF-1.5T
| No. |
Oggetto |
Contenuto e portata |
Q'ty |
| 1 |
Parte meccanica |
|
|
| 1,1 |
Corpo della fornace (φ2200) |
Coperture della fornace, scivolo di spillatura, meccanismo della porta della fornace, ecc. |
1 insieme |
| 1,2 |
Anello di copertura raffreddato ad acqua della fornace |
Anello raffreddato ad acqua della fornace, ecc. |
1 insieme |
| 1,3 |
Meccanismo di sollevamento dell'elettrodo |
Tre insiemi delle colonne, del dispositivo della ruota della guida e delle parti d'isolamento, ingranaggio-scaffale-riduttore |
1 insieme |
| 1,4 |
Copertura che di sollevamento e
meccanismo rotatorio
|
Struttura girante della copertura della fornace, meccanismo di rotazione della copertura della fornace, meccanismo di sollevamento della copertura della fornace |
1 insieme |
| Cuscinetto rotatorio di vuotamento della copertura della fornace |
1 insieme |
| 1,5 |
Fornace che inclina meccanismo |
Inclinando culla, supporto orizzontale, inclinante piattaforma, rotazione della copertura della fornace e svitante supporto |
1 insieme |
| 1,6 |
Sistema di raffreddamento |
Carro armato di ritorno, del distributore d'acqua, valvole della conduttura e strumenti relativi |
1 insieme |
| 2 |
Parte a corrente forte |
|
|
| 2,1 |
Braccio trasversale conduttivo |
Tipo conduttivo braccio trasversale conduttivo del tubo di rame 3 pezzi, morsetti, anelli di fissaggio, ecc. |
1 insieme |
| 2,2 |
Breve sistema di rete |
Compensatori flessibili, tubi di rame conduttivi, giunti del cavo, sostegni e fermi, parti d'isolamento, ecc. |
1 insieme |
| |
|
Trasformatore corrente |
3 pc |
| 2,3 |
Cavo raffreddato ad acqua |
Cavo raffreddato ad acqua di grande sezione trasversale |
1 insieme |
| 3 |
Circuito idraulico |
|
|
| 3,1 |
Stazione idraulica |
Serbatoio dell'olio, filtro dell'olio ad alta pressione, blocchetto integrato della valvola, dispositivo di raffreddamento, accumulatore |
1 insieme |
| 3,2 |
cilindro idraulico |
inclinazione del cilindro |
1 |
| Elettrodo che preme cilindro |
3 |
| Copertura della fornace che di sollevamento cilindro rotatorio |
1 |
| 4 |
Parti elettriche |
|
|
| 4,1 |
Trasformatore della fornace |
HSSP-1250KVA, accessori del trasformatore e dispositivo di raffreddamento dell'petrolio-acqua |
1 insieme |
| 4,2 |
sistema ad alta pressione |
Gabinetto del commutatore di vuoto 10KV (6KV) |
1 insieme |
| 4,3 |
Fondamento a bassa tensione di controllo elettrico e sistema di controllo automatico |
Gabinetto di potere a bassa tensione, gabinetto di controllo elettrico, tavolo operatorio dello SpA e scatola principali di operazione di campo |
1 insieme |
