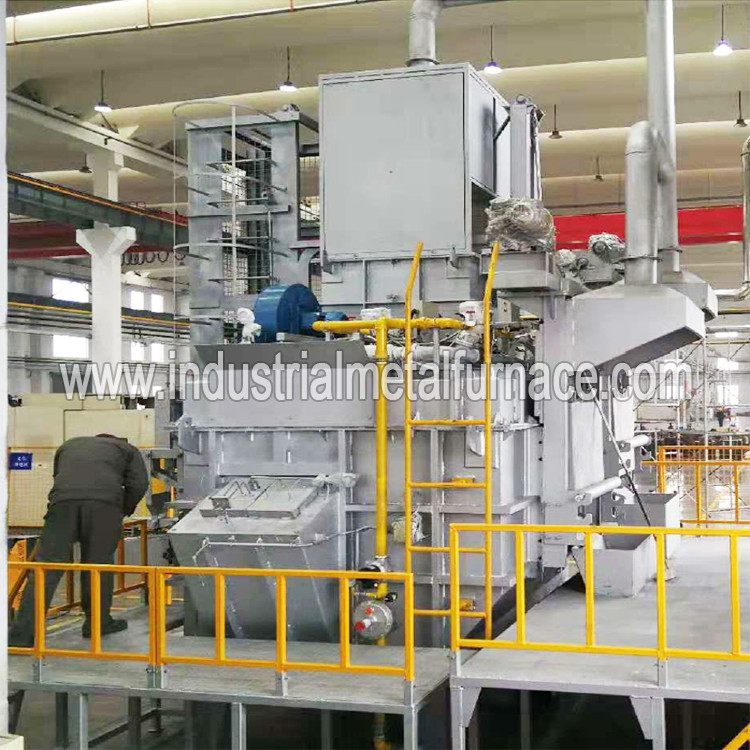

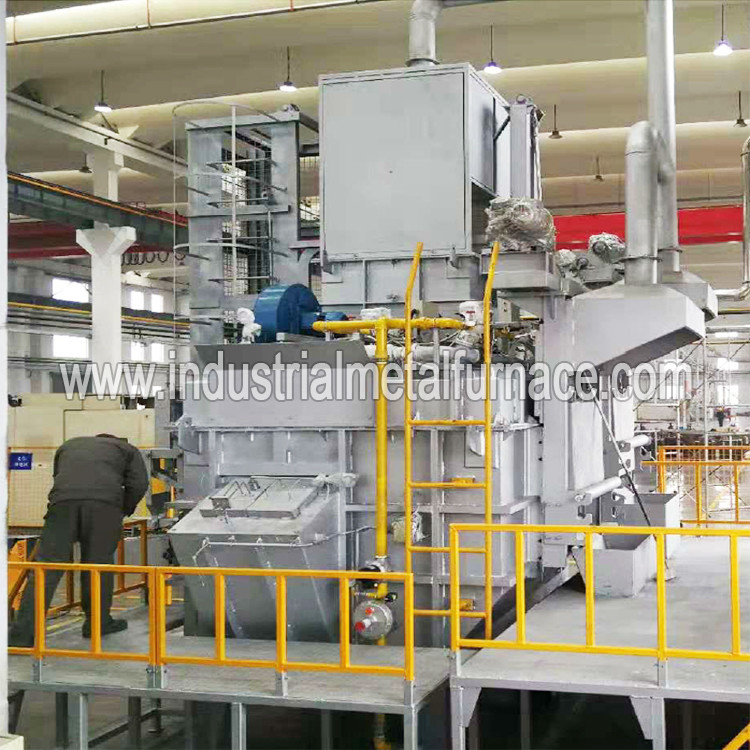

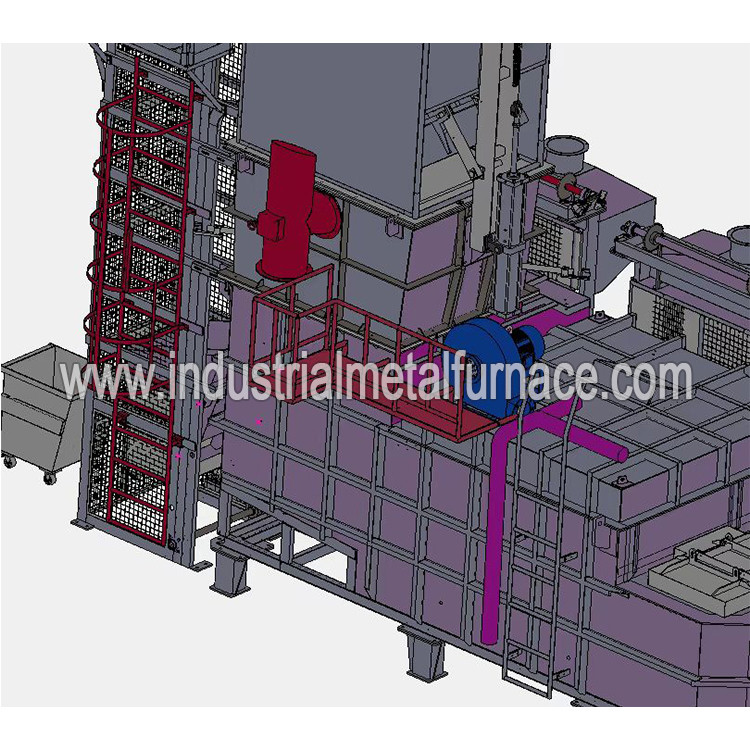

forno di fusione di alluminio industriale a gas di 250kg/H Cntinuous, forno di fusione del residuo di alluminio
1. Introduzione generale
Il forno di fusione di alluminio reverberatory della lega di alluminio ha una struttura compatta per sia la fusione che la funzione di conservazione del calore.
Lo stagno di fusione è costituito dal materiale di fusione di alluminio antiaderante di formazione, che ha la caratteristica di ad alta resistenza, facile
alla pulizia ed al tempo di impiego lungo. La fornace impiega la marca famosa del bruciatore, che ha accensione automatica, controllo della temperatura
e sopra i dispositivi di allarme di temperatura.
2. Parametri tecnici
|
2,1 modello: WDL-RJL-2500;
2,2 capacità della fornace: 6000kg;
2,3 tasso di fusione: 2500kg/hour (al metodo di lavoro continuo);
2,4 temperature liquide di alluminio: 720℃;
un'accuratezza di 2,5 controlli della temperatura: ±10℃;
2,6 combustibile: gas naturale, pressione del gas di valore 8600Kcal/M3: 5-8KPa (50-80mbar);
alimentazione elettrica 2,7: 380V 50HZ 17.5KW;
aria compressa 2,8: 0.5-0.7Mpa 1.5m3/h (con essiccazione e la separazione dell'acqua dell'olio)
2,9 altezze liquide di alluminio dello sbocco: 1650mm;
un metodo di 2,10 sbocchi: tipo pneumatico sbocco del tappo;
2,11 consumo del gas: 1) più di meno di 65N3/ton di alluminio (le seguenti circostanze dovrebbero essere riempite: il contenuto di residuo nel materiale restituito è meno di 5%, particolarmente quando non c'è residuo ossidato facilmente; il rapporto di materiale fuso è 50% per il materiale restituito (densità 400-500kg/M3) e 50% per il lingotto; la temperatura di liquido di alluminio fuso dopo la fusione è 750°C.)
2) Di meno che 58M3/ton di alluminio (servizio continuo, nessun materiale oleoso ed acquoso, nessun residui di alluminio, 30% del materiale di alluminio del forno di fusione del residuo (densità 400-500kg/M3), 70% del lingotto di alluminio; temperatura liquida di alluminio fusa, in base a 720℃)
3) Di meno che 55M3/ton alluminio (100% per i lingotti nel servizio continuo; temperatura liquida di alluminio dopo la fusione basata su 720°C.)
Il tempo di calcolo è cronometrato dopo che il materiale è messo dentro e la materia prima dell'input all'ora è superiore o uguale al volume di fusione all'ora. Quando la temperatura liquida di alluminio è raggiunta ed il liquido di alluminio è scaricato, l'uscita dell'acqua raggiunge l'efficienza di fusione specificata dall'attrezzatura e le 3 ore minime è un ciclo statistico, prendono il valore medio come la norma del consumo di energia dell'unità.
2,12 lingotti di alluminio: R14 o ADC12, peso medio: 8kg o più di meno;
2,13 temperature liquide di alluminio massime: 750°C;
tasso di riempimento di fusione della camera 2,13: 50% (rottami mateiral suddiviso);
2,14 dimensione massima di materiale riciclato: deve essere più piccole delle dimensioni interne del carretto materiale;
Nota: I parametri di cui sopra devono riempire le seguenti circostanze:
A) Il forno di fusione di alluminio dovrebbe essere in uno stato stabile del servizio continuo per più di 6 ore.
B) Il consumo di combustibile medio di 3 ore nella fusione continua è il valore calcolato.
C) Il potere calorifico reale di combustibile è 8600Kcal/NM3.
D) La fornace della fusione dei metalli e l'attrezzatura industriali di accompagnamento sono nell'operazione normale.
E) Il consumo di energia di degassamento, di rimozione delle scorie e di tempo di tenuta non è incluso nella gamma del consumo di energia.
|
3. Sistema di combustione
3,1 il sistema di combustione consiste di un fan, la valvola a farfalla, la valvola a sfera, il pressostato, il manometro, elettrovalvola a solenoide,
Rilevazione UV, tubo flessibile del metallo e bruciatori. Il bruciatore di fusione della camera è di un tipo lungo della fiamma e del bruciatore di tenuta della camera
è di un tipo piano della fiamma.
3,2 il sistema di combustione è installato con le varie rilevazioni per accertarsi dell'impiego normale delle attrezzature: A. rilevazione UV,
per individuare se l'accensione del bruciatore riesce; B. rilevazione del livello di liquido, quando il liquido di alluminio dentro le portate della fornace
un alto livello, il bruciatore funzionerà a potere riduttore; Rilevazione di C. Pressure, quando la pressione nella rete di tubazioni è anormale,
le edizioni del sistema un allarme.
4. Sistemi del controllo automatico della temperatura
La fornace a gas della fusione dei metalli impiega una combinazione di parecchie componenti elettriche per il controllo di
oggetti di temperatura, così accertandosi dell'impiego sicuro ed affidabile delle attrezzature controllate. Le funzioni principali
del sistema di controllo elettrico sia: regolatore automatico, sensore, trasmettitore, azionatore (organo di comando finale),
interfaccia dell'ingresso/uscita (interfaccia dell'ingresso/uscita)
ed altre componenti del controllo a circuito chiuso.
Controllo della temperatura non lineare e del tempo variante, tempo di reazione veloce e alta precisione. Stabilità del sistema di controllo
ed adattabilità.
Lo SpA del regolatore programmabile del forno di fusione del residuo di alluminio interagisce con il HMI per l'esecuzione interna di
operazioni di logica, sequenziali
operazioni di controllo ed uscite analogiche, fornenti una soluzione ideale per il controllo facile della temperatura della fornace.
4,1 forte tolleranza ambientale
Sulla base della sua forte tolleranza alle condizioni ambientali, il livello elevato della protezione è, compreso il funzionamento
la temperatura e la temperatura di stoccaggio è più ampie.
funzione potente 4,2: funzione d'archiviatura di dati di sostegno del touch screen e dell'annotazione dell'allarme, temperatura astuta potente
la funzione dell'esposizione di tendenza della gestione, là è le capacità potenti e ricche di comunicazione, Ethernet integrata
interfaccia di comunicazione, porta USB, RS-485 interfaccia di comunicazione, porta seriale accessoria (segnale dello SB RS232/485
bordo), modulo di espansione di EM. comando di protocollo dello schiavo di modbus. micro fessura per carta di deviazione standard, terminale di potere del sensore del CPU.
5. Elenco componenti principale dei forni di fusione di alluminio
|
No.
|
Nome
|
Modello
|
Quantità |
| 1 |
Regolatore dello SpA (Siemens) |
CPU SR60 DI S7-200 SMART |
1 |
| 2 |
Modulo di entrata analogica dello SpA |
EM AT04 DI S7-200 SMART |
1 |
| 3 |
Modulo di uscita analogica dello SpA |
EM AQ02 DI S7-200 SMART |
1 |
| 4 |
Touch screen (Siemens) |
IE 1000 DI SMART |
1 |
| 5 |
Interruttori miniatura
Schneider
|
IC652P C10A |
1 |
| 6 |
Interruttori Schneider del motore |
GV2-ME12C |
1 |
| 7 |
Contattori Schneider di CA |
LC1D12M7C |
1 |
| 8 |
Relè intermedi Schneider |
RXM2LB2P7 |
5 |
| 9 |
Commutatori di pulsante Schneider |
XB5AW33BIC |
2 |
| 10 |
Commutatore di arresto di emergenza Schneider |
XB5ASS542C |
1 |
| 11 |
Luci di segnalazione Schneider |
XB2-BVM3LC |
3 |
| 12 |
Sensori fotoelettrici OMRON |
E3Z-T61 2M |
2 |
| 13 |
Connettore resistente |
HDH024-01 |
2 |
| 14 |
Di fiamme (barretta di rilevazione dello ione) |
M14 |
1 |
| 15 |
Regolatore di programma dell'accensione (Honeywell) |
TBC2800/A10000 |
2 |
| 16 |
Trasformatore dell'accensione (Zhe I) |
BGY004-8/GS25P 220V |
2 |
| 17 |
Commutatore magnetico |
CS1-U |
1 |
| 18 |
Azionatore proporzionale del motore (Honeywell) |
M7284A1004
(CA 220V 7284)
|
2 |
| 19 |
Accensione del gas ed elettrovalvola a solenoide di combustione (Giappone CKD) |
AB4103-07 (CA 220V) |
2 |
|
20
|
Elettrovalvola a solenoide di fusione di combustione del gas (Honeywell) |
DN80 (CA 220V) |
2
|
|
21
|
Elettrovalvola a solenoide dell'ustione della tenuta del gas (Honeywell) |
DN40 (CA 220V) |
1
|
| 22 |
Di fiamme FIREYE |
UV1AL-6 |
|
| 23 |
Valvola di riduzione della pressione
L'Italia Fite
|
DN65 |
1 |
| 24 |
Valvola a farfalla manuale
Meglio
|
(Filo DN80 con la scala) |
1 |
| 25 |
Valvola matrice del gas (Honeywell) |
DN80 (CA 220V) |
1 |
| 26 |
Commutatore di pressione del gas (sterchi) |
A2210 (allarme di pressione bassa) |
1 |
| 27 |
Commutatore di pressione del gas (sterchi) |
A2310 (allarme ad alta tensione) |
1 |
| 28 |
Commutatore di pressione d'aria (sterchi) |
A2310 (allarme di pressione bassa) |
1 |
|
29
|
Dispositivo di rilevazione materiale nella torre della fornace (sistema di Omron) |
E3JK-5M (220V) |
1
|
|
30
|
Dispositivo di rilevazione livellato liquido della sala d'aspetto (sistema di Omron) |
61F-GP-N |
1
|
| 31 |
Cilindro del coperchio della fornace (Taiwan Airtac) |
SC125X800STCM1 |
1 |
| 32 |
Vuoti la bombola del porto (Taiwan Yadec) |
SC80×200-CA-CB |
1 |
| 33 |
Componenti di bassa tensione |
OMRON, Schneider, ecc |
|
Note: Le componenti marcano a caldo per le componenti delle fornaci della fusione di alluminio
hanno potuto essere cambiate a quei equivalenti senza notare il cliente dovuto l'indisponibilità della corrente un.
