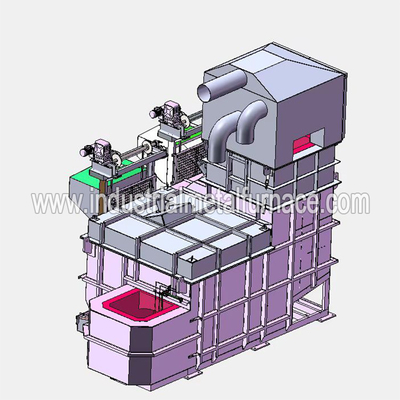

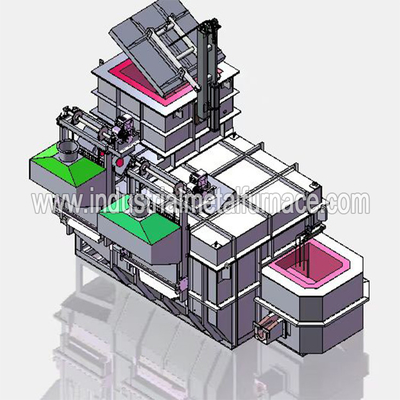

un forno di fusione di alluminio industriale a gas continuo di 2500 kg/h, forno di fusione del residuo di alluminio
1. Introduzione generale
Il forno di fusione di alluminio a gas è un di tipo continuo ed ha sia la camera di tenuta che la camera di fusione.
Ha una struttura compatta per sia la fusione che la funzione di conservazione del calore. Lo stagno di fusione è costituito dalla una volta formazione antiaderante
materiale di fusione di alluminio, che ha la caratteristica di ad alta resistenza, di facile alla pulizia ed al tempo di impiego lungo. La fusione a gas
la fornace impiega la marca famosa del bruciatore, che ha accensione automatica, controllo della temperatura e sopra i dispositivi di allarme della temperatura.
2. Parametri tecnici del forno di fusione del residuo di alluminio
|
2,1 modello: WDL-RJL-2500;
2,2 capacità della fornace: 6000kg;
2,3 tasso di fusione: 2500kg/hour (al metodo di lavoro continuo);
2,4 temperature liquide di alluminio: 720℃;
un'accuratezza di 2,5 controlli della temperatura: ±10℃;
2,6 combustibile: gas naturale, pressione del gas di valore 8600Kcal/M3: 5-8KPa (50-80mbar);
alimentazione elettrica 2,7: 380V 50HZ 17.5KW;
aria compressa 2,8: 0.5-0.7Mpa 1.5m3/h (con essiccazione e la separazione dell'acqua dell'olio)
2,9 altezze liquide di alluminio dello sbocco: 1650mm;
un metodo di 2,10 sbocchi: tipo pneumatico sbocco del tappo;
2,12 lingotti di alluminio: R14 o ADC12, peso medio: 8kg o più di meno;
2,13 temperature liquide di alluminio massime: 750°C;
tasso di riempimento di fusione della camera 2,14: 50% (rottami mateiral suddiviso);
2,15 dimensione massima di materiale riciclato: deve essere più piccole delle dimensioni interne del carretto materiale;
Nota: I parametri di cui sopra devono riempire le seguenti circostanze:
A) Il forno di fusione dovrebbe essere in uno stato stabile del servizio continuo per più di 6 ore.
B) Il consumo di combustibile medio di 3 ore nella fusione continua è il valore calcolato.
C) Il potere calorifico reale di combustibile è 8600Kcal/NM3.
D) La fornace della fusione dei metalli e l'attrezzatura di accompagnamento sono nell'operazione normale.
E) Il consumo di energia di degassamento, di rimozione delle scorie e di tempo di tenuta non è incluso nella gamma del consumo di energia.
|
3. Dispositivo di carico automatico
3,1 questo dispositivo è installato ai fini di input rapido e continuo dei lingotti e della fornace di alluminio
il reburn rottama senza danneggiare il letto della fornace ed ha le seguenti proprietà e parametri.
|
Tipo macchina d'alimentazione del carrello
|
Modello |
WDL-RJL-2500 |
| Agenzia di sollevamento |
Metodo del comando a catena |
| Capacità di carico |
Capacità di carico massimo 600KG |
| Dimensione permissibile del carretto materiale |
±10MM |
| Riduttore di velocità |
BWED 31-153-YEJ 2.2KW -4P |
| Rapporto di riduzione |
1/153 |
| Capacità del motore |
3KW.4P.380V.50HZ |
| Acceleri |
6,1 m/min |
| Carretto materiale |
4 insiemi (950*950*680) |
| Altri accessori |
Asse, catena, cuscinetto, copertura della rete di sicurezza, commutatore di limite, torre, ecc. |
| Velocità che riduce motore |
BWED 31-153-YEJ 3KW -4P |
1 |
| Rapporto di riduzione |
1:153 |
1 |
| Limitatore di coppia |
TL700-2 |
1 |
| Catene |
16A-2.5-1200 |
1 |
4. Consumo del gas di forno di fusione di alluminio
Consumo del gas:
1) di meno che 65N3/ton di alluminio (le seguenti circostanze dovrebbero essere riempite: il contenuto di residuo in restituito
il materiale è meno di 5%, particolarmente quando non c'è residuo ossidato facilmente; il rapporto di materiale fuso è
50% per il materiale restituito (densità 400-500kg/M3) e 50% per il lingotto; la temperatura di fuso
il liquido di alluminio dopo la fusione è 750°C.)
2) Di meno che 58M3/ton di alluminio (servizio continuo, nessun materiale oleoso ed acquoso, nessun residui di alluminio,
30% del materiale della fornace (densità 400-500kg/M3), 70% del lingotto di alluminio; temperatura liquida di alluminio fusa,
basato sopra 720℃)
3) Di meno che 55M3/ton alluminio (100% per i lingotti nel servizio continuo; temperatura liquida di alluminio dopo
fusione basata su 720°C.)
Il tempo di calcolo è cronometrato dopo che il materiale è messo dentro e la materia prima dell'input all'ora è maggior di o uguale
al volume di fusione all'ora. Quando la temperatura liquida di alluminio nella fornace di alluminio della fusione dei metalli
è raggiunto ed il liquido di alluminio è
scaricata, l'uscita dell'acqua raggiunge l'efficienza di fusione specificata dall'attrezzatura ed i 3 minimi
le ore è un ciclo statistico, prendono il valore medio come la norma del consumo di energia dell'unità.
6. Portata del rifornimento
| No. |
Tipo |
Q'ty |
| 1 |
Corpo dell'attrezzatura |
1 insieme |
| 2 |
Sistema di combustione |
1 insieme |
| 3 |
Dispositivo di rilevazione di sicurezza di combustione |
1 insieme |
| 4 |
Dispositivo di rilevazione di sicurezza di combustione |
1 insieme |
| 5 |
Conduttura bassa della pressione dell'aria |
1 insieme |
| 6 |
Rivelatore livellato (liquido) materiale |
1 insieme |
| 7 |
Linee elettriche secondarie |
1 insieme |
| 8 |
Dispositivo d'alimentazione |
1 insieme |
| 9 |
Dispositivo elettrico del gabinetto di controllo |
1 insieme |
| 10 |
Carretto d'alimentazione |
4 unità |
