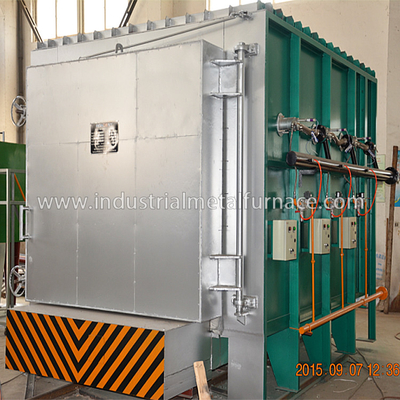

Fornace elettrica a forma di scatola centigrado di trattamento termico di 850 gradi,
Fornace inferiore dell'automobile per il trattamento di tempera
1. Applicazione
La fornace a forma di scatola elettrica di trattamento termico pricipalmente è utilizzata per il trattamento termico di tempera di
varie parti. Il caricamento è fatto manualmente.
2. Parametri tecnici principali
| No. |
Oggetto |
Parametri tecnici |
| 1 |
Potere stimato |
90Kw (1-100%) regolabile |
| 2 |
Alimentazione elettrica |
380V, 3P, 50Hz |
| 3 |
Temperatura nominale |
850℃ |
| 4 |
Tempo di aumento di temperatura vuoto della fornace |
≤1.5hours |
| 5 |
Zona di controllo |
1 zona, controllo indipendente |
| 6 |
efficace dimensione di lavoro
|
1200×1200×1200mm (L×W×H) |
| 7 |
Collegamento dell'elemento riscaldante |
Y |
| 8 |
uniformità di temperatura
|
±8℃ |
| |
accuratezza di mesaurement di temperatura
|
±1℃ |
| 10 |
Consumo di energia vuoto della fornace |
≤18% |
| 11 |
Metodo del controllo della temperatura |
SCR, regolatore di temperatura programmabile di Shimaden Giappone del regolatore di PID con un lavoro di 485 interfacce di comunicazione con il touch screen a 10,1 pollici.
Il touch screen può registrare i dati storici, i processi del deposito, le chiavette USB dell'esportazione, gli screenshot della presa ed altre funzioni, con un allarme eccessivo della temperatura.
|
| 12 |
aumento di temperatura della superficie della fornace |
<45℃ |
| 13 |
Elemento riscaldante |
0Cr25AL25 (striscia) |
| 14 |
Disco del carrello ferroviario |
CrMnN, spessore di 30mm |
| 15 |
Metodo di caricamento |
Caricamento del carrello elevatore o del manuale nella fornace |
| 16 |
Ventilatore elicoidale |
Il sistema di circolazione dell'aria calda di questa attrezzatura pricipalmente consiste dei ventilatori elicoidali raffreddati ad acqua stabiliti 1 2.2KW. Il calore emesso dall'elemento riscaldante è soffiato uniformemente nell'efficace area di lavoro dal fan di circolazione. Il materiale del fan e dell'asse è Cr25Ni20. Per assicurare l'uso normale dei cuscinetti, il metodo di raffreddamento è raffreddamento ad acqua. |
| 17 |
Metodo di apertura della porta della fornace |
Apertura laterale manuale, compressione a spirale |
| 18 |
Rivestimento refrattario di forni |
struttura refrattaria ad alta temperatura della fibra |
3. Introduzione strutturale
La fornace a forma di scatola dell'ossequio di calore JRX3-90-9 pricipalmente è compresa il corpo della fornace, il rivestimento, porta della fornace
e sistema di compressione della porta, elemento riscaldante e dispositivo fisso e sistema del controllo della temperatura.
un corpo di 3,1 fornaci, 1 messo
3,2 che allineano
una porta di 3,3 fornaci e sistema di compressione
fondo del forno portante 3,4
Il fondo del forno elettrico portante di trattamento termico è compreso
ente refrattario di lavoro di muratura e disco termoresistente CrMnN.
corpo di lavoro di muratura: Il carrello ferroviario è costruito con una combinazione pesante di mattoni refrattari dell'alta allumina,
mattoni refrattari leggeri e mattoni di conservazione di calore. Le parti ed il settore di sopporto incastrati del peso
bricked particolarmente con tipo pesante alti mattoni refrattari di alluminio. C'è inoltre spazio libero
andato per l'espansione allineante refrattaria una volta riscaldato.
Il disco del carrello ferroviario è fatto di CrMnN con uno spessore totale di 30mm. Il massimo
la temperatura è ℃ del ≤ 950, che può essere usato a lungo senza deformazione e fendersi.

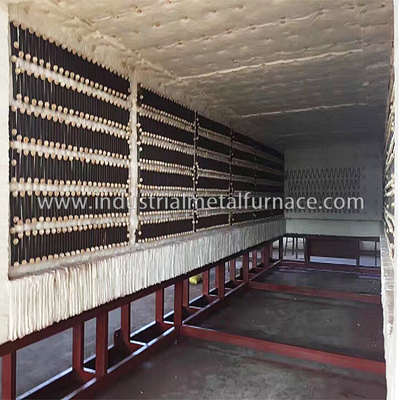

elemento riscaldante 3,5
elemento riscaldante: Le strisce della resistenza della lega di spirale-forma della resistenza 0Cr25AL5 sono montate
in 2 pareti laterali, in parete posteriore, nella porta della fornace e nel fondo del carrello ferroviario.
sistema di controllo elettrico 3,6, 1 messo
4. Portata del rifornimento
| No. |
Oggetto |
Q'ty |
Note |
| 1 |
Corpo della fornace |
1 insieme |
Compreso 1 insieme del ventilatore elicoidale di raffreddamento ad acqua |
| 2 |
Sistema di azionamento elettrico |
1 insieme |
1 insieme per la porta della fornace |
| 3 |
Elemento riscaldante |
1 insieme |
Striscia di resistenza |
| 4 |
Ventilatore elicoidale |
1 insieme |
|
| 5 |
Sistema del controllo della temperatura |
1 insieme |
|
| 5,1 |
Gabinetto di controllo |
1 pc |
|
| 5,2 |
Regolatore di temperatura |
1 pc |
Shimaden, Giappone, programmabile |
| 5,3 |
SCR |
3 pc |
KS-500A |
| 5,4 |
Filo di piombo della compensazione |
20m |
|
| 5,5 |
Coppie termiche |
1 pc |
Tipo di K |
| 6 |
Componenti elettriche |
1 insieme |
SCR, commutatore dell'aria, amperometro, voltometro, relè di calore e commutatori |
| Nota: La configurazione di cui sopra della fornace per il trattamento termico dei metalli può essere cambiata alle marche di livello equivalente senza notare il cliente dovuto disponibilità componente. |
