Forno di fusione in metallo industriale ad alta efficienza per tempra dell'albero HRC50-55 2,5-3 mm strato di indurimento
1. Requisiti dell'utente
Categoria di elementi di elaborazione/test | Utilizzato per l'estinzione dell'albero | |
Gamma di dimensioni per prodotti trasformati
|
Materiale del prodotto | |
Il diametro massimo del prodotto | Φ22 (i disegni geometrici devono prevalere) | |
Efficace strato di indurimento | 2,5-3 mm | |
Requisiti di durezza | HRC50-55 | |
Requisiti tecnici dopo il trattamento termico | I requisiti tecnici dopo il trattamento termico devono essere conformi agli attuali standard dipartimentali nazionali e pertinenti. | |
Protezione della sicurezza | Conforme agli attuali standard nazionali, dotati di coperture protettive e chiaramente etichettate per il pericolo e le alte temperature. | |
Requisiti ambientali | Conformazioni con gli attuali standard nazionali. | |
Requisiti di aspetto | Il colore dell'alimentazione deve essere soggetto alle specifiche della fabbrica del fornitore e la macchina utensile deve essere determinata dalle specifiche della fabbrica dell'acquirente. Richiedono il layout di tubi olio, fonti di gas e linee elettriche per essere ragionevoli, pulite ed esteticamente gradevoli; Il dispositivo di trasmissione deve adottare dispositivi a prova di polvere e protettiva |
2. AttrezzaturaSelezione,Composizione eDeSignREquirementi
Composizione di selezione: in base ai requisiti proposti dalla tua azienda, ti consigliamo
il seguente set completo di apparecchiature di indurimento a induzione (potenza di alimentazione a induzione di
200kW, frequenza di lavoro di 8-30kHz), comprese le seguenti attrezzature specifiche:

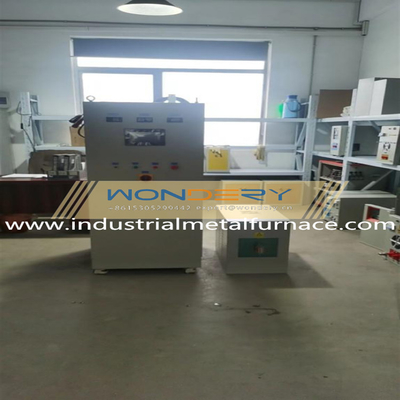

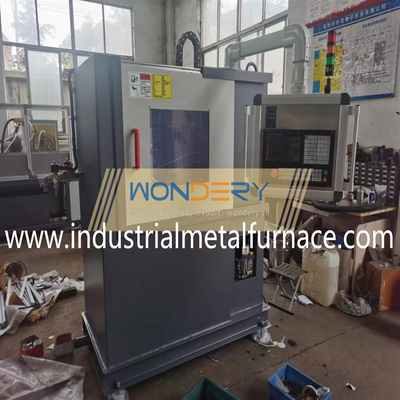

NO. | Articolo | Modello | Quantità | Osservazione |
1 | Alimentazione di riscaldamento a induzione | 160KW | 1 set | |
2 | CNC Vertical Exhinking Machine (Transformer si sposta su e giù) | LS-1000 | 1 set | |
3 | Speciale bobina di induzione | Sensore dedicato | 5 pezzi |
Personalizzato in base alla dimensione del prodotto |

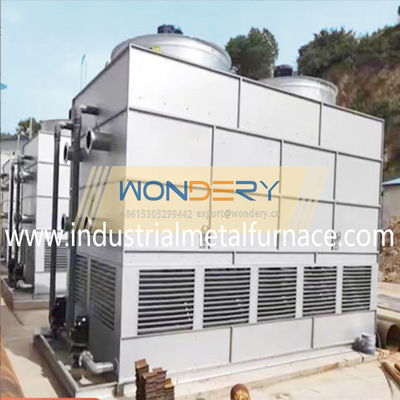

4 | Raffreddamento chiuso e pompa dell'acqua | 30T | 1 set |
3. Processo operativo:L'apparecchiatura sposta il pezzo su e giù per la scansione
spegnimento.
Processo di spegnimento: può essere caricato manualmente o tramite robot. 1. Regola il trasformatore mobile
Coil al centro di riscaldamento del prodotto, utilizzare il programma modificato per avviare il riscaldamento automatico,
regolare la potenza corrispondente in base alla velocità di temperatura durante il riscaldamento e quando
Il riscaldamento è finito, interrompere il riscaldamento, ritardare il raffreddamento, reimpostare i servitori superiore e inferiore,
e l'elaborazione è completata. → Porta via il pezzo.
Requisiti di progettazione: l'apparecchiatura è necessaria per avere modalità automatica e modalità manuale.
I requisiti specifici sono i seguenti:
1) La macchina utensile adotta una struttura di macchine utensili verticali. Il sistema ha un manuale
e le funzioni automatiche e la workstation possono essere ruotate, sollevate e abbassate.
2) L'avvio e l'arresto dell'alimentatore devono avere due modalità: "controllo manuale" e "controllo remoto".
3) Frequenza di oscillazione dell'alimentazione 8-30kHz, potenza nominale 200kW.
4) Il requisito di accuratezza del posizionamento ripetuta della piattaforma mobile della macchina per l'estinzione
Il trasformatore di strumenti è ≤0,05 mm.
5) L'intero set di apparecchiature deve avere funzioni di funzionamento manuale e automatico e il
Il pannello di controllo dell'apparecchiatura deve avere una funzione di velocità regolabile. Anche l'attrezzatura è
richiesto per avere funzioni di programmazione e archiviazione arbitrarie e elaborazioni diverse
I parametri possono essere impostati in base ai requisiti di processo di diversi lavoratori.
Il sistema di controllo deve avere una funzione di bloccaggio password per evitare il personale non autorizzato
dalla modifica dei parametri di processo.
6) Colore dell'intera attrezzatura: prevalga il default della fabbrica. AVVERTENZA PER IL SICUREZZA
I colori devono essere implementati in conformità con i corrispondenti standard di sicurezza nazionali.
Il senso generale è forte, facile da debug e mantenimento e la disposizione del tubo dell'olio,
La fonte di gas e la linea di alimentazione devono essere ragionevoli, pulite e belle; IL
Il dispositivo di trasmissione deve adottare le necessarie misure di polvere.
4. Alimentazione di riscaldamento a induzione
4.1 Parametri tecnici
Modello | 160KW |
Tipo | Alimentazione al riscaldamento a induzione ad altissima frequenza |
Tensione nominale | AC380V, 50Hz |
Potenza nominale (configurazione standard) | 200kW |
Intervallo di regolazione della potenza | Regolabile nell'intervallo del 10%-100% |
Precisione del controllo del potere | ± 0,5% |
Frequenza di output | Frequenza 5-30kHz |
Fattore di potenza inverter | ≥98% |
Metodi di controllo | Il controllo interno e il telecomando possono essere commutati a piacimento |
Temperatura ambiente operativa | 0-40 ℃ |
Umidità dell'ambiente operativo | ≤90%RH |
Usa l'altitudine | ≤1000 m |
Metodo di raffreddamento | Combinazione di raffreddamento ad acqua forzato e raffreddamento |
4.2 La parte di controllo dell'attrezzatura: principalmente composta da alimentatore, regolatore,
Controllo del cambiamento di fase, circuito di protezione, circuito adattivo sequenza di fase, calcolo dell'avvio
circuito, tracciamento della frequenza dell'inverter, formazione di impulsi inverter, amplificazione degli impulsi e
trasformatore di impulsi. I suoi componenti principali adottano ad alta prestazione, ad alta densità, su larga scala
Circuiti integrati ASIC-2 speciali prodotti negli Stati Uniti, in modo che i circuiti interni
Tranne il regolatore sono tutti digitalizzati e la parte del trigger del raddrizzatore non richiede alcuna
regolazione e ha le caratteristiche di alta affidabilità, simmetria ad alto impulso, forte
Prestazioni anti-interferenza, velocità di risposta rapida, ecc. E a causa della sequenza di fase
Circuito adattivo, non è richiesto alcun trasformatore sincrono, quindi il lavoro di regolazione della fase
La sequenza e la sincronizzazione vengono eliminate durante il debug in loco. È solo necessario
per collegare la linea di gate del transistor al terminale corrispondente della scheda di controllo,
e la parte del raddrizzatore può essere messo in funzione.
4.3 Modalità di avvio del sensore: la modalità iniziale del sensore è la frequenza di spazzatura
Avvio a tensione zero, il che significa che durante il processo di avvio del sensore, il carico
la tensione e la corrente aumentano gradualmente da zero, quindi non vi è alcun impatto di corrente sul
Griglia elettrica. Il circuito di partenza è dotato di un circuito di partenza ripetitivo automatico,
Il che rende il tasso di successo di partenza al 100 %. Il circuito di tracciamento della frequenza adotta il
Schema medio di campionamento del valore, che migliora la capacità anti-interferenza dell'inverter.
4.4 TRIGGER INVERTER: adotta la frequenza a tensione zero a tensione zero, che deve solo farlo
Prendi un segnale di feedback di tensione di frequenza media e non ha bisogno del segnale di corrente
Sul condensatore ad alta frequenza nel circuito di slot. È essenzialmente equivalente al
Circuito di autoeccitazione, che appartiene al circuito di feedback del valore medio. Dal momento che non si avvia
Il circuito deve essere aggiunto al circuito principale, nessuna pre-magnetizzazione o pre-caricamento
È richiesto il processo di avvio, quindi il circuito principale è semplificato e il processo di debug è semplice.
4.5 Circuito limitante di tensione e corrente: per proteggere l'IGBT, una volta la tensione e la corrente del
IGBT supera il valore nominale, l'angolo di trigger del transistor sul lato del raddrizzatore è immediatamente
Regolato per limitarlo automaticamente al valore nominale.
4.6 Tutti i circuiti di controllo sono su un circuito stampato, riducendo notevolmente i guasti causati da esterni
connessioni di contatto.
4.7 I parametri dei componenti elettrici chiave sono stabiliti attraverso la simulazione del computer
e dimostrato dagli esperimenti più accurati di quelli dei metodi classici. Il metodo
Il design ha una maggiore precisione e affidabilità.
4.8 Circuito di protezione del sensore
4.8.1 Circuito di protezione eccessiva e di taglio:
Il valore di cut-off è generalmente impostato sul 105% della corrente nominale e il valore eccessivo è
generalmente impostato sul 110% della corrente nominale. Quando la corrente DC raggiunge 1,05 volte il
corrente nominale, il segnale di corrente prelevato dal trasformatore di corrente è invertito dall'inverter,
e il impulso di grilletto del raddrizzatore viene tirato indietro. Cioè, l'angolo di trigger dell'impulso viene modificato
Ridurre la corrente e svolgere un ruolo nel tagliare la corrente. Quando la corrente DC raggiunge
1,1 volte la corrente nominale, l'angolo del trigger dell'impulso viene estratto a 150 gradi e il
L'alimentazione ad alta frequenza si spegne automaticamente. Allo stesso tempo, la sovracorrente
La luce dell'indicatore è accesa per inviare un segnale di allarme.
4.8.2 Circuito di protezione della tensione di sovratensione e taglio
Il valore di cut-off è generalmente impostato sul 105% della tensione nominale e il valore di sovratensione
è generalmente impostato sul 110% della tensione nominale. Quando raggiunge la tensione ad alta frequenza
1,05 volte la tensione nominale, il segnale di tensione prelevato dalla tensione ad alta frequenza
Il trasformatore viene invertito dall'inverter e l'impulso di trigger raddrizzatore viene tirato indietro.
Cioè, l'angolo di trigger dell'impulso viene modificato per ridurre la tensione e svolgere un ruolo in
Tagliare la tensione. Quando la tensione ad alta frequenza raggiunge 1,1 volte la valutazione
Tensione, l'angolo di trigger dell'impulso viene estratto a 150 gradi e la potenza ad alta frequenza
Fornire automaticamente chiudersi. Allo stesso tempo, la luce dell'indicatore di sovratensione è accesa
Invia un segnale di allarme.
4.8.3 Circuito di protezione da perdita di sottotensione e perdita di fase
Il circuito di controllo dell'alimentazione ad alta frequenza è dotato di rilevamento di una tensione
protezione. Quando la tensione della linea in arrivo è inferiore al 10%, la protezione della sottotensione
Circuito blocca l'impulso del trigger del raddrizzatore, in modo che non sia possibile essere l'alimentazione ad alta frequenza
iniziato. Quando manca l'ingresso CA trifase, oltre a bloccare il trigger del rettificatore
Pulse, guida anche la luce dell'indicatore per suonare un allarme.
4.8.4 Protezione della carenza d'acqua
Collegare il contatto normalmente aperto del relè di pressione dell'acqua in serie con l'alta frequenza
Circuito di controllo dell'alimentazione. Quando la pressione dell'acqua è inferiore a 1,5 kg/cm3, il controllo
Il circuito non può essere eccitato e l'alimentazione ad alta frequenza non può essere attivato, quindi
Realizzare un ruolo nella protezione della carenza idrica.
4.8.5 Processo di produzione del sensore: la bobina del sensore è realizzata in rame senza ossigeno T2
Tubo dopo ricottura, sottaceto, saponificato e spruzzato con 167 tipi di alta temperatura
Vernice isolante resistente, resistente all'umidità e ad alta resistenza.
3.9 Fornitori e origini dei principali componenti di alimentazione:
NO. | Nome | Specifiche e modelli | Produttore |
1 | IGBT | FF200K12KS4 | Tecnologie Infineon |
2 | Contattore principale | 400a | Chint, Zhejiang |
3 | Modulo rettificatore | 400A /1600V | Ruihe, Changzhou |
4 | Condensatore risonante | 2.6 | Alcon, India |
5 | Condensatore filtro | 1000uf/800vdc | CRE New Energy, Wuxi |
6 | Controllo trasformatore, filtro | Parti elettriche ausiliarie | Chint, Zhejiang |
7 | Scheda di controllo principale | 200kW | La nostra fabbrica |
8 | Inverter Drive Board | 200kW | La nostra fabbrica |
