1Introduzione al prodotto

Il forno elettrico di tenuta del tipo piscina è adatto principalmente per il calore

per la conservazione delle soluzioni di metalli non ferrosi e può essere utilizzato per

conservazione termica centralizzata delle macchine per la colata a stampo, colata centrifughe,

Fusione per gravità, fusione di precisione e altri processi.

2. Composizione delle attrezzature

Questo prodotto è costituito da tre parti: corpo del forno, elemento di riscaldamento e

La parte superiore della casella di controllo elettrica è la

circuito di controllo, e la parte inferiore è il circuito di alimentazione; il corpo del forno

è costituito principalmente dalla camera di alimentazione, la camera di assunzione del materiale,

la camera di riscaldamento e di isolamento, ecc.

L'acciaio e la piastra di acciaio, e vari materiali refrattari leggeri sono

La vasca fusa è fonduta nel suo insieme con alluminio antiaderente

materiale di fusione per garantire la composizione in lega del liquido fuso.

Gli elementi di riscaldamento e i materiali isolanti delle barre di carbonio di silicio sono:

con una temperatura di 20 °C o più

superficie liquida in lega di alluminio nella piscina fusa, con elevata temperatura

efficienza e comodità di manutenzione, pulizia e spostamento.

3- Vantaggi e caratteristiche del tipo di forno

L'elemento di riscaldamento utilizza più barre di carbonio di silicio a bassa potenza o

con una lunghezza massima di 20 mm o più ma non superiore a 50 mm

velocità e ridurre la perdita di ossidazione del liquido di alluminio.

Il sistema di controllo ha un'elevata precisione di controllo (entro ± 5°C) per il

temperatura del liquido di alluminio, e ha funzioni come PID automatico

controllo della temperatura, monitoraggio della temperatura e proporzionale automatico

regolazione della potenza di uscita.

Con una struttura isolante unica, la temperatura della superficie del forno aumenta

è inferiore a 25°C, il che può ridurre efficacemente l'impatto sull'ambiente circostante

temperatura e garantire la sicurezza degli operatori.

Il rivestimento del forno adotta resistenza alle alte temperature, alta resistenza e antiaderente

materiale refrattario di alluminio della Allied Mineral Products (Tianjin) Co.,Ltd., con

una durata di servizio superiore a 5 anni (garanzia di tre anni).

4.Parametri dell'apparecchiatura

Nota: lo standard statistico per il consumo di energia in 24 ore è che la temperatura

di liquido di alluminio aggiunto al forno di tenuta è ≥ la temperatura di funzionamento.

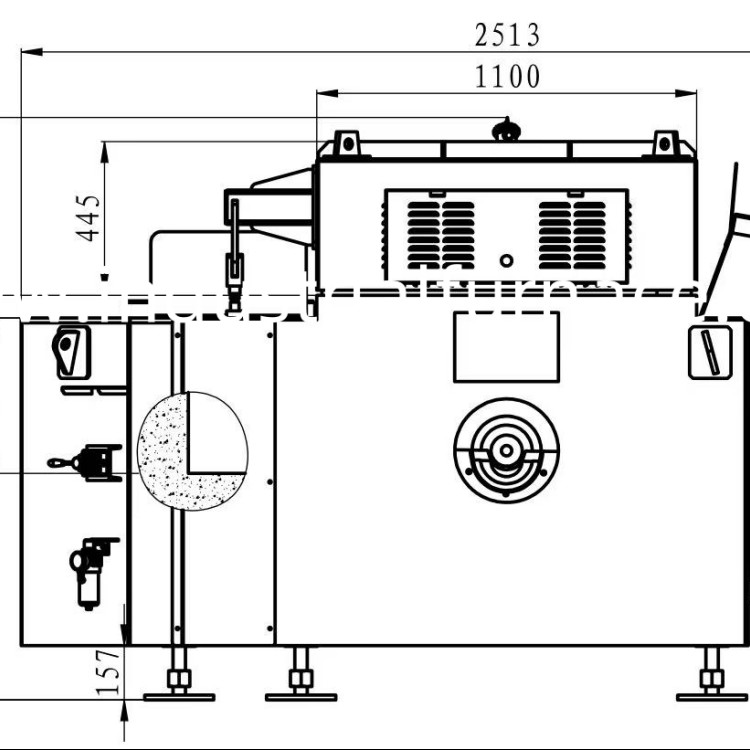

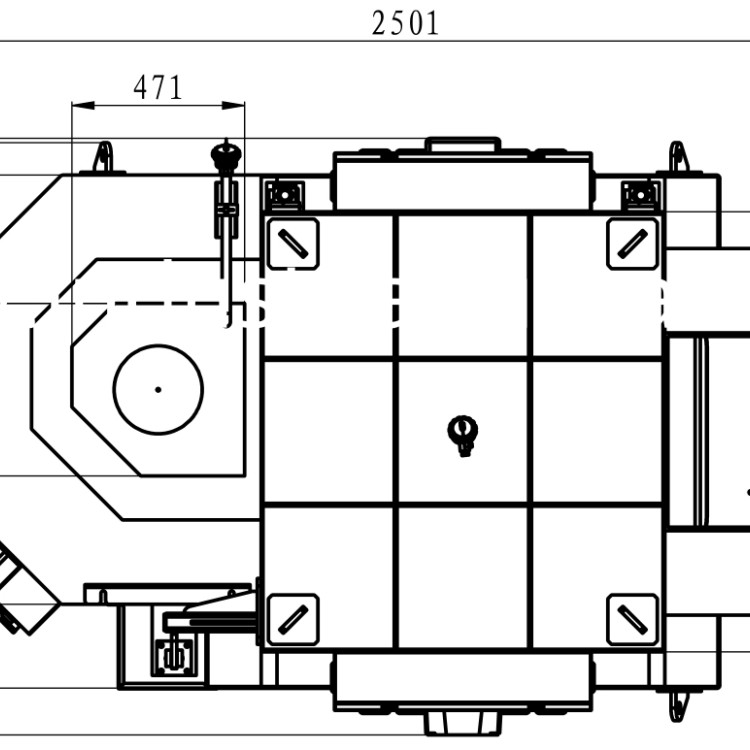

5. Struttura del forno

5.1 Introduzione al rivestimento dei forni

Il forno è realizzato in alluminio resistente alle alte temperature e ad alta resistenza

Il materiale di fusione è costituito da corindone, che viene versato in situ.

le crepe, il che aumenta la durata di servizio; è facile da riparare e sostituire in loco, riducendo

tempo di manutenzione.

La parete del forno è realizzata in cartone di silicato di calcio resistente alle alte temperature e super

Il sistema di isolamento termico della scheda in fibra ceramica, e adotta la tecnologia di inchiostro a scaglie per garantire

La copertura del forno è realizzata in

moduli di fibra di isolamento termico, resistenti alle alte temperature e ritardanti la fiamma, su misura,

che sono staggered e impilati per facile manutenzione e sostituzione.

5.2 Elenco dei materiali per forni

6.Sistema elettrico

Componenti principali

Elemento di riscaldamento.

Sistema di controllo PLC, touch screen, regolatore di potenza, contattore, relè, ecc.

elemento di rilevamento della temperatura - termocoppia (ogni serie contiene due termocoppie,

misurazione della temperatura dell'atmosfera del forno e della temperatura del liquido di alluminio rispettivamente).

Introduzione al regolatore elettronico di tensione (controllo PID)

Il tiristore viene utilizzato come elemento di controllo principale e il cambiamento dell'angolo di conduzione del tiristore

viene utilizzato per controllare la corrente di uscita e la tensione.

il circuito integrato è selezionato per controllare l'angolo di conduzione del tiristore.

funzioni di protezione multiple per garantire che il controller non danneggi dispositivi esterni

Quando si verifica un guasto, le funzioni sono: avviamento morbido, protezione contro la corrente in eccesso, temperatura in eccesso

Quando la corrente o la temperatura del guasto di carico aumentano e superano l'intervallo di lavoro

del controller, il controller può spegnere automaticamente l'uscita dell'impulso e fermare il carico

alimentazione.Precisione di regolazione della temperatura: ±5 °C (in condizioni di lavoro standard).

Meccanismo di protezione

Alarme ad alta/bassa temperatura del liquido di alluminio, temperatura assoluta dell'atmosfera

Valore di allarme per eccesso di temperatura (reimpostazione dell'autorizzazione per l'interruttore chiave personalizzato), allarme di deviazione di corrente a tre fasi, ecc.

7. Configurazione elettrica
