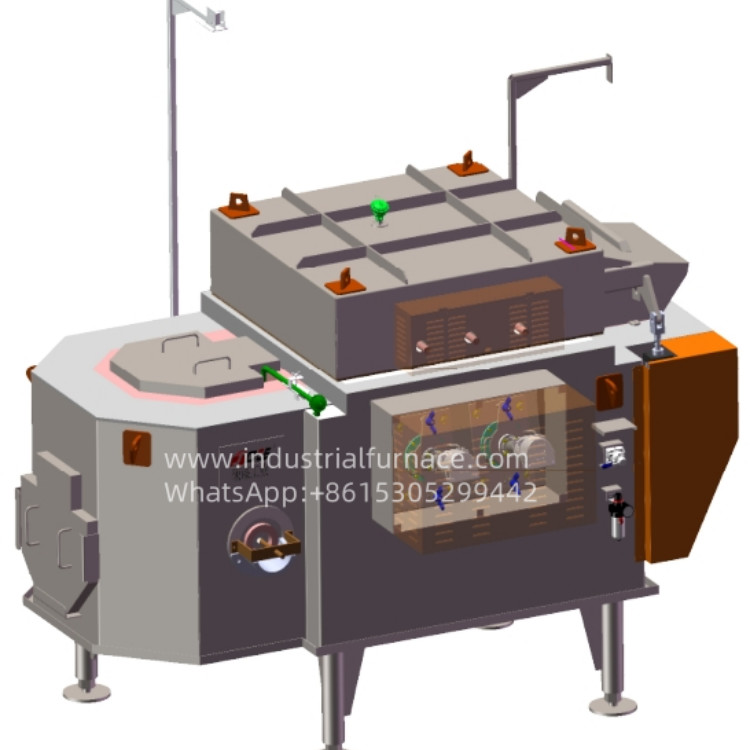

Forno di tenuta in alluminio ad alta efficienza termica e controllo della temperatura preciso
1Descrizione del prodotto
Il forno elettrico a tenuta immerso in lega di alluminio è utilizzato principalmente per
L'isolamento delle soluzioni di metalli non ferrosi ha elevati requisiti
per il processo di colata a stampa e le apparecchiature a basso consumo energetico è
Attualmente, le fonderie di colata a stiro sono alla ricerca di
In particolare, la Commissione ha presentato una serie di proposte per migliorare l'efficienza della produzione,
La Commissione ha adottato una proposta di direttiva che prevede la riduzione del consumo energetico e la realizzazione di un sistema di gestione dei consumi.
Il riscaldamento interno diretto dell'alluminio fuso ha un elevato
efficienza termica, non produce ossidi, ha alta temperatura
accuratezza di controllo dell'alluminio fuso e del suo consumo energetico
è inferiore di oltre il 60% a quella dei normali forni per il riscaldamento a radiazioni.
Elementi di riscaldamento importati dalla Francia, EuropaQuesta immersione industriale
Il forno di tenuta è stato aggiornato e rinnovato sulla base del precedente
La produzione di forni di tenuta, con struttura ottimizzata.
La Commissione ha adottato un parere sulla proposta di regolamento (CE) del Consiglio che modifica il regolamento (CE) n.
2.Vantaggi della nuova generazione di forni ad immersione:
● Nessun esaurimento del liquido di alluminio, garantendo una elevata qualità del liquido di alluminio;
● costi di consumo energetico estremamente bassi, fonte di riscaldamento con efficienza termica vicina al 100%;
● Precisione del controllo della temperatura (± 2 °C);
● può essere realizzato lo spegnimento intermittente, facile da usare;
● Sostituire il tubo di riscaldamento è più comodo e facile
dopo una formazione di base in loco;
● La struttura brevettata del forno garantisce una durata di vita più lunga;
● sistema di riscaldamento doppio, il guasto di un singolo sistema non influenzerà la produzione;
● Struttura compatta, piccolo spazio occupato;
● Tutte le parti esposte sono dotate di coperture o scudi protettivi
garantire la sicurezza del personale e delle attrezzature;
● Lo schermo del tubo digitale a LED all'esterno dell'armadio elettrico può
controllare a distanza la temperatura in tempo reale del liquido di alluminio;
● Il circuito di controllo è dotato di un trasformatore di isolamento per garantire
la sicurezza degli operatori e risparmiare i costi di cablaggio degli utenti.
3Parametri di base
| Tipo di forno |
WDL-CDJ-1200 |
| Contenuto di ossigeno nel forno |
< 2% |
| Precisione del controllo della temperatura |
± 2°C |
| Energia di riscaldamento |
energia elettrica |
| Potenza di riscaldamento per immersione |
2*10kW=20kW ((400VAC) |
| Consumo di energia per immersione |
100,5 kWh/± 10% |
| Potenza di riscaldamento radiante |
6*4kW=24kW |
| Temperatura di funzionamento nominale |
630-680°C |
| Capacità di progettazione |
≥ 1200 kg |
| Prodotto liquido di alluminio massimo |
485 kg |
| Fornitore di corrente principale |
380VAC/50Hz |
| Aria compressa |
0.6-0.8MPa |
| Modalità di funzionamento della copertura del forno |
pneumatici |
| Copertura della porta di alimentazione |
pneumatici |
| Porto di scarico |
Manuale |
| Metodo di rilevamento del livello del liquido |
laser |
| Dimensione della porta di alimentazione |
320 mm*370 mm |
| Dimensione della presa della zuppa |
520 mm*520 mm |
| Altezza dell'uscita della minestra |
1550 mm + 100 mm (personalizzabile) |
4. Configurazione elettrica
La maggior parte delle macchine utilizzate sono quelle di Siemens e Schneider.
Il controllo implementa la temperatura dell'alluminio e la temperatura interna del
il riscaldatore è monitorato contemporaneamente per evitare la protezione da eccesso di temperatura.
| - No, no, no, no. |
Nome di acquisto |
Modello |
fabbrica |
Commento |
| 1 |
touchscreen |
SMART 700 IE V 4 |
Siemens |
|
| 2 |
PLC |
S700-200 SMART |
Siemens |
|
| 3 |
Modulo di temperatura |
E M AT04 |
Siemens |
|
| 4 |
Moduli di ingresso e di uscita analogici |
E MA M 0 3 |
Siemens |
|
| 5 |
Moduli di uscita analogici |
E M AQ02 |
Siemens |
|
| 6 |
tubi di riscaldamento |
Serie DAI*2 |
Artem |
|
| 7 |
Stagno di carbonio di silicio |
Φ30*6 |
Shuozhen |
|
| 8 |
Regolatore di potenza |
Serie T6 |
Taisee |
|
| 9 |
Cambiamento di alimentazione |
EDR-120-24 |
- Bene, bene. |
|
| 10 |
a bassa tensione elettrica |
/ |
Schneider |
|
| 11 |
Interruttori industriali |
TL-FS1005 |
TPLINK |
|
| 12 |
Termocoppia in ceramica |
400 mm ((misura del forno) |
Shuozhen |
|
| 13 |
Termocoppia |
500*500 (misura l'acqua di alluminio ad angolo retto di 90°) |
Shuozhen |
|
| 14 |
Sensore di distanza laser |
LR-TB5000 |
CLAVE |
|
