Name: 550 gradi Celsius Bogie Hearth Aluminium Wire Annealing Car Bottom Furnace per bobine di alluminio
Brand: Wuxi Wondery Industry Equipment Co., Ltd
SKU: RT3-220-5
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Nome : forno a resistenza elettrica a filo di alluminio

dimensione di lavoro: 5700×1800×2100 mm ((L×W×H)

temperatura di lavoro: 300-500°C

zona di controllo: 4 zone, controllo della temperatura indipendente

Garanzia: 12 mesi

Potenza: 220KW

Evidenziare:

Forno di fondo per auto a 550 gradi Celsius

Fornace di fondo per auto di ricottura con filo di alluminio

Forno di fondo per auto a bobine di alluminio

Informazioni di base

Place of Origin: CHINA

Marca: WONDERY

Certificazione: CE

Model Number: RT3-220-5

Termini di pagamento e spedizione

Packaging Details: PLYWDOO CASES OR NUDE PACKAGE BASED ON SIZE

Delivery Time: 45 WORKING DAYS

Payment Terms: L/C, D/P, T/T, Western Union

Capacità di alimentazione: 1000 insiemi all'anno

Galleria

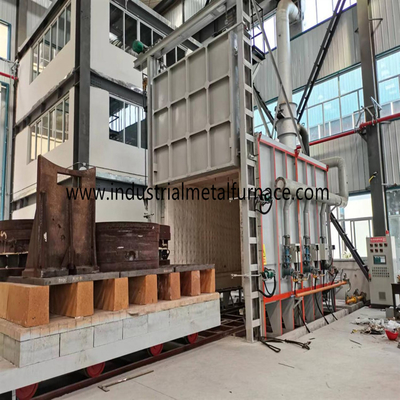

550 gradi Celsius Bogie Hearth Aluminium Wire Annealing Car Bottom Furnace per bobine di alluminio

Descrizione di prodotto

550 gradi Celsius Bogie Fire Aluminium Wire Annealing Car Bottom Furnace per bobine di alluminio

1.Applicazione

RT3-380-5 forno per il trattamento termico di tipo carrello è utilizzato principalmente per processi di trattamento termico quali:

ricottura di diversi fili in lega di alluminio.

550 gradi Celsius Bogie Hearth Aluminium Wire Annealing Car Bottom Furnace per bobine di alluminio 0

2- Principali parametri tecnici

- No, no, no, no.	Articolo	Parametri tecnici
1	Potenza nominale	220 kW +5% (1-100%) regolabile
2	Parametri dell'alimentazione	440 V, 3 fasi, 60 Hz
3	Temperatura nominale	550°C, temperatura comune 300-500°C
4	Velocità di riscaldamento del forno vuoto	≤ 1,5 ore
5	Numero di zone di controllo	4 zone indipendenti di controllo della temperatura anteriore e posteriore con 4 termocoppie
6	Dimensioni di lavoro effettive	5700×1800×2100 mm (lunghezza×larghezza×altezza)
7	Dimensioni del corpo del forno	6450×2800×3620 mm (lunghezza×larghezza×altezza) Altezza esclusa l'altezza del telaio della porta del forno
8	Trolley fuori zona	Lungo ~ 14000 mm
9	Collegamento dell'elemento di riscaldamento	Codice di riferimento
10	Uniformità della temperatura	± 5°C
11	Precisione del controllo della temperatura dello strumento	± 1°C
12	Perdita di potenza del forno vuoto	≤ 10%
13	Metodo di controllo della temperatura	Un regolatore di potenza, un regolatore PID, un contatore isola giapponese con controllo della temperatura a 32 fasi, un'interfaccia di comunicazione 485 e uno schermo touch da 15 pollici,che in futuro potranno essere collegati al sistema MES o ERP della fabbrica. Lo schermo touch può registrare dati storici per più di un anno, memorizzare più di 10 processi e ha un allarme di sovra-temperatura.
14	Aumento della temperatura della parete esterna laterale del forno	< 40 °C
15	Materiale dell'elemento di riscaldamento	0Cr2 5 AL 5 ((striscia)
16	Materiale di fondo del forno	ZG3 0 Cr 18Mn12 Si 2 N acciaio resistente al calore spessore totale 30 mm
17	Metodo di carico	Il pezzo di lavoro viene sollevato sulla superficie del carrello e il carrello viene spinto nel riscaldamento
18	Modulo di rivestimento del forno	Adottare una struttura di fibre refrattarie ad alta temperatura
19	Forma di apertura e chiusura della porta del forno	1 set di sollevamento elettrico da 2 tonnellate si muove su e giù e il proprio peso comprime e sigilla
20	Modulo di ingresso e uscita del carrello	1 set di riduttore cicloidale da 5,5 kW spinge la ruota dentro e fuori
21	Capacità massima di carico	48 pezzi Ø630 × 475 mm, 250 kg/pc, 12 tonnellate in totale
22	Ventilatore di circolazione	4 serie di ventilatori a frequenza variabile da 11 kW, diametro della lama del ventilatore φ600 mm, spessore 180 mm, volume d'aria 15000 m3/h, materiale della lama del ventilatore: 310S, materiale dell'albero del ventilatore: 310S. Il forno in lega di alluminio è progettato per un ciclo di 45 volte al minuto per ottenere un'elevata uniformità della temperatura del forno.
23	Diflettore di vento	Realizzato in piastra di acciaio inossidabile 304 di 2 mm di spessore, è piegato e fissato.
24	Modalità di alimentazione del carrello	Azionamento a catena del serbatoio

3.Introduzione strutturale

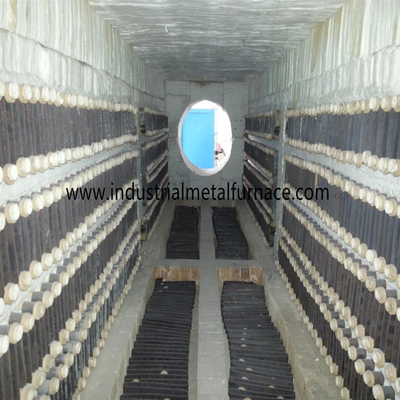

RT3-380-5 il forno di trattamento della resistenza elettrica di tipo carrello è composto principalmente da guscio del forno, rivestimento del forno,

porta del forno e meccanismo di sollevamento della porta del forno, meccanismo di pressatura e di sigillamento della porta del forno; carrello portante

e meccanismo di trazione del carrello, corpo del forno e meccanismo di tenuta del carrello; elementi di riscaldamento e dispositivi di fissaggio;

sistema di controllo automatico della temperatura del forno; sistema di ventilatore circolante, ecc.

Sistema di circolazione dell'aria caldaLa circolazione dell'aria calda di questa apparecchiatura è composta principalmente da 4 ventilatori centrifughi e

Il calore emesso dall'elemento di riscaldamento viene soffiato uniformemente nell'area di lavoro effettiva dal

Il ventilatore e l'albero sono realizzati in Cr20Ni20.

il cuscinetto, il raffreddamento ad aria viene adottato.
