2.5x2x2.5 Resistenza a 1000 gradi Celsius Trattamento termico da sinterizzazione di mattoni Forno Bogie
1Introduzione

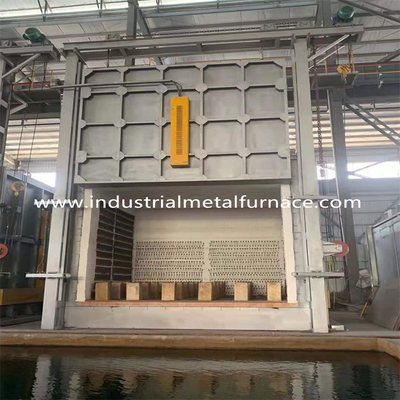

Il forno per il trattamento termico del tipo carrello RT 3-430-10 è un forno industriale ad alte prestazioni progettato
principalmente per la sinterizzazione dei mattoni d'argilla e altre applicazioni di trattamento termico.
Controllo, progettazione efficiente dal punto di vista energetico e costruzione robusta, questo forno garantisce un riscaldamento uniforme,
regolazione della temperatura e funzionamento affidabile in ambienti ad alta temperatura.
2Principali parametri tecnici
Il forno è progettato per soddisfare i requisiti industriali più severi, con le seguenti specifiche chiave:
|
1. **Specificativi di potenza ed elettrica**
- ** Potenza nominale:** 430 kW (regolabile dall'1% al 100%)
- ** Fornitura di corrente: ** 380V, 3 fasi, 50Hz
- **Connezione dell'elemento di riscaldamento:** configurazione in Y
- **Materiale dell'elemento di riscaldamento:** 0Cr21Al6Nb (strisce di lega ad alta resistenza)
2. **Performance a temperatura
- **Temperatura nominale:** 1000°C
- **Tempo di riscaldamento (forno vuoto):** ≤ 2 ore
- ** Uniformità della temperatura:** ±8°C
- ** Precisione di controllo della temperatura:** ±1°C (usando la regolazione PID)
- **Perdita di potenza nel forno vuoto:** ≤ 18%
3. **trattamento termico industriale Struttura e dimensioni del forno
- **Dimensioni di lavoro effettive (L×W×H):** 2500 × 2000 × 2500 mm
- ** Rivestimento del forno:** Struttura in fibre refrattarie di alta purezza per un isolamento superiore
- ** Materiale del pavimento del forno:** acciaio resistente al calore NI7N (30 mm di spessore totale)
- **Aumento della temperatura della parete esterna:** < 45°C (assicurando efficienza energetica e sicurezza)
4. **Sistema di controllo e automazione
- **Zone di controllo:** 4 zone di temperatura indipendenti
- **Modo di controllo della temperatura:** regolazione PID basata su tiristore con **controller programmabile Japan Shimaden/SR3**
- ** Interfaccia uomo-macchina:** schermo touch da 10,1 pollici con registrazione dei dati, archiviazione dei processi, esportazione USB, capacità di screenshot e allarme di sovra-temperatura
Interfaccia di comunicazione: RS485 per l'integrazione con le reti industriali

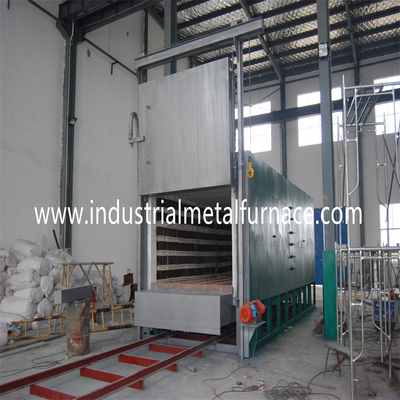

5. Meccanica e sistema di carico**
- Metodo di carico:** I pezzi vengono sollevati su una piattaforma che viene spinta nel forno per riscaldamento
-Movimento del carrello:** Azionato da un riduttore cicloidale a cerniera di 5,5 kW** per un'entrata/uscita fluida
- Meccanismo della porta del forno:** sollevamento elettrico da 2 tonnellate per il movimento verticale; sigillamento auto-peso assicura chiusura stretta
- ** Sistema di sigillatura:** La fibra di cotone di alta purezza e i mattoni a forma speciale impediscono la fuga di calore tra il corpo del forno e il carrello
|
3.Visualizzazione strutturale
Il forno a resistenza elettrica è composto da diversi componenti chiave:
Fornace Shell & Lining:Construito con materiali resistenti per resistere alle alte temperature mentre
riducendo al minimo le perdite di calore.
Sistema di riscaldamento Equipaggiato con elementi di riscaldamento in lega ad alta resistenza per un'efficienza e un'uniformità
distribuzione del calore.
- Meccanismo delle porte del forno: sollevamento e sigillamento automatici assicurano la sicurezza dell'operatore e la sicurezza termica
di efficienza.
- Sistema dei carrelli: agevola il carico/scarico, riduce la movimentazione manuale e migliora la produttività.
- Sistema di controllo: l'automazione avanzata consente una precisa gestione della temperatura, la registrazione dei processi,
e di monitoraggio in tempo reale.
4Applicazioni e vantaggi
Questo forno è ideale per la sinterizzazione dei mattoni di argilla, la lavorazione della ceramica e altri trattamenti ad alta temperatura.
Il suo design energeticamente efficiente, il controllo preciso della temperatura e la costruzione durevole lo rendono un sistema di controllo
soluzione per i processi di trattamento termico industriale.
In sintesi, il forno per il trattamento termico industriale a carrello **RT 3-430-10 offre un
L'obiettivo è quello di sviluppare una soluzione automatizzata e duratura per il trattamento termico industriale, rispondente alle esigenze delle moderne tecnologie.
la produzione con precisione e affidabilità.
