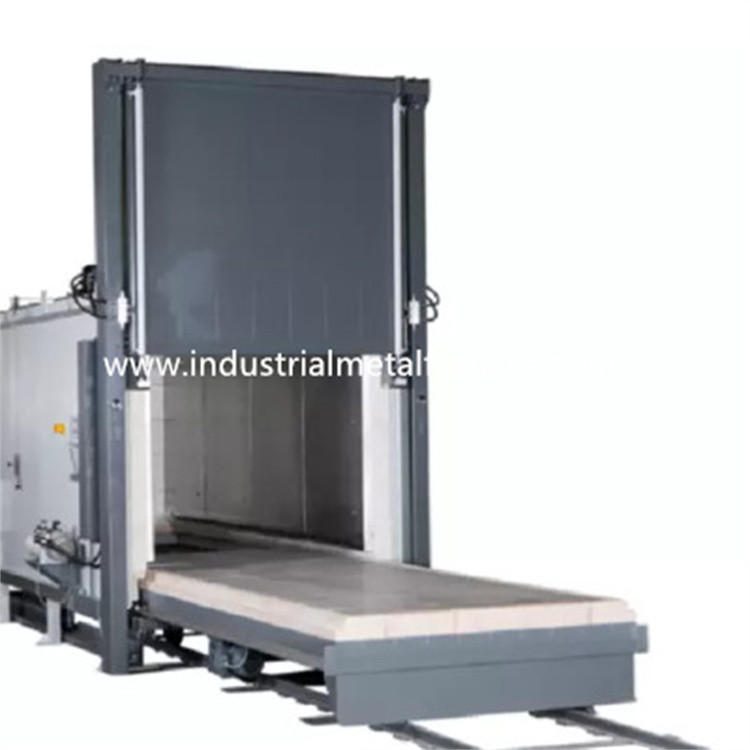

Fornace di trattamento termico del focolare del carrello ferroviario che inclina carrello 65KW 18Ton 1100*550*450

Inclinazione della fornace di trattamento termico del carrello, forno a suola del carrello ferroviario

1. Applicazione

La inclinazione della fornace del carrello è un risparmio di energia standard periodico

fornace di operazione con la struttura economizzatrice d'energia eccellente e

il risparmio di energia del carrello 80%.The adotta il sigillamento antiurto

mattone, meccanismo di giro del mattone automatico, sigillamento automatico

porta della fornace e del carrello e collegamento di ferrovia integrato. Fa

non avere bisogno dell'installazione del fondamento. Può essere usata quando è disposta

sulla terra orizzontale e riparato con il ferro del cuscinetto del fondamento o

vite di espansione. La inclinazione della fornace del carrello pricipalmente è usata per l'estinzione,

ricottura, invecchiamento e trattamento termico di varie parti meccaniche

quali alto cromo e le alte colate d'acciaio del manganese,

ghisa sferoidale, sfere d'acciaio, del rotolo, 45 d'acciaio ed acciaio inossidabile.

2. Parametri tecnici:

Nota: la società può fornire la progettazione e la fabbricazione speciali secondo i bisogni degli utenti.

3.Structural caratterizza

Coperture della fornace:

Le coperture di inclinazione della fornace di trattamento termico del carrello sono saldate con il piatto d'acciaio e l'acciaio della sezione,

ed il fondo del corpo della fornace è collegato con la ferrovia della luce del carrello. Gli utenti non fanno

abbia bisogno dell'installazione del fondamento, ma soltanto debba metterlo sul pavimento piano del cemento.

Rivestimento refrattario di forni:

Il rivestimento refrattario di forni inferiore dell'automobile adotta il mattone refrattario leggero come il rivestimento refrattario di forni,

quale risparmia l'energia di circa 80% rispetto alla fornace tradizionale del mattone.

la coperta della fibra, il mattone della diatomite e la polvere lunghi della vermiculite sono usati come termale

materiali di isolamento. La bocca della fornace adotta il mattone antiurto pesante ed il pesante

alto anti mattone di alluminio di pressione sulla superficie del carrello. Oltre al labirinto

muratura refrattaria fra il corpo del forno elettrico ed il carrello, agire di auto

il meccanismo di sigillatura inoltre è usato per ridurre la perdita di convezione e della radiazione del calore di

il forno elettrico e migliorare l'uniformità della temperatura della fornace.

Elemento riscaldante:

L'elemento riscaldante è trasformato della ferita ad alta temperatura del cavo della lega della resistenza la a

forma a spirale, che si distribuisce dal lato della fornace, la porta della fornace, parete posteriore e

conduttore nudo di linea che pone mattone e riparato con il mattone standard nazionale dell'incavo.

Piatto inferiore:

Il carrello è fornito di una pressione e di un acciaio fuso resistente ad alta temperatura

piatto del fondo del forno per portare il pezzo in lavorazione. per impedire la scala dell'ossido

generato dopo il riscaldamento del pezzo in lavorazione dalla caduta intorno all'elemento riscaldante

con la lacuna fra il piatto del fondo del forno ed il danneggiamento causare del

elemento riscaldante, il contatto fra il piatto del fondo del forno e la fornace

il corpo adotta il contatto alimentabile. Per assicurare l'uso normale, è necessario a

purghi frequentemente la scala dell'ossido sotto la piastrina inferiore della fornace del carrello.

Generalmente, purga una volta alla settimana. Durante l'eliminazione dell'inceppo, sollevi il piatto inferiore della fornace

e purghi la scala dell'ossido nella scanalatura del cavo di resistenza con l'aria compressa.

Attenzione di paga per impedire la scala dell'ossido causare cortocircuito nel cavo della fornace.

Porta della fornace

Il dispositivo della porta della fornace è composto di porta della fornace, sollevamento della porta della fornace

meccanismo di pressatura della porta della fornace e del meccanismo. Le coperture della porta della fornace sono

saldato dall'acciaio e dal piatto della sezione, con una struttura costante della struttura, che è impilata

con fibra refrattaria che preme i moduli. È richiesto per avere buon isolamento termico

prestazione e peso leggero. Il dispositivo di sollevamento della porta della fornace adotta il dispositivo elettrico,

quale pricipalmente è composto di telaio di porta della fornace, bilancino della porta della fornace, riduttore,

dente per catena, albero di trasmissione e cuscinetto. Il sollevamento della porta della fornace è determinato dal

trasmissione positiva e negativa sul riduttore. Il riduttore di sollevamento della porta della fornace

inoltre è fornito di dispositivo del freno, che può efficacemente impedire lo spostamento

della porta della fornace durante il processo di sollevamento. Il meccanismo di pressatura della porta della fornace

adotta la molla avanzata domestica che preme la struttura. Quando la fornace ha bisogno di

per essere sollevato, il peso di auto della porta della fornace libererà automaticamente la fornace

porta attraverso la leva e muoverla orizzontalmente da una determinati distanza e poi aumento.

Quando la porta della fornace cade sul posto e la porta della fornace deve essere premuta

giù sulla puleggia sul carrello, la forza della molla muoverà la porta della fornace

orizzontalmente nello stato di sigillamento di compressione attraverso la leva. Il meccanismo di pressatura

di questa struttura non fa attrito fra l'aereo della fibra sulla porta della fornace e

la fornace dice il cotone ed ha le caratteristiche della buona prestazione e del servizio lungo

missione.

La struttura del carrello è costituita dall'acciaio del reparto saldatura e la sua rigidità non assicura deformazione

nell'ambito del pieno carico. L'interno è sviluppato con i mattoni refrattari e le parti facilmente scontrate e

le parti portanti sono sviluppate con i mattoni pesanti per migliorare la resistenza delle strutture del

rivestimento refrattario di forni. Il carrello adotta la struttura automotrice e la ruota dentata di azionamento del

il riduttore guida la ruota di camminata per camminare sulla pista. La guarnizione del carrello adotta automatico

guarnizione della struttura del labirinto. Quando il carrello entra nella fornace, è sollevato automaticamente e

sigillato con l'azione del pendio del rullo e della camma. Quando il carrello va, il sigillamento

la scanalatura cadrà automaticamente e la sabbia di sigillatura nella piega di sigillatura non ha bisogno di

per aggiungersi frequentemente dopo il riempimento. Quando il carrello va, il sollevamento e l'abbassamento

della porta della fornace sono controllati elettricamente, fornito del freno elettromagnetico,

quale può impedire l'inerzia colpire il corpo della fornace ed il controllo dell'interruttore di sicurezza, cioè,

dopo leggermente l'apertura della porta della fornace, tagli automaticamente l'elemento riscaldante e

ristabilisca l'alimentazione elettrica del meccanismo di viaggio del carrello allo stesso tempo. Dopo

la porta della fornace è chiusa sul posto, automaticamente ha tagliato l'alimentazione elettrica del carrello

meccanismo di viaggio e ristabilire l'alimentazione elettrica degli elementi riscaldanti allo stesso tempo.

Capovolgimento del meccanismo idraulico: la potenza idraulica che capovolge il meccanismo è

composto di motore, di pompa di tuffatore, di elettrovalvola a solenoide e di cilindro dell'olio idraulico.

il gabinetto di controllo è controllato dal bottone elettrico e l'anti dispositivo del capovolgimento è installato

per assicurare uso conveniente.

Nota: il cotone economizzatore d'energia della fibra può essere selezionato per il rivestimento refrattario di forni e

l'effetto economizzatore d'energia è più ovvio, fino ad un massimo di circa 60%.
