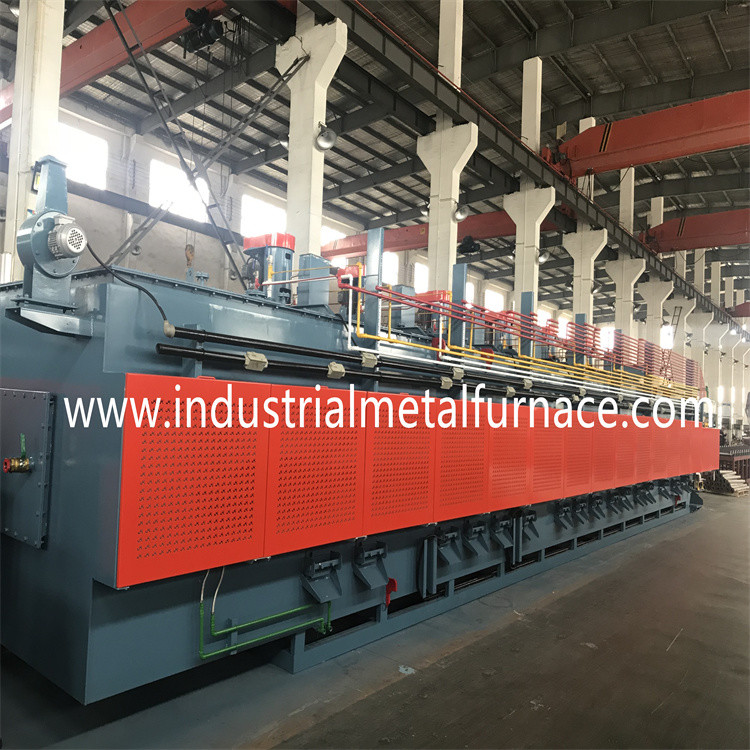

Alti riscaldamento elettrico Mesh Belt Furnace continuo di quantità 40400

la linea della fornace di trattamento termico 1.The è compresa:

Estinzione del → della fornace che estigue sgrassamento di raffreddamento della posta del → del carro armato

e aria calda continua di pulizia del → del carro armato che tempera il → della fornace

Quadro di controllo di controllo automatico della temperatura.

(1) potere totale: circa 170KW (forza ausiliaria compresa);

(2) lunghezza totale: circa 23 metri;

(3) peso totale: circa 22000kg;

2D. parametri tecnici principali della fornace della cinghia della maglia del trasportatore

Capacità: sta estiguendo e temperando circa 130-180kg/h, carburare è

circa 60-120kg/h e l'uscita varia con la forma, la dimensione e l'impilamento

del pezzo in lavorazione. Parti del lavoro: strumenti dell'hardware, parti standard, ecc.

3. caratteristica tecnica per unità

Estinzione della fornace

3-1. Specificazione

carro armato 4.Quenching

4-1. Specificazione

4-1-1 fornace della cinghia della maglia: Materiale di B=600mm: 204, 1pc, ¢1.6*¢1.6*hem 30 05075-AL

4-1-2 trasmissione: N=1.5KW, I=450, P=25.4 interamente, motore di Nanfang + riduttore di Xintao

(limitatore di coppia compreso);

4-1-3 pompa di raffreddamento: 5.5HP×3», 1 messo, Shanghai Jiajin;

4-1-4 pompa di circolazione: 5.5HP×3», 1 messo, Shanghai Jiajin;

4-1-5 scambiatore di calore del piatto: (20m2), 1 messo, scambio termico di Yuanxiang;

4-1-6 la striscia di sollevamento è fatta della lega di alluminio, 1 messo, Wondery ha fatto;

carro armato di sgrassamento e di pulizia di 6.Post

6-1. Specificazione

6-1-1 cinghia della maglia: Materiale: W=400mm, 1PC, bordo 30 05075-AL di ¢1.6*¢ 2,0;

6-1-2 trasmissione: N=0.75KW, I=450, P=19.05 1 pc, motore di Nanfang + riduttore di Xintao

(limitatore di coppia compreso);

6-1-3 pompa dello spruzzo: N=2.2kw, 1 pc, Jiajin;

6-1-4 motore di separazione dell'acqua dell'olio: N=0.10KW, 1 messo, su misura;

6-1-5 riscaldamento elettrico: N = 18.9KW, 3 pc, su misura;

Tempera della fornace

7-1. Specificazione

7-1-1 temperatura di lavoro: ℃ del ≤ 650;

7-1-2 potere calorifico stimato: circa 80-95KW;

7-1-3 numero dei radiatori: 81 insieme;

7-1-4 numero delle zone: 3 zone;

7-1-5 lunghezza di riscaldamento della fornace: 6000mm;

7-1-6 lunghezza dello scaffale dell'uscita: 1000 millimetri;

7-1-7 larghezza della cinghia della maglia: B=600mm (materiale SUS304);

7-1-8 peso totale del corpo della fornace: circa 7 tonnellate;

7-1-9 larghezza totale del corpo della fornace: Circa 1825 millimetri;

7-1-10 trasmissione: N= 0.75KW, I = 1800, P = 25,4;

7-1-11 fan: N= 3-1.5kw;

7-1-12 uniformità di temperatura della fornace: ℃ del ± 6;

7-1-13 accuratezza del controllo della temperatura: ℃ del ± 1;

7-1-14 temperatura della parete di fornace: ℃ del ≤ 40 + temperatura ambiente (lato della trasmissione);

Controllo elettrico

componenti 8.Main

9.sistema di controlloautomaticodiconcentrazioneunicanelcarbonioO2

× uno Ф× 50HZ di tensione 220-380v;

1. Regolatore potenziale del carbonio di C.P, 1 pc;

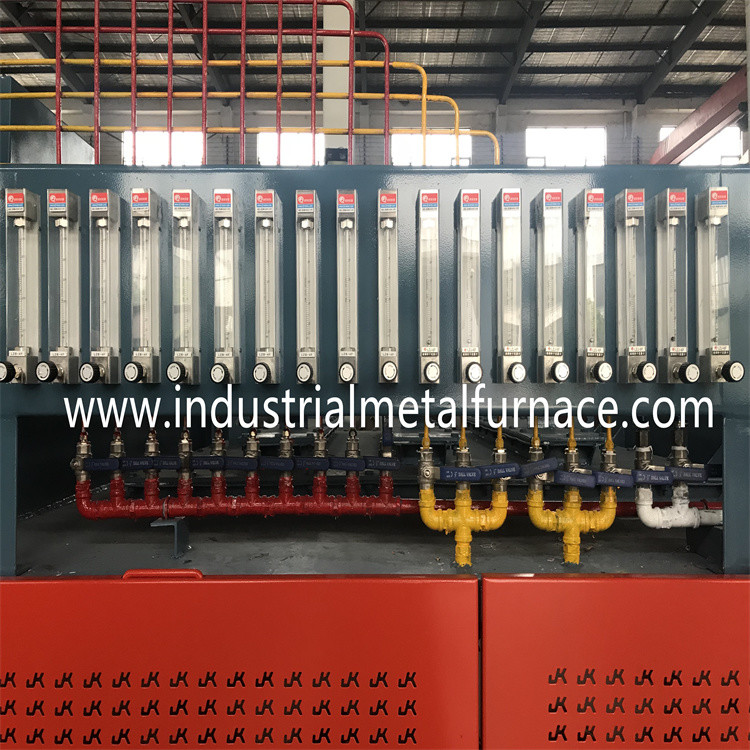

2. Pompa di aria: 2 insiemi; Metro del flusso d'aria di riferimento: 1; Flussometro bruciante dell'aria del carbonio: 1.

3. Registratore: 1 insieme;

4. Gruppo dell'elettrovalvola a solenoide di controllo di flusso: 1 gruppo;

5. × 600m/m della sonda Ф 27m/m dell'ossigeno: 1pc;

6. Conduttura dell'aria: 1 pc;

7. Collegamenti elettrici: 1 pc;

Lavoro in loco 10

tubi 1: i tubi per la fornace continua della cinghia sono preparati dal compratore, ma sono sistemati

secondo l'istruzione del venditore.

collegamenti: I cavi fra il gabinetto ad ogni sezione dell'attrezzatura sono forniti vicino

il compratore, ma è collegato secondo l'istruzione del venditore.

3 che dipingono; il forno a resistenza elettrico è dipinto con colore profondo.

collegamento di tubo: I tubi di scarico sono preparati ed auto-progettati dal compratore a partire dal

punto delle flange di collegamento dell'attrezzatura.
