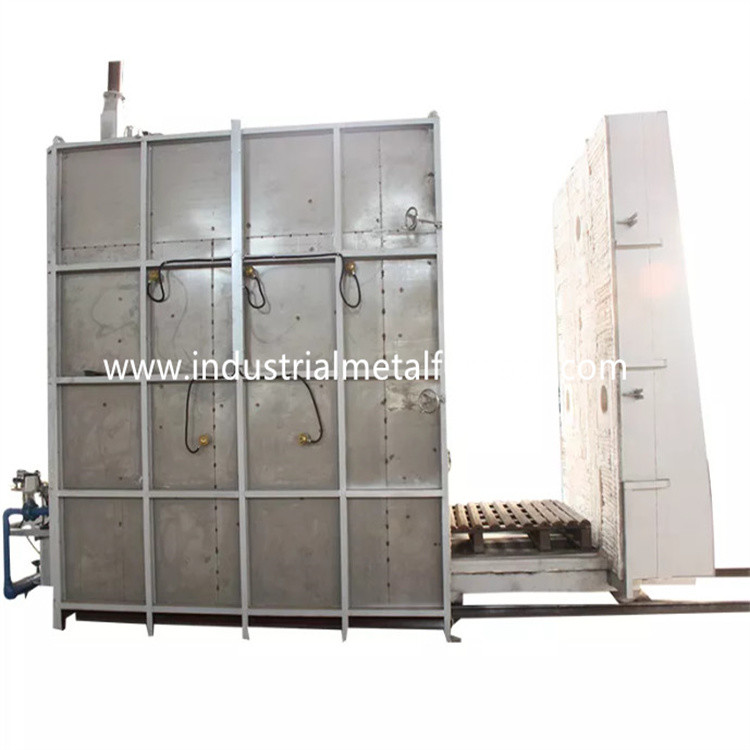

focolare elettrico del carrello ferroviario di 2000×900×600mm che tempera fornace
1. Applicazione
Il forno a suola elettrico del carrello ferroviario RT3-70-6 pricipalmente è utilizzato per
tempera, acciaio per costruzioni edili, acciaio fuso, acciaio per molle e acciaio per utensili.
2. Introduzione strutturale
Il forno a suola del carrello ferroviario RT3-70-6 pricipalmente è compreso la fornace
sistema del corpo, del rivestimento, della porta della fornace e di compressione della porta, carrello ferroviario, riscaldamento
elemento, dispositivo di circolazione e sistema del controllo della temperatura.
un corpo di 2,1 fornaci
La struttura d'acciaio del corpo di progettazione del forno a suola del carrello ferroviario è fatta da
acciaio sezionale 10-12# e piatti d'acciaio di ≥3mm. La colonna e la parte posteriore laterali
le colonne sono fatte dall'acciaio sezionale e sono rinforzate con sezionale
bracings d'acciaio. La parete esterna della fornace è dipinta con 2 strati
degli iniettori e di 2 strati della pittura della mano. La parte fondamentale della fornace è
dipinto con pittura termoresistente.
2,2 che allineano
Il corpo all'ingrosso del forno a suola del carrello ferroviario è sviluppato con un sistema della tutto fibra.
Il materiale allineante utilizzato è fibre di alluminio di qualità riparate dalle parti d'acciaio rotonde.
Le fibre di alluminio sono precompresse nei blocchi (gravità di compressione:
≥230Kg/m3) e poi fisso al corpo della fornace da acciaio inossidabile rotondo
parti. Questa struttura allineante refrattaria presenta i vantaggi della conducibilità a calore ridotto,
forte capacità anti shock e lotta contro l'erosione. Il rivestimento ha uno spessore totale di
240mm. La fibra di alluminio del silicato resiste ad una temperatura massima di 950℃.
2. sistema della porta di 3 fornaci e del up-down della porta
La porta all'ingrosso della fornace del bottm dell'automobile è compresa il rivestimento e l'acciaio della tutto fibra
intelaiatura della struttura. La struttura di porta è fatta del piatto d'acciaio di 10mm. La porta è costruita
con i blocchetti di alluminio della fibra del silicato stessi di quello per il corpo della fornace.
la struttura globale della fornace mantiene la sua forma mentre riscaldata.
Determinare metodo di porta: La porta della fornace è sollevata elettricamente verso l'alto e
verso il basso tramite la gru. Ed è sigillata a primavera.
carrello ferroviario 2,4
Il carrello ferroviario è compreso il telaio del carrello ferroviario, le ruote, ente refrattario di lavoro di muratura,
disco del carrello ferroviario, elementi riscaldanti e dispositivo di guida termoresistenti del carrello ferroviario.
struttura del carrello ferroviario: la struttura del carrello ferroviario è fatta dal fascio 14# e dai piatti d'acciaio di 10mm.
Il carrello ferroviario potrebbe funzionare a lungo senza carico di deformazione in pieno.
ruota: Le ruote sono fatte dalla colata d'acciaio di ZG55#. L'albero di trasmissione è
è fatto dall'acciaio 45# e da trattato termicamente. Il cuscinetto della trasmissione è del pesante
tipo colonna che sopporta sopportare il peso. C'è complessivamente 4 coppie di ruote e ciascuna
la ruota è del diametro 240mm.
corpo di lavoro di muratura: Il carrello ferroviario è costruito con una combinazione di mattoni refrattari dell'alta allumina,
mattoni refrattari leggeri e mattoni di conservazione di calore. Il corpo di lavoro di muratura del carrello ferroviario
ha scanalatura dell'installazione degli elementi riscaldanti per installazione facile degli elementi riscaldanti.
le parti ed il settore di sopporto incastrati del peso bricked particolarmente con tipo pesante livello
mattoni refrattari di alluminio. C'è inoltre spazio libero lasciato per il rivestimento refrattario
espansione una volta riscaldato.
Il disco del carrello ferroviario è fuso con CrMnN, 30mm. Il temperature≤950℃ massimo. Ha
uso a lungo termine senza deformazione e fendersi.
Sigillamento: La guarnizione fra la porta della fornace e corpo e carrello ferroviario della fornace è più importante.
La guarnizione fra la porta della fornace ed il corpo della fornace adotta la struttura di compressione della molla.
La guarnizione fra il carrello ferroviario ed il corpo della fornace è guarnizione del mattone e della fibra a forma di speciale
blocchetto del cotone.
elemento riscaldante 2,5
elemento riscaldante: Le strisce della resistenza della lega di spirale-forma della resistenza 0Cr25AL5 sono
montato in 5 pareti laterali, in due pareti laterali, in parete posteriore, nella porta della fornace e nel fondo del carrello ferroviario.
Le strisce della resistenza sono prodotte attraverso le muffe speciali e sono installate in
parete di fornace dai chiodi della porcellana. E c'è una guarnizione della porcellana fra la fibra
parete e le strisce di resistenza per evitare cortocircuito. C'è 1 zona di riscaldamento. Tutti
le barre del conduttore del cavo-fuori sono fatte del materiale di φ16 0Cr25AL5.
sistema di controllo elettrico 2,6
Controllo della temperatura: la fornace adotta il regolatore di temperatura intelligente per controllare
temperatura che ha funzione autoregolatrice per calcolare il parametro ideale di PID e
raggiunga una stabilità di temperatura. Il regolatore di temperatura ha le funzioni di
allarme a temperatura eccessiva e protezione termica di rottura delle coppie.
La fornace ha 1 zona del controllo della temperatura per il controllo del legame fra
temperatura ed i movimenti di motore. Ogni zona è fissata con un allarme a temperatura eccessiva.
Il ciclo di riscaldamento adotta il controllo dell'SCR e di innesco della doppio direzione. Il potere è
regolato nel modo proporzionale di regolamento di tempo.
Il sistema di attuazione di controllo è forza grande d'avviamento completo con un radiatore
e un sistema di raffreddamento a aria. C'è inoltre un commutatore dell'aria. Il ciclo di riscaldamento è fornito
con l'amperometro, voltometro, indicatore di accensione dell'elemento riscaldante, protezione accesa dell'interruttore di sicurezza,
e misure d'interramento sicure.
Controllo del movimento: I comandi del sistema di controllo pricipalmente il movimento del up-down della porta,
compressione della porta e movimento in--fuori della porta. Inoltre i movimenti sono necessariamente
collegato per assicurare la sicurezza di operazione.
2,7 sistema a circolazione d'aria caldo:
Pricipalmente è compreso un ventilatore centrifugo e un deflettore d'aria nella fornace.
il calore emesso dall'elemento riscaldante è soffiato uniformemente all'efficace area di lavoro vicino
il fan di circolazione tramite il piatto di guida del vento. Il deflettore d'aria è fatto di 1Cr18Ni9,
ed il fan e l'asse sono fatti di 1Cr18Ni9Ti. per assicurare l'uso di normale di
i cuscinetti, il metodo di raffreddamento è raffreddamento a aria.
Dispositivo della guida: pricipalmente fa circolare l'aria generata dal fan di circolazione nella fornace
lungo la direzione del piatto di guida efficacemente nella fornace, in modo da fare l'aria dentro
la fornace produce la convezione rapida, in modo da raggiungere lo scopo dell'uniformità della temperatura.
I materiali del piatto di guida del vento e della struttura tutto sono fatti del piatto di acciaio inossidabile 304.
Il deflettore d'aria e la struttura sono collegati in un modo mobile assicurare il libero
l'espansione del deflettore d'aria nell'ambito di temperatura elevata e è convenienti per la riparazione e
manutenzione.
parametri tecnici 3.Main
| No. |
Oggetto |
Parametri tecnici |
| 1 |
Potere stimato |
70KW+5% (1-100%) regolabile |
| 2 |
Alimentazione elettrica |
380V, 3P, 50Hz |
| 3 |
Temperatura nominale |
650℃
(temperatura di lavoro normale: 500-600℃)
|
| 4 |
Zona di controllo |
1 zona |
| 5 |
Efficace dimensione di lavoro |
2000×900×600mm (L×W×H) |
| 6 |
Parti del lavoro |
φ430×690mm, 4pcs per lotto |
| 7 |
Collegamento dell'elemento riscaldante |
Y |
| 8 |
Uniformità di temperatura |
±5℃ |
| 9 |
Accuratezza di misura di temperatura |
±2℃ |
| 10 |
Consumo di energia vuoto della fornace |
≤18% |
| 11 |
Metodo del controllo della temperatura |
SCR, regolatore di PID; Regolatore di temperatura di Huibang con l'allarme eccessivo di temperatura; |
| 12 |
aumento di temperatura della superficie della fornace |
<45℃ |
| 13 |
Elemento riscaldante |
0Cr25AL5 |
| 14 |
Disco del carrello ferroviario |
CrMnN, 30mm |
| 15 |
Metodo di caricamento |
Prodotto caricato sul carrello ferroviario e poi sui movimenti del carrello ferroviario nella fornace |
| 16 |
Rivestimento refrattario di forni |
Fibra refrattaria standard |
| 17 |
Metodo di apertura della porta della fornace |
Up-down elettrico della gru, sigillato a primavera |
| 18 |
Metodo commovente del carrello ferroviario |
Dal riduttore di velocità cicloidale dell'ingranaggio del perno 2.2KW |
| 19 |
Fan di circolazione |
Ventilatore centrifugo di raffreddamento a aria 2.2KW |
| 20 |
Deflettore d'aria |
piatto di acciaio inossidabile 304, 2mm |
4. Portata del rifornimento
| No. |
Oggetto |
Q'ty |
Note |
| 1 |
Corpo della fornace |
1 insieme |
Compreso il fan ed il deflettore d'aria di acciaio inossidabile |
| 2 |
Carrello ferroviario |
1 insieme |
Compreso il disco del carrello ferroviario |
| 3 |
Sistema di azionamento elettrico |
2 insiemi |
1 messo per il carrello ferroviario e 1 messo per la porta |
| 4 |
Elemento riscaldante |
1 insieme |
Striscia 0Cr25AL5 di resistenza |
| 5 |
Sistema del controllo della temperatura |
1 insieme della fornace |
|
| 6 |
Gabinetto di controllo |
1 pc |
|
| 7 |
Regolatore di temperatura |
1 pc |
|
| 8 |
SCR |
3 pc |
|
| 9 |
Filo di piombo della compensazione |
20 metri |
|
| 10 |
Coppie termiche |
1 pc |
0-1000 |
| 11 |
Componenti elettriche |
1 insieme |
SCR, commutatore dell'aria, amperometro, voltometro, relè di calore e commutatori |
5. Origine delle componenti
| No. |
Oggetto |
Origine |
| 1 |
Regolatore di temperatura |
Huibang, Changzhou |
| 2 |
SCR |
Weisite, Jiangsu |
| 3 |
Striscia di resistenza |
SHOUGANG, Pechino |
| 4 |
Materiale di conservazione di calore |
Minye, Shandong |
| 5 |
Riduttore |
Huibang, Changzhou, Cina |
| 6 |
Componenti elettriche |
CHINT/DELIXI |
| 7 |
Piatto del focolare |
Jianda, Xinghua, Cina |
| 8 |
Fan di circolazione |
Danyang, Jiangsu |
| 9 |
Piatto di acciaio inossidabile |
Acciaio del TAI |
| 10 |
Touch screen |
10inch, MAGNETOCARDIOGRAMMI |
