trattamento termico elettrico del carrello ferroviario di industriale di 5000×2500×1500mm
Fornaci con controllo dello SpA
1. Applicazione

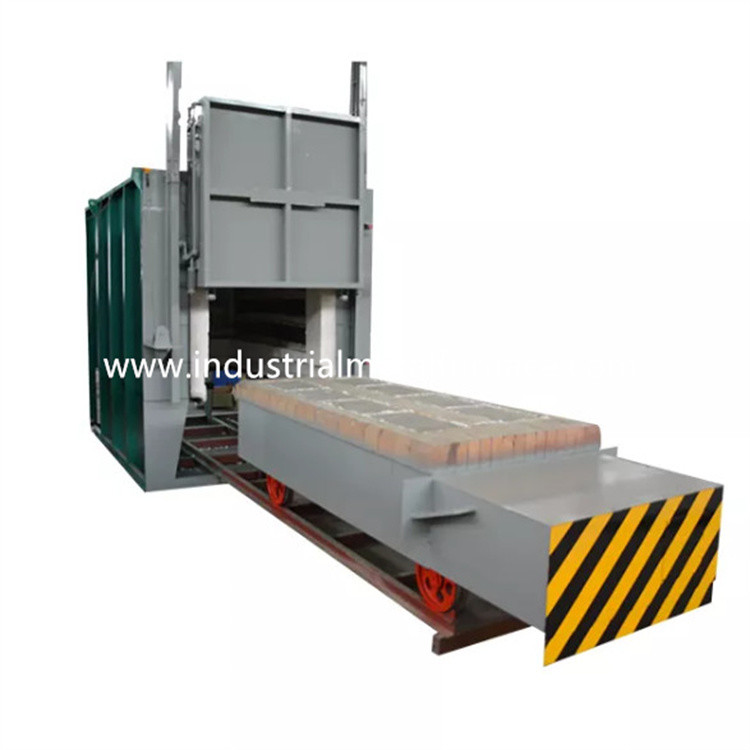

Il forno a suola elettrico del carrello ferroviario RT3-600-12 pricipalmente è utilizzato per
ricottura e trattamento termico delle parti della struttura d'acciaio, lega della soluzione
parti e parti di acciaio inossidabile, ecc.
parametri tecnici 2.Main
| No. |
Oggetto |
Parametri tecnici |
| 1 |
Potere stimato |
600KW (1-100%) regolabile |
| 2 |
Alimentazione elettrica |
380V, 3P, 50Hz |
| 3 |
Temperatura nominale |
1250℃
(Temperatura di lavoro normale: 850-1200℃)
|
| 4 |
velocità di aumento di temperatura della fornace del Non carico |
ore ≤2.5 |
| 5 |
Zona di controllo |
4 zone |
| 6 |
Efficace dimensione di lavoro |
5000×2500×1500mm (L×W×H) |
| 7 |
Dimensione globale della fornace |
5800×3600×2950mm (L×W×H)
L'altezza non comprende l'altezza del telaio di porta della fornace
|
| 8 |
Dimensione globale del carrello ferroviario |
6100×2600×950mm (L×W×H) |
| 9 |
Superficie coperta compreso il carrello ferroviario dentro e la lunghezza esterna del movimento |
12500*3000mm (L*W) |
| 10 |
Collegamento dell'elemento riscaldante |
Y |
| 11 |
Uniformità di temperatura |
±10℃ |
| 12 |
Accuratezza di misura di temperatura |
±1.5℃ |
| 13 |
consumo di energia della fornace del Non carico |
≤18% |
| 14 |
Metodo del controllo della temperatura |
SCR, regolatore di PID; Regolatore di temperatura di Shimaden con 485 l'interfaccia di comunicazione, touch screen a 10,1 pollici (può registrare i dati storici, il processo di stoccaggio, esportazione del disco di U, screenshot ed altre funzioni, con l'allarme a temperatura eccessiva)
Controllo di tocco screen+PLC: il touch screen è collegato al computer del cliente. Modo di comunicazione: Interfaccia di Modbus tcp. Il gabinetto di controllo della fornace trasmette i dati in tempo reale al computer del cliente ed il computer del cliente può controllare a distanza il funzionamento ed il riscaldamento della fornace.
|
| 15 |
aumento di temperatura della superficie della fornace |
<45℃ |
| 16 |
Elemento riscaldante |
0Cr27AL7Mo2 (striscia) HRE |
| 17 |
Disco del carrello ferroviario |
Cr25Ni20, spessore di 30mm, acciaio termoresistente |
| 18 |
Metodo di caricamento |
Prodotto caricato sul carrello ferroviario e poi sui movimenti del carrello ferroviario nella fornace |
| 19 |
Metodo di apertura della porta della fornace |
up-down elettrico della gru 2ton, sigillato dal auto-peso della porta |
| 20 |
Metodo commovente del carrello ferroviario |
Dal riduttore di velocità cicloidale dell'ingranaggio del perno |
| 21 |
Potere di azionamento del carrello ferroviario |
5.5KW |
| 22 |
Rivestimento refrattario di forni |
Fibra refrattaria ad alta temperatura |
| 23 |
Capacità di carico |
10 tonnellate |
3. introduzione strutturale
La fornace dell'ossequio di calore del focolare del carrello ferroviario RT3-600-12 pricipalmente è compresa le coperture della fornace,
sistema del rivestimento, della porta della fornace e di compressione della porta, carrello ferroviario, elemento riscaldante
ed ha riparato il dispositivo ed il sistema del controllo della temperatura.
sistema di controllo elettrico 3,1
Controllo della temperatura: la temperatura di ogni zona di riscaldamento della fornace del metallo del industrail può essere
controllato esclusivamente.
La fornace adotta il regolatore di temperatura intelligente per controllare la temperatura che ha
funzione autoregolatrice per calcolare il parametro ideale di PID e per raggiungere una stabilità di temperatura.
Il regolatore di temperatura ha le funzioni dell'allarme a temperatura eccessiva e delle coppie termiche
protezione di rottura.
Il forno a suola del carrello ferroviario ha 4 zone del controllo della temperatura per il controllo del legame fra
temperatura ed i movimenti di motore. Ogni zona è fissata con un allarme a temperatura eccessiva.
Il ciclo di riscaldamento adotta il controllo dell'SCR e di innesco della doppio direzione. Il potere è regolato
nel modo proporzionale di regolamento di tempo.
Il sistema di attuazione di controllo è forza grande d'avviamento completo con un radiatore e
sistema di raffreddamento a aria. C'è inoltre un commutatore dell'aria. Il ciclo di riscaldamento è fornito di amperometro,
voltometro, indicatore di accensione dell'elemento riscaldante, protezione accesa dell'interruttore di sicurezza ed interramento sicuro
misure.
Controllo del movimento: I comandi del sistema di controllo pricipalmente il movimento del up-down della porta, porta
compressione e movimento in--fuori della porta. Inoltre i movimenti necessariamente sono collegati a
assicuri la sicurezza dell'operazione.
