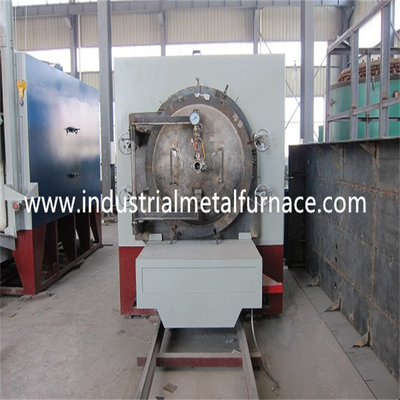

Tipo fornace del carrello da 850 gradi di trattamento termico di vuoto

1.Application

Il tipo fornace del carrello di trattamento termico di vuoto è un forno a resistenza elettrico dell'operazione periodica, che pricipalmente è utilizzato per il trattamento termico ed il riscaldamento di piccole e medie parti generali della lega o del metallo nel gas dell'azoto inferiore a ℃ 850. Presenta i vantaggi della temperatura uniforme della fornace, della struttura semplice, dell'operazione semplice e del consumo di energia basso.

parametri 2.Technical

1. potere stimato 45KW

2Rated tensione 380V, trifase, 50Hz

3. ℃ di temperatura nominale 850

4Working dimensione (lunghezza, larghezza ed altezza) 1000×800×600mm;

metodo del collegamento dell'elemento 5Heating: Y;

6. modo del controllo della temperatura: Controllo di PID;

7. uniformità del ℃ del ≤± 10 di temperatura della fornace;

8. aumento di temperatura della parete esterna al ℃ del ≤ 40 del lato della fornace;

9. ≤ vuoto 2H di tempo di riscaldamento della fornace;

10. ≤ vuoto 18% di potere di perdita della fornace;

11. grado di vuoto 0,001 torr;

pompa 12Vacuum: marca della porcellana di qualità;

stati 3.Service

uso dell'interno 3,1;

3,2 non c'è polvere conduttiva, gas esplosivo e gas corrosivo che può danneggiare seriamente il metallo e l'isolamento intorno;

3,3 nessun vibrazione e turbolenza ovvie.

4. Introduzione della struttura

La struttura di questa serie di fornace elettrica di trattamento termico è composta di coperture della fornace, di rivestimento refrattario di forni, di elementi riscaldanti, di piatto del fondo del forno, di dispositivo della porta della fornace e di sistema di controllo.

Il calore che tratta le coperture della fornace è saldato nelle coperture della scatola con l'acciaio della sezione ed il piatto d'acciaio e la fornace è della struttura del mattone. La lacuna fra la fornace e le coperture della fornace è colmata di materiale resistente ad alta temperatura alla rinfusa della diatomite e della fibra per l'isolamento termico e la conservazione del calore.

L'elemento riscaldante è disposto da entrambi i lati della fornace con il cavo di resistenza ocr25al5. L'elemento riscaldante è condotto dal corpo della fornace tramite la barretta del cavo fuori ed è collegato con l'alimentazione elettrica.

Copertura della fornace: è fornita di porto dell'estrazione dell'aria (valvola manuale compresa), di valvola di inflazione (valvola manuale compresa), di porto di scarico (valvola manuale compresa), di manometro nella fornace e di valvola di sicurezza.

La fornace di vuoto attutisce il carro armato: è saldata con acciaio inossidabile. La superficie dell'estremità superiore è inclusa con l'anello sigillante dell'imballaggio dell'amianto, che è incluso con la copertura della fornace. Le viti manuali di compressione sono avvitate lungo la circonferenza del fronte dell'estremità superiore, che sono utilizzate per collegare la copertura della fornace ed il carro armato in uno per assicurare il sigillamento nel carro armato.

Sistema di vuoto: La fornace e l'attrezzatura di trattamento termico adotta il pulsometro meccanico della pala rotatoria di serie 2x, che è fornito del tubo di aspirazione e del collegamento rapido. Vedi il manuale del pulsometro per i requisiti dell'operazione e della struttura del pulsometro.

C'è un foro della termocoppia sulla cima della fornace. In uso, la termocoppia è inserita nella fornace per controllare la temperatura di lavoro della fornace tramite il gabinetto di controllo del forno elettrico.
