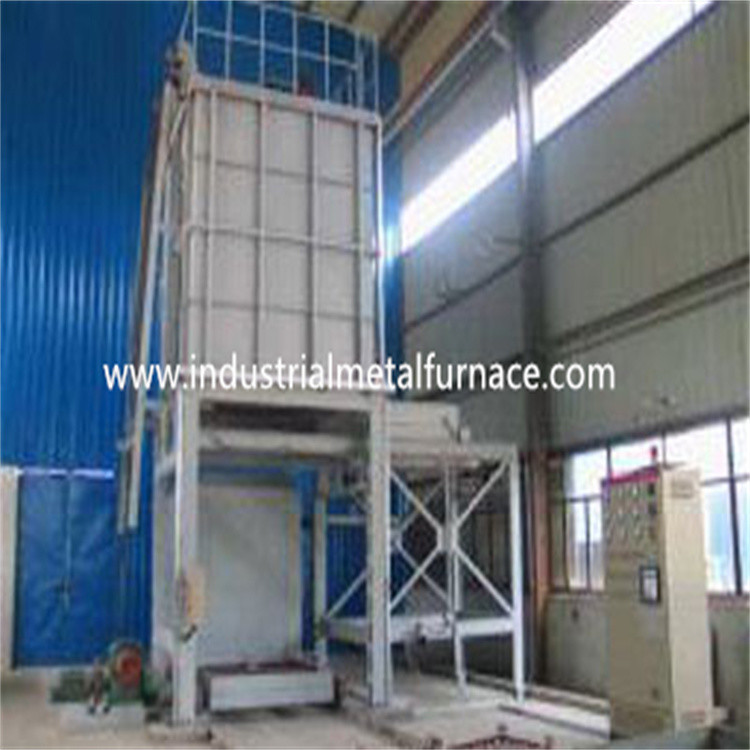

650 processo d'estinzione rapido di trattamento termico della fornace T6 della lega di alluminio di grado
vista 1.Overall
La lega di alluminio che estigue il forno a resistenza di trattamento termico è un forno a resistenza periodico dell'operazione, che pricipalmente è utilizzato per il trattamento della soluzione solida come l'estinzione e tempera rapide delle colate della lega di alluminio.
2.Advantages
I pezzi in lavorazione della fornace adottano l'operazione d'attaccatura, con il buon stato termico del ciclo e la temperatura uniforme.
Dopo che il completamento della fase della tenuta e del riscaldamento, il pezzo in lavorazione può cadere rapidamente dalla fornace al medium d'estinzione nello stagno in 12 secondi e la qualità d'estinzione del trattamento è alta.
Il sistema del controllo della temperatura adotta il tiristore di innesco di passaggio a zero di PID e l'alta precisione di Shanghai Guolong con il metro intelligente del controllo della temperatura, la fornace d'estinzione veloce di trattamento termico ha la buona stabilità ed allarme a temperatura eccessiva per assicurare che la temperatura del pezzo in lavorazione vada overhigh.
Ogni parte meccanica della trasmissione del forno a resistenza elettrico adotta il controllo e l'operazione di collegamento.
parametri tecnici 3.Main
(1) potere stimato: 100kW ± 10%
(2) tensione nominale: 380V, 3P, 50Hz
(3) temperatura nominale: ℃ 650
(4) modo del controllo della temperatura: Controllo di PID
(5) numero delle zone di riscaldamento: 1 metodo del collegamento di zona: Y;
(6) uniformità della temperatura della fornace: ℃ del ≤± 5
(7) accuratezza del controllo della temperatura: ℃ del ± 2
(8) efficace dimensione dell'area di lavoro: 1300×1300×1300mm
(9) estiguendo tempo di trasferimento: ≤ 12s (porta della fornace aperta all'acqua del pezzo in lavorazione)
(10) tempo di riscaldamento della fornace vuota: ≤ 2H
(11) potere vuoto di perdita della fornace: ≤ 12KW
potere del fan (di 12): 3kw
motore di sollevamento della tassa (di 13): motore schema sequenza di funzionamento
(14) temperature della parete esterna del lato della fornace: ℃ del ≤ 35
canestro (di 15): 1 insieme
introduzione 4.Structure
La struttura elettrica della fornace di trattamento termico è composta di fornace del riscaldamento, di meccanismo di sollevamento, estiguenti il meccanismo, il sistema di controllo, ecc.
4,1 fornace di riscaldamento
La struttura delle coperture del corpo della fornace è saldata dall'acciaio di profilo e la parete interna è saldata dal piatto termoresistente di acciaio inossidabile 1Cr18Ni9Ti. Allo stesso tempo, per evitare la deformazione del piatto di acciaio inossidabile nel chamberr interno a temperatura elevata, il piatto di acciaio inossidabile inoltre ha slot di espansione. Il rivestimento è di tutta la struttura della fibra e uno strato del piatto di gomma dell'amianto è attaccato alla superficie interna delle coperture della fornace, che svolgono il ruolo dell'isolamento termico e proteggono la superficie delle coperture della fornace da corrosione.
L'elemento riscaldante per la fornace d'estinzione rapida di trattamento termico è premuto in una striscia con la lega 0cr25a15, è collegato sul tubo d'isolamento della porcellana ed è riparato sulla camera interna del corpo della fornace attraverso l'acciaio rotondo inossidabile. Questa striscia strutturale della resistenza è appesa intorno alla fornace, che è favorevole a dissipazione di calore ed a circolazione. L'elemento riscaldante adotta il metodo del Y-collegamento. Il carico di superficie sarà controllato sotto 1.6w/cm2 per prolungare il tempo di impiego dell'attrezzatura.
Il dispositivo di circolazione dell'aria calda è composto di dispositivo e di deflettore d'aria del fan. Il dispositivo del fan è disposto sulla cima del corpo della fornace ed il fan è trasformato dell'acciaio termoresistente 1Cr18Ni9Ti le pale di ventilatore centrifugo. Il deflettore d'aria è fatto dell'acciaio termoresistente 1Cr18Ni9Ti ed è riparato sulla parete interna della fornace tramite parecchi coni retinici sostenenti. La striscia della resistenza è avvolta dentro ed il calore emesso dalla striscia della resistenza è distribuito termicamente attraverso il sistema di circolazione dell'aria calda per fare la temperatura nell'uniforme della fornace. Il dispositivo di ventilazione è fatto secondo il volume della fornace di trattamento termico T6 e la circolazione forzata dell'aria calda per soddisfare le richieste della temperatura uniforme della fornace.
Il telaio base è usato per il carico delle parti della fornace ed è saldato con l'acciaio della sezione.
Le coperture della porta della fornace sono saldate con l'acciaio ed il rivestimento è di tutta la struttura della fibra.
Il sigillamento fra la porta della fornace ed il corpo della fornace adotta il riduttore dell'ingranaggio a vite per lavorare ed il sigillamento automatico di inerzia è effettuato dopo che esiste.
Il forno a resistenza elettrico è fornito di carrello di carico.
meccanismo di sollevamento 4,2
Il meccanismo di sollevamento è composto di argano, di telaio di carico, di catena di sollevamento, di ruota di rotolamento, ecc.
L'argano è installato da un lato del telaio base. Adotta un riduttore a bassa velocità di rapporto ed è fornito di dispositivo autobloccante, che può assicurare che la struttura di carico resti a tutta la posizione e deceleri, in modo da impedire l'impatto rapido del telaio di carico sul carro armato d'estinzione quando cade.
Il motore di sollevamento adotta il motore schema sequenza di funzionamento, che è lento quando solleva e veloce quando discende.
La struttura di carico è fatta dell'acciaio della sezione o dell'acciaio rotondo secondo le esigenze degli utenti ed un insieme è fornito.
sistema di controllo 4,3
Il sistema del controllo della temperatura adotta il tiristore di innesco di passaggio a zero di PID ed il metro intelligente di Shanghai Guolong per controllare la temperatura. Ha funzione a temperatura eccessiva dell'allarme per assicurarsi che la temperatura del pezzo in lavorazione non vada overhigh.
Le parti meccaniche della trasmissione della fornace dell'ossequio di calore elettrico adottano il controllo di collegamento, cioè, dopo la porta della fornace leggermente è aperto, l'alimentazione elettrica delle parti del dispositivo e del riscaldamento del ventilatore sarà tagliata automaticamente e l'alimentazione elettrica del dispositivo di sollevamento sarà ristabilita automaticamente. Dopo che la struttura di carico raggiunge la posizione designata della fornace, l'alimentazione elettrica del dispositivo di sollevamento sarà tagliata automaticamente quando la porta della fornace è chiusa. Dopo che la porta della fornace è chiusa sul posto, l'alimentazione elettrica del dispositivo del fan e dell'elemento riscaldante può essere collegata per impedire gli incidenti dovuto il misoperation.
