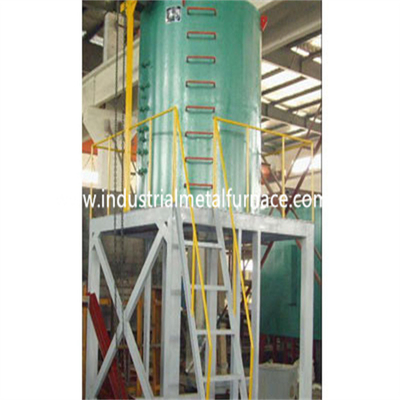

Tipo verticale processo d'estinzione veloce di trattamento termico della fornace T6 per le ruote di alluminio

1. Panoramica

la lega di alluminio di φ1500x2000mm che estigue la fornace può essere usata per la soluzione solida della lega di alluminio e trattamento termico dell'estinzione. Questa fornace d'estinzione rapida di trattamento termico è un forno a resistenza periodico dell'operazione, che pricipalmente è utilizzato per altro della soluzione solida trattamento rapido dell'estinzione, di tempera e delle colate della lega di alluminio.

I pezzi in lavorazione della fornace dell'ossequio di calore adottano l'operazione d'attaccatura, con il buon stato termico del ciclo e la temperatura uniforme.

Dopo che il completamento del riscaldamento e della tenuta, il pezzo in lavorazione può cadere rapidamente dalla fornace al medium d'estinzione nello stagno in 12 secondi e la qualità d'estinzione del trattamento è alta.

Il sistema del controllo della temperatura adotta il tiristore di innesco di passaggio a zero di PID e l'alta precisione di Shanghai Guolong con il metro intelligente del controllo della temperatura, la fornace ha la buona stabilità ed allarme a temperatura eccessiva per assicurare il funzionamento normale della fornace.

Ogni parte meccanica della trasmissione della fornace di trattamento termico T6 adotta il controllo e l'operazione di collegamento.

parametri tecnici 2.Main

(1) potere stimato: 160kW ± 10%

(2) tensione nominale: 380V 3P 50Hz

(3) temperatura nominale: ℃ 650

(4) modo del controllo della temperatura: Controllo di PID

(5) numero delle zone di riscaldamento: 1 metodo del collegamento di zona: Y

(6) uniformità della temperatura della fornace: ℃ del ≤± 5

(7) accuratezza del controllo della temperatura: ℃ del ± 1,5

(8) efficace dimensione di area di lavoro: Φ 1500×2000mm

(9) estiguendo tempo di trasferimento: ≤ 12s (apertura della porta della fornace al pezzo in lavorazione che cade nel carro armato d'estinzione)

(10) tempo di riscaldamento della fornace vuota: ≤ 2H

(11) potere vuoto di perdita della fornace: ≤ 28kw

potere del fan (di 12): 4kw

motore di sollevamento della tassa (di 13): 14) temperature schema sequenza di funzionamento della parete esterna del lato della fornace del motore (: ℃ del ≤ 35

canestro (di 15): 1 insieme

3. introduzione della struttura

La struttura della fornace di trattamento termico della resistenza elettrica è composta di fornace del riscaldamento, di meccanismo di sollevamento, estiguenti il meccanismo, il sistema di controllo, ecc.

3,1 fornace di riscaldamento

  La struttura delle coperture del corpo della fornace è saldata dall'acciaio di profilo e la parete interna è saldata dal piatto termoresistente di acciaio inossidabile 1Cr18Ni9Ti.

  L'elemento riscaldante per la fornace d'estinzione rapida di trattamento termico è premuto in una striscia con la lega 0cr25a15, è collegato sul tubo d'isolamento della porcellana ed è riparato sulla camera interna del corpo della fornace attraverso l'acciaio rotondo inossidabile.

  Il dispositivo di circolazione dell'aria calda è composto di dispositivo e di deflettore d'aria del fan. Il dispositivo del fan è disposto sulla cima del corpo della fornace ed il fan è trasformato dell'acciaio termoresistente 1Cr18Ni9Ti le pale di ventilatore centrifugo. Il deflettore d'aria è fatto dell'acciaio termoresistente 1Cr18Ni9Ti ed è riparato sulla parete interna della fornace tramite parecchi coni retinici sostenenti. La striscia della resistenza è avvolta dentro ed il calore emesso dalla striscia della resistenza è distribuito termicamente attraverso il sistema di circolazione dell'aria calda per fare la temperatura nell'uniforme della fornace. Il dispositivo di ventilazione è fatto secondo il volume della fornace di trattamento termico T6 e la circolazione forzata dell'aria calda per soddisfare le richieste della temperatura uniforme della fornace.

  Il telaio base è usato per il carico delle parti della fornace ed è saldato con l'acciaio della sezione.

  Le coperture della porta della fornace sono saldate con l'acciaio ed il rivestimento è di tutta la struttura della fibra.

  Il sigillamento fra la porta della fornace ed il corpo della fornace adotta il riduttore dell'ingranaggio a vite per lavorare ed il sigillamento automatico di inerzia è effettuato dopo che esiste.

  Il forno a resistenza elettrico è fornito di carrello di carico.

meccanismo di sollevamento 3,2

  Il meccanismo di sollevamento è composto di argano, di telaio di carico, di catena di sollevamento, di ruota di rotolamento, ecc.

sistema di controllo 3,3

  Il sistema del controllo della temperatura adotta il tiristore di innesco di passaggio a zero di PID ed il metro intelligente di Shanghai Guolong per controllare la temperatura. Ha funzione a temperatura eccessiva dell'allarme per assicurarsi che la temperatura del pezzo in lavorazione non vada overhigh.

  Le parti meccaniche della trasmissione della fornace dell'ossequio di calore elettrico adottano il controllo di collegamento.
