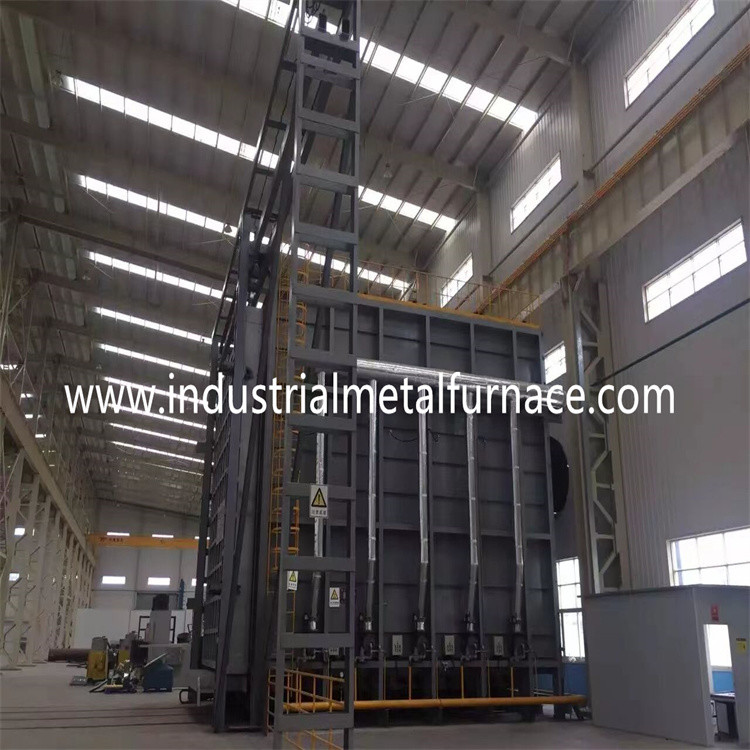

Forno per trattamento termico ad alta temperatura di lavoro a gas naturale Forno inferiore per auto
1. Lavoraremeccanismo
Il forno a carrello è un forno a funzionamento di tipo batch.La struttura del forno a fondo cabina: il fondo del forno è un carrello mobile.
Prima del riscaldamento, il carrello viene caricato all'esterno del forno e le parti in lavorazione vengono posizionate su un ferro di supporto, quindi il carrello viene trascinato nel forno dal meccanismo di trazione per il riscaldamento.Dopo il riscaldamento, il carrello viene estratto dal forno dal meccanismo di trazione per lo scarico.Oppure utilizzare una gru per sollevare il pezzo riscaldato sull'attrezzatura di forgiatura per la lavorazione.
2.Parametri tecnici
| No. |
Elemento |
Parametro |
| 1 |
Forno cuore dimensioni efficaci
|
1,5*2,5*3 m (L*P*A)
|
| 2 |
Dimensioni focolare del forno
|
1,9*2,9*3,2 m (L*P*A)
|
| 3 |
Temperatura nominale
|
1200 ℃
|
| 4 |
Zona di riscaldamento
|
2 zone
|
| 5 |
Metodo di controllo della temperatura
|
Giappone Shimaden Intelligence controller di temperatura;Touch screen da 10,1 pollici, PLC Siemens e controllo manuale;controllo del polso
|
| 6 |
Record di temperatura
|
2 punti di misura registrano la curva di salita e discesa della temperatura
|
| 7 |
Rivestimento del forno
|
Adottare una struttura interamente in fibra resistente al calore;Pannello di amianto termoisolante da 5 mm + blocco di fibra refrattaria da 1260 gradi di spessore 325 mm + coperta ad alta temperatura da 1350 gradi contenente zirconio da 25 mm.
|
| 8 |
Quantità e modello di bruciatore
|
4 pezzi, AGS 125 HB, 320 kW/ora
|
| 9 |
Fabbisogno totale delle tubazioni del gas
|
Fabbisogno totale delle tubazioni del gas
|
3. Introduzione alla struttura
Il guscio di questa serie di forni elettrici è saldato con lamiera d'acciaio e profilati d'acciaio, e la parte inferiore del corpo del forno è collegata con la guida leggera del carrello.Gli utenti non necessitano di un'installazione di base, ma devono solo posizionarla su un terreno piatto di cemento.
3.1 corpo del forno
La struttura in acciaio del corpo del forno è realizzata in acciaio 8# -12#U e piastre d'acciaio.
3.2 rivestimento del forno
Il materiale del rivestimento è un blocco compatto in fibra refrattaria di alluminio alto 1200 ℃.Lo spessore dello strato refrattario ad alta temperatura è di 355 mm.
3.3 carrello
Il carrello è composto da materiale per la conservazione del calore, telaio del carrello e meccanismo mobile.Lo strato refrattario è suddiviso in 3 sottostrati, ovvero il 1° strato superiore di mattoni ad alto contenuto di allumina e il 2° e 3° strato con entrambi i mattoni di argilla chiara.
3.4 sigillatura
La tenuta tra carrello e corpo forno adotta un blocco di tenuta in fibra refrattaria, che viene pressato da una leva del cilindro elettrico, e lavora in combinazione con il cilindro elettrico della porta del forno.
3.5 porta del forno
La porta del forno è composta da un rivestimento interamente in fibra e da una struttura in acciaio.La porta è costruita con blocchi in fibra compressa di alluminio silicato come quelli per il corpo del forno.
3.6 sistema di masterizzazione
Il sistema di combustione è composto da bruciatori ad alta velocità Krom, sistema di controllo proporzionale della combustione, valvola del gas, elettrovalvola, scatola di controllo del bruciatore, ecc.
3.7 sistema di controllo
L'armadio di controllo è controllato da un pulsante elettrico e il dispositivo antiribaltamento è installato per garantire un uso conveniente.
Nota: il forno per il sistema di trattamento termico adotta la fibra di cotone a risparmio energetico come rivestimento del forno e l'effetto di risparmio energetico è più evidente, fino a circa il 30%.
