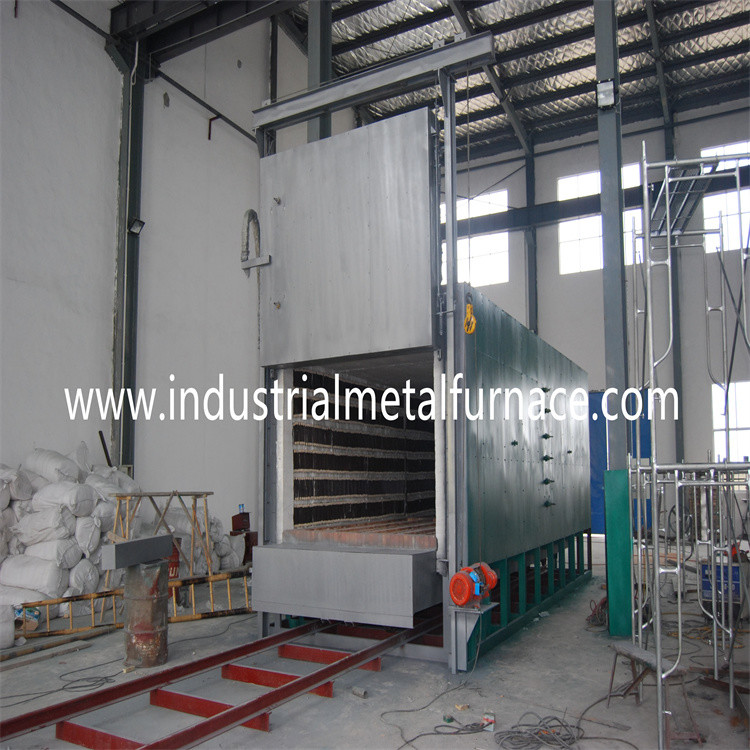

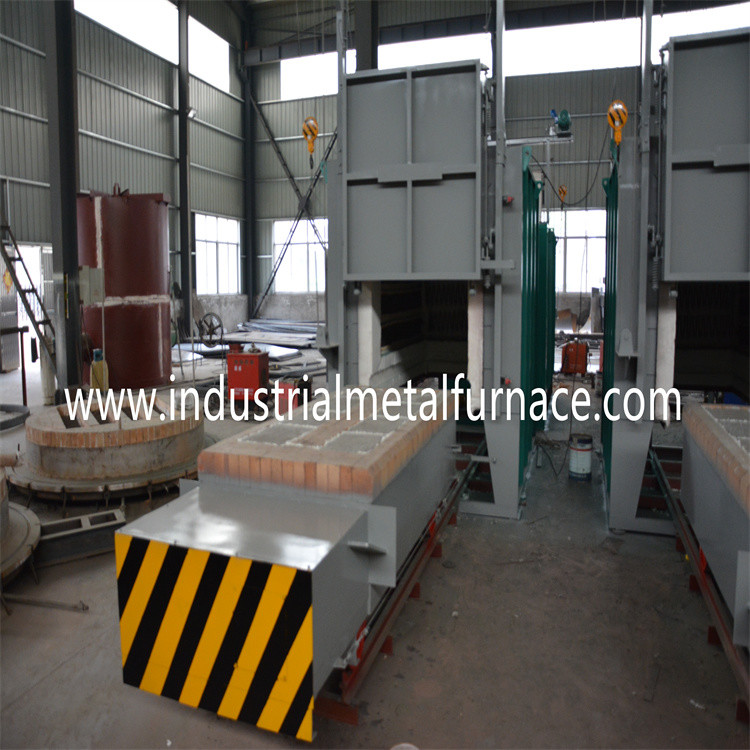

Tipo refrattario fornace inferiore della fibra di trattamento termico dell'automobile di resistenza elettrica per il processo boronizing

1. condizione di lavoro della fornace

1,1 l'altitudine non supererà 1000 metri.
1,2 la temperatura ambiente è nell'ordine di ℃ 5-40.
1,3 l'umidità relativa di media mensile nell'area di uso non sarà maggior di 90%.
1,4 non c'è polvere conduttiva, gas esplosivo e gas corrosivo che può danneggiare seriamente il metallo e l'isolamento intorno.
1,5 non c'è vibrazione e turbolenza ovvie.

2. Rivestimento refrattario di forni

Il rivestimento refrattario di forni è una struttura completa della fibra, costruita con le fibre refrattarie standard di alta qualità riparate dalle parti d'acciaio rotonde. Le fibre di alluminio sono precompresse nei blocchi (gravità di compressione: ≥230Kg/m3) e poi fisso al corpo della fornace dalle parti rotonde di acciaio inossidabile. Questa struttura allineante refrattaria presenta i vantaggi della conducibilità a calore ridotto, di forte capacità anti shock e di lotta contro l'erosione. Il rivestimento ha uno spessore totale di 330mm. La fibra di alluminio del silicato resiste ad una temperatura massima di 1200℃. I fermi della fibra sono fatti di acciaio inossidabile.

3. Elemento riscaldante

elemento riscaldante: Le strisce della resistenza della lega di spirale-forma della resistenza 0Cr21AL6Nb sono montate in 2 pareti laterali, in parete posteriore, nella porta della fornace e nel fondo del carrello ferroviario. Le strisce della resistenza sono prodotte attraverso le muffe speciali e sono installate nella parete di fornace dai chiodi della porcellana. E c'è una guarnizione della porcellana fra la parete della fibra e le strisce della resistenza per evitare il cortocircuito. C'è zona di riscaldamento 5. Tutte le barre del conduttore del cavo-fuori sono fatte del materiale di φ16 0Cr21AL6Nb.

4. sistema di controllo elettrico

Controllo della temperatura: la fornace adotta il regolatore di temperatura intelligente di Shimaden per controllare la temperatura che ha funzione autoregolatrice per calcolare il parametro ideale di PID e per raggiungere una stabilità di temperatura. Il regolatore di temperatura ha le funzioni dell'allarme a temperatura eccessiva e della protezione termica di rottura delle coppie.

La fornace ha 5 zone del controllo della temperatura per il controllo del legame fra la temperatura ed i movimenti di motore. Ogni zona è fissata con un allarme a temperatura eccessiva.

A. secondo i requisiti trattati, il programma di aumento di temperatura è fissato nello strumento intelligente e si distribuisce ad ogni zona di temperatura per controllo. Chiami e pubblichi il processo corrispondente, invii i segnali al livello più basso e raccolga la temperatura di ogni zona dallo strumento superiore.

B. Quando il rifornimento di alimentazione di rete è acceso per l'operazione, l'attrezzatura controllerà normalmente il forno elettrico secondo l'insieme di processo di programma nello strumento intelligente.

(2) controllo di potere: adotta il sistema ad alta potenza di innesco, fornito del radiatore e di una serie completa di sistema di raffreddamento a aria. Ogni gruppo di elementi riscaldanti elettrici sarà fornito dell'amperometro, del voltometro e dell'indicazione di accensione degli elementi riscaldanti elettrici, con potere sulla protezione di collegamento e sulle misure al suolo sicure assicurare la sicurezza di utilizzo. Il sollevamento della porta della fornace ed il movimento del carrello ferroviario tutto sono completati nel gabinetto di controllo. C'è collegamento elettrico affidabile fra ogni azione e potere sulla protezione di collegamento con il sistema di riscaldamento elettrico.
