Il bagno del sale della resistenza elettrica riscalda il trattamento le fornaci e delle attrezzature per le parti di metallo
1. Applicazione
Il forno a bagno esternamente riscaldato del sale è un tipo fornace in lotti utilizzata per il trattamento termico delle parti di metallo,
quali l'estinzione, la tempera, la tempera, la normalizzazione, nessuna riscaldamento e carburazione di ossidazione, ecc.
2. Parametri tecnici della fornace dell'ossequio di calore
| No. |
Oggetto |
Specificazione |
| 1 |
Modello |
RYG-90-7 |
| 2 |
Potere stimato |
90KW+5% (1-100% regolabile) |
| 3 |
Tensione nominale |
380V, 3phase, 50HZ |
| 4 |
Temperatura nominale |
℃ 800 |
| |
Temperatura di lavoro |
750℃ |
| 5 |
Collegamento dell'elemento riscaldante |
Y |
| 6 |
Metodo del controllo della temperatura |
SCR, controllo di PID, sopra l'allarme di temperatura |
| 7 |
Zona del controllo della temperatura |
1 punto di controllo zone+one dentro la camera della fornace per misurare la temperatura |
| 8 |
Efficace dimensione di lavoro |
Φ900*1000mm
(profondità interna di diameter*internal del crogiolo)
|
| 9 |
Accuratezza del controllo della temperatura |
±2℃ |
| 10 |
Uniformità di temperatura |
±10℃ |
| 11 |
Potere vuoto di perdita della fornace |
≤18% |
| 12 |
Aumento di temperatura della superficie della fornace |
≤40℃ |
| 13 |
Lato di riscaldamento |
riscaldamento lato quattro |

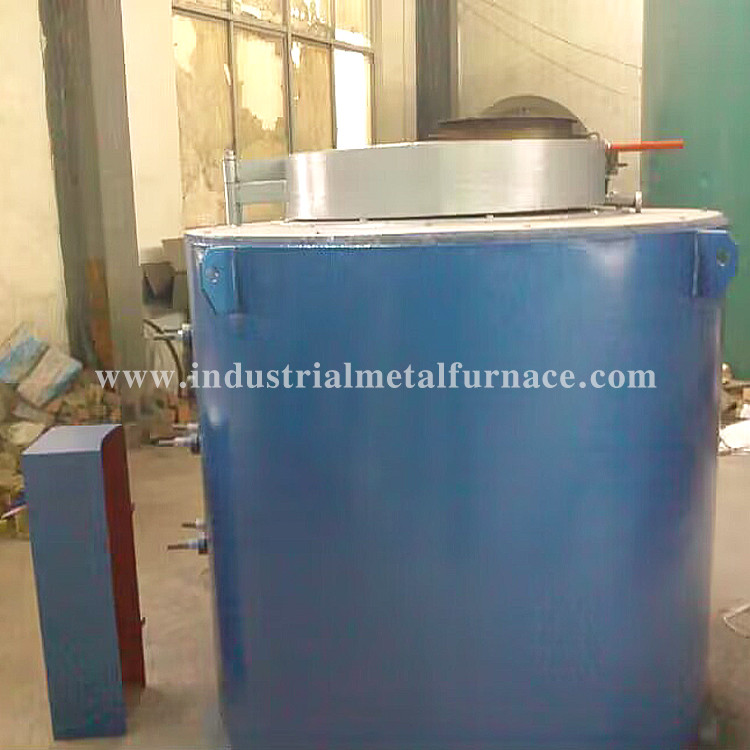

3. Struttura della fornace
Il forno a bagno del sale è compreso il sistema delle coperture, del crogiolo e del controllo della temperatura della fornace.
Coperture della fornace
Le coperture della fornace dell'ossequio di calore sono saldate dall'acciaio del canale e dall'acciaio di angolo. Il piatto esterno delle coperture è fatto dell'acciaio Q235,
quale ha la caratteristica di forza globale solida, affidabile, buona e di non facile deformare. Il rivestimento refrattario di forni adotta
fibra refrattaria con uno spessore di 300mm. Il rivestimento inferiore adotta il mattone refrattario dell'argilla 1.3g/cm3 ed i mattoni pesanti
per area vulnerabile. Lo strato isolante adotta la fibra refrattaria dell'alluminio del silicato e lo strato isolante esterno adotta il piatto dell'amianto e della diatomite.

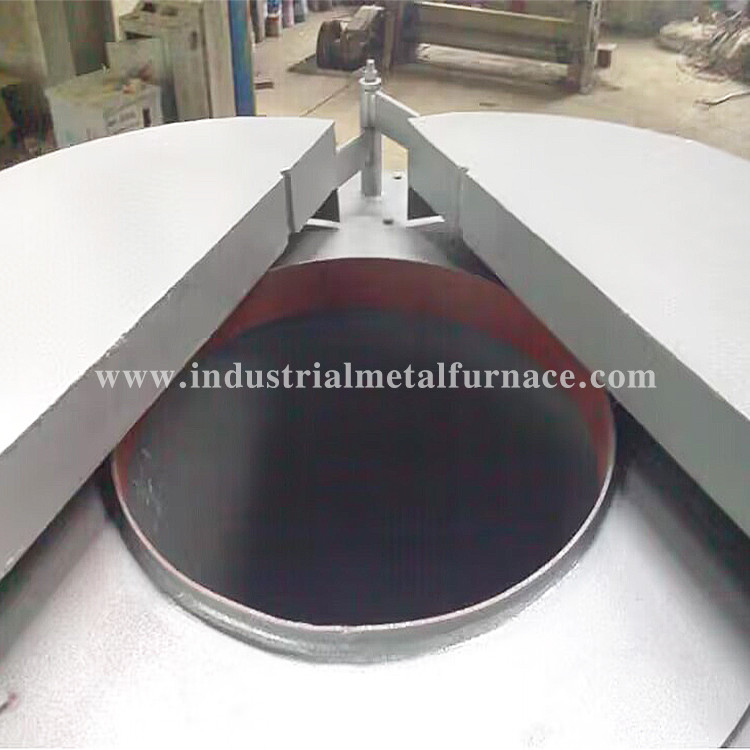

Crogiolo
Il crogiolo è fatto del piatto di acciaio inossidabile 316L (0Cr17Ni12Mo2) di 10mm. È usato per impedire il sale fuso
infiltrazione nello strato dell'isolamento e nella scanalatura del sale. Quando la scanalatura del sale è danneggiata, può essere sollevata per la riparazione.
Elemento riscaldante
L'elemento riscaldante adotta la cinghia della resistenza 0Cr25AL5. L'elemento riscaldante è sistemato intorno al corpo della fornace così
che il crogiolo potrebbe essere riscaldato uniformemente. Il fondo del forno adotta i mattoni refrattari.
Sistema di controllo
Il gabinetto di controllo principale adotta il tipo verticale gabinetto combinato di GGD. Il pannello di controllo elettrico è compreso il metro di ampère, il voltometro, il regolatore di temperatura, il registratore della temperatura ed i interruttori di comando.
4. Portata del rifornimento
| No. |
Oggetto |
Q'ty |
| 1 |
Corpo della fornace |
1 insieme |
| 2 |
crogiolo termoresistente di acciaio inossidabile 316L |
1 pezzo |
| 3 |
Elemento riscaldante |
1 insieme |
| 4 |
Sistema di controllo |
1 insieme |
| 5 |
Termocoppia |
2 insiemi |
