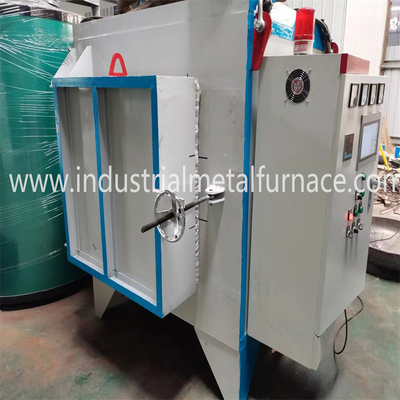

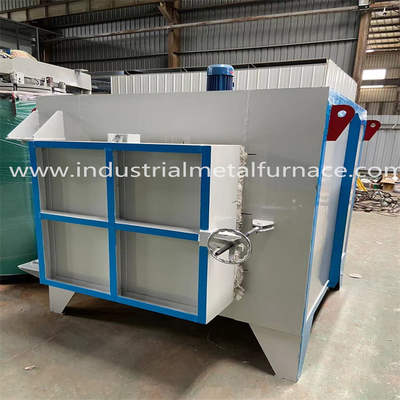

Forno elettrico a scatola per il trattamento termico di parti metalliche o di leghe medie o piccole

1Applicazione

Il forno elettrico RX3-25-12 è utilizzato principalmente per il trattamento termico di parti metalliche o in lega medie o piccole.

2Principali parametri tecnici

3Introduzione strutturale

Il forno di riscaldamento RX3-25-12 è costituito principalmente da corpo del forno, rivestimento, porta del forno, elemento di riscaldamento e sistema di controllo della temperatura.

3.1 pelliccecorpo nato

La struttura in acciaio del corpo del forno è realizzata in acciaio sezionale da 6-8# e in piastre in acciaio da 3-12mm.e sono rinforzati con supporti di acciaio sezionaliLa parete esterna del forno è verniciata con 2 strati di primer e 2 strati di vernice di rivestimento. La parte principale del forno è verniciata con vernice resistente al calore.

3.2 rivestimento

Il corpo del forno tipo scatola è costruito con mattoni refrattari e fibre.Le fibre di alluminio sono precompresse in blocchi (gravità di compressione): ≥ 235 kg/m³Questa struttura di rivestimento refrattaria ha i vantaggi di una bassa conducibilità termica, una forte capacità antistromba e antierosione.Il rivestimento ha uno spessore totale di 325 mmLa fibra di alluminio silicato resiste a una temperatura massima di 1250°C.

3.3 porta del forno e sistema di apertura verso l'alto

La porta del forno a scatola è composta da rivestimento interamente in fibra e dalla struttura in acciaio.Il rivestimento della porta è di fibre ad alta temperatura che è lo stesso del rivestimento del corpo del forno. La struttura complessiva del forno mantiene la sua forma durante il riscaldamento. La porta è di tipo di apertura laterale. La porta si apre manualmente lateralmente.

3.4 fondo del forno:

Il fondo del forno è costituito da muratura refrattaria, piastra di superficie di bogie Ni7N spessa 30 mm. La superficie inferiore portante è piatta.Un strato di piastra inferiore in acciaio resistente al calore viene posato per garantire il carico e proteggere la vita utile del filo del forno.

Rivestimento inferiore: un rivestimento composito è costituito da mattoni refrattari ad alta alumina di prima classe, mattoni refrattari leggeri, mattoni isolanti, ecc.Le scanalature di installazione degli elementi di riscaldamento sono costruite sul rivestimento, and heavy high alumina refractory bricks are used for collision prone and load-bearing areas (mixed with high-temperature binders in the mud during masonry) to enhance the strength of the furnace lining structureDurante la produzione, vengono lasciati giunti di espansione per evitare che il rivestimento si espanda e si danneggi quando viene riscaldato.

3.5 elemento di riscaldamento

elemento di riscaldamento: le strisce di resistenza in lega di resistenza 0Cr27AL7Mo2 sono montate nelle pareti sinistra e destra, sul fondo del forno e sul fondo del forno.

3.6 sistema di controllo elettrico

Controllo della temperatura: per il controllo della temperatura viene adottato il controllo PID, utilizzando il controllore di temperatura intelligente Shimaden.il controllo ottimale di ciascuna zona di temperatura può essere ottenutoCon la sua funzione di auto-adattamento online, i parametri ottimali del forno PID possono essere calcolati per ottenere la stabilità di temperatura ideale.

Questo sistema controlla la temperatura del forno di trattamento termico.

In base alle esigenze del processo, dopo la configurazione del regolatore di temperatura intelligente, viene assegnato al controllo della zona di temperatura.trasmettere segnali al livello inferiore, e raccogliere dati di temperatura dallo strumento di livello superiore in ciascuna zona.

Quando l'alimentazione principale è accesa, il dispositivo controllerà il forno elettrico in base alle impostazioni dello strumento intelligente.

Controllo della potenza: il sistema di esecuzione del controllo adotta un sistema di attivazione ad alta potenza, dotato di un radiatore e di un sistema completo di raffreddamento dell'aria.con una lunghezza massima di 20 mm o piùOgni gruppo di elementi di riscaldamento elettrici è dotato di un ammeter, di un voltmeter e di un indicatore di accensione/spena per gli elementi di riscaldamento elettrici.con potenza di protezione da blocco e misure di sicurezza di messa a terra per garantire un utilizzo sicuro.

4. Componenti Origine

5. Installazione

Il forno deve essere installato dal cliente stesso, mentre il fornitore fornisce un manuale d'uso in lingua inglese.supporto online e guida video per il cliente a causa dell'attuale situazione epidemica in tutto il mondo.

6Servizio post vendita

Il forno è garantito per 13 mesi a partire dalla data di spedizione. Nel periodo di garanzia, i danni sono riparati o sostituiti se causati da difetti di fabbricazione.L'acquirente è tenuto a pagare una certa tariffa se i danni sono causati dall'acquirente stesso.
