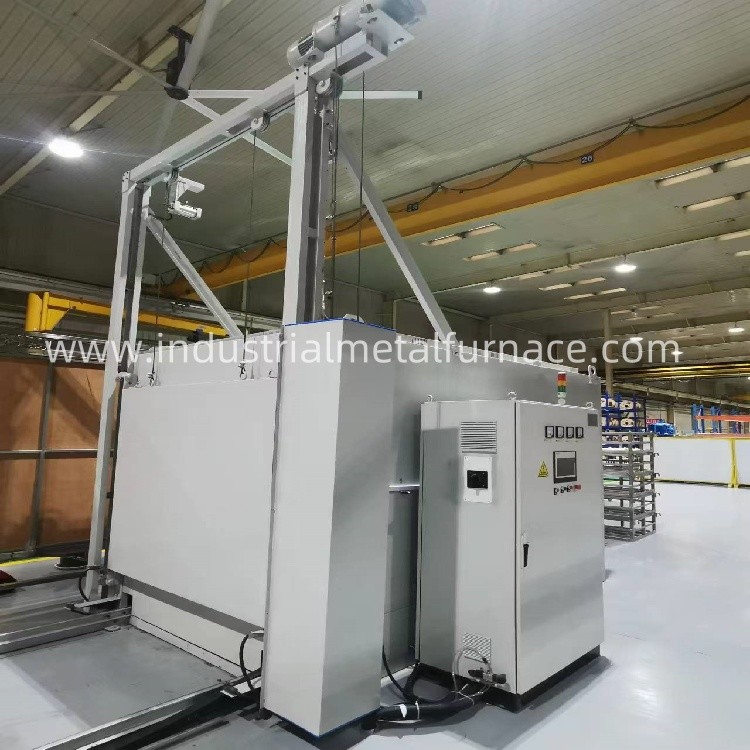

Forno di trattamento termico per invecchiamento in lega di alluminio a 185 gradi Celsius personalizzato
1.Applicazione
Il forno resistente al trattamento termico dell'invecchiamento delle leghe di alluminio è un forno resistente a ciclo, principalmente
utilizzato per il trattamento dell'invecchiamento delle fusioni in lega di alluminio dopo il trattamento di spegnimento e può anche essere utilizzato per il calore
trattamento di altri pezzi in aria sotto i 300 °C.
Il forno ha un buon ciclo termico e una temperatura relativamente uniforme.
Il sistema di controllo della temperatura utilizza PID zero-crossing triggered tiristor e isola giapponese metro per controllare
Il forno per il trattamento termico dell'invecchiamento ha una buona stabilità e adotta un registratore senza carta per registrare
allarme di temperatura e di sovratemperatura per il doppio controllo per garantire che il pezzo non si surriscaldi.
2- Principali parametri tecnici
| - No, no, no, no. |
Articolo |
Parametri tecnici |
| 1 |
Potenza nominale |
75 kW + 5% |
| 2 |
Voltaggio nominale |
Fase 380V: 3P Frequenza: 50HZ |
| 3 |
Temperatura nominale |
300 °C, di solito 185 °C |
| 4 |
Metodo di controllo della temperatura |
Controllo PID, controllo tiristor, controllo del contatore elettrico giapponese, controllo touch screen da 10,1 pollici |
| 5 |
Numero di zone di riscaldamento |
2 zone |
| 6 |
Metodo di connessione |
Y |
| 7 |
Uniformità della temperatura del forno |
± 5 °C |
| 8 |
Precisione del controllo della temperatura |
± 1 °C |
| 9 |
Dimensioni interne del cestino |
1900 × 1900 × 1600 mm |
| 10 |
Capacità di carico |
≤ 10 secondi |
| 11 |
Tempo di riscaldamento del forno vuoto |
≤ 0,5 h |
| 12 |
Perdita di potenza del forno vuoto |
≤ 10% |
| 13 |
Ventilatore di circolazione |
2 serie 4KW |
| 14 |
Temperatura della parete esterna laterale del forno |
≤ 30 °C |
| 15 |
Motore elettrico per carrelli |
≤ 35 °C |
| 16 |
Modalità di apertura e chiusura della porta del forno |
sollevamento elettrico
|
3. Struttura Introduzione
La struttura del forno elettrico è costituita da corpo del forno, dispositivo di riscaldamento, sistema di controllo e altre parti.
3.1 Corpo del forno
Il telaio del trattamento termico del forno del guscio dei metalli è saldato e formato da acciaio di sezione e la parete esterna è realizzata
Il rivestimento interno utilizza silicato di alluminio
cotone perforato con ago di fibre refrattarie come materiale isolante e di conservazione del calore per ridurre la temperatura
La parete interna è chiusa con una piastra in acciaio inossidabile.
La porta del forno e il guscio del forno sono anch'essi realizzati in cornici in acciaio saldato, la parete esterna è anche realizzata in laminato a freddo
piastre d'acciaio, e il rivestimento interno è costituito da fibra refrattaria di silicato di alluminio e da cotone perforato con un ago come isolante
e materiale di conservazione del calore.
Il carrello è realizzato in acciaio a 12/14 canali.
la gru dell'officina, e il carrello viene spinto nel forno.
Quando la porta del forno a scatola è chiusa, si inserisce una confezione di amianto di gomma.
tenuta stretta contro l'imballaggio in gomma dell'amianto all'ingresso del forno per garantire che il calore non si dissipi.
3.2 dispositivo di riscaldamento
L'elemento di riscaldamento adotta tubi di riscaldamento, disposti su entrambi i lati del forno e realizzati in 0Cr25AL5
filo di lega, ha una lunga durata.
Per garantire la stabilità e l'uniformità del forno di trattamento termico, il forno a resistenza elettrica è dotato di un dispositivo ventilatore
(un set completo è acquistato dall'esterno) e un sistema di guida dell'aria.
e il ventilatore è realizzato in acciaio resistente al calore 1Cr18Ni9Ti per formare una lama di ventilatore centrifuga.
una piastra guida dell'aria e uno scudo antiaria.
Quando il ventilatore è acceso, il vento viene espulso dal ventilatore, soffiato uniformemente agli elementi di riscaldamento su entrambi i lati del
il forno attraverso la scanalatura di guida dell'aria, soffiato nel forno attraverso la porta di guida dell'aria nella parte inferiore dello scudo antifreeze, e
poi aspirato nel ventilatore dalla porta di guida dell'aria in fondo al ventilatore, e poi gettato fuori... questo ciclo reciproco
porta il calore generato dal riscaldatore nel forno, in modo che il pezzo di lavoro venga riscaldato uniformemente.
3.3. Sistema di controllo
Il sistema di controllo della temperatura del forno di trattamento termico di invecchiamento utilizza il tiristor di innesco a passaggio zero PID e Shimaden giapponese
Inoltre, per registrare la temperatura viene utilizzato un registratore senza carta e l'allarme di sovra-temperatura è
utilizzati per evitare che il pezzo di lavoro si surriscaldi.
Le parti di trasmissione meccanica del forno elettrico adottano il controllo di blocco, cioè l'alimentazione del
Il dispositivo di ventilazione e l'elemento di riscaldamento si spegne automaticamente dopo l'apertura della porta del forno.
il dispositivo di ventilazione e l'elemento di riscaldamento possono essere collegati solo dopo che la porta del forno è completamente chiusa per evitare
malfunzionamenti e incidenti causati da malfunzionamento.
