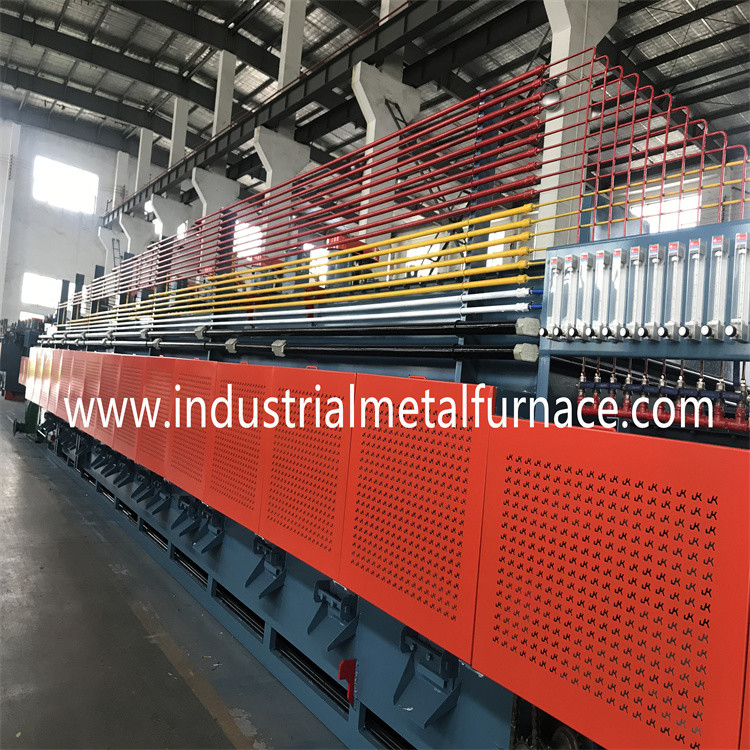

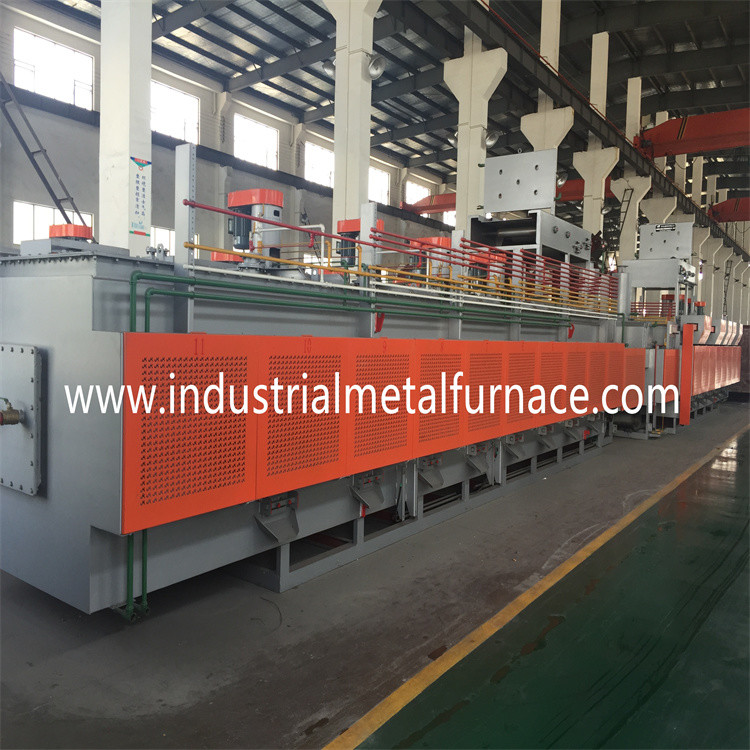

Elettrico continuo di resistenza del rullo di sostegno

Mesh Belt Conveyor Furnace per i fermi

requisito 1.Buyer

prodotto 1,1: vite, grado 1022;

processo 1,2: carburazione e temperare;

produttività 1,3: carburazione: 100kg/h;

2. Specificazione

Secondo il requisito del compratore, raccomandiamo il nostro cliente

per scegliere il tipo fornace elettrica del rullo di sostegno di 400*5000*80mm della cinghia della maglia.

3. Introduzione generale dell'attrezzatura e caratteristiche principali

3,1 la fornace della cinghia della maglia del trasportatore combina le tecnologie avanzate da Taiwan.

Le sue parti fondamentali sono importate da oltremare.

3,2 la linea di produzione è compresa l'estinzione del rullo di sostegno magnetico

fornace, estiguente carro armato, olio che rimuove supporto, macchina di post-pulizia, supporto-rullo

cinghia della maglia che temperano fornace e sistema di controllo elettrico.

4. Linea di produzione parametri di base

5. Specificazione dell'attrezzatura di Mesh Belt Furnace

1 temperatura di lavoro:

estinzione della fornace: 820~950℃; estinzione del carro armato, 60~80℃; macchina di post-pulizia:

40~60℃; tempera della fornace: 300~450℃;

produttività 2

Estinzione: 80-160kg/h (che varia con la dimensione del pezzo in lavorazione, peso, impilante

metodo ed altre circostanze relative)

un'atmosfera di 3 fornaci

Estinzione della fornace: methanol+propane

Tempera della fornace: aria

Tipo della cinghia di 4 maglie che estigue fornace

Larghezza della cinghia della maglia: 400 millimetri

Lunghezza dell'entrata: 2000 millimetri

Preriscaldamento della lunghezza della cinghia: 1100mm

Lunghezza di area di lavoro: 5000mm

Efficace altezza: 80mm

carro armato dell'olio per tempra 5

Larghezza della cinghia della maglia: 600mm

Lunghezza del serbatoio dell'olio: 3800mm

Larghezza del serbatoio dell'olio: 1600mm

Profondità del serbatoio dell'olio: 1800mm

Volume del carro armato: 8 m.³

olio 6 che rimuove supporto

Larghezza della cinghia della maglia: 600mm

macchina di Post-pulizia 7

Larghezza della cinghia della maglia: 600mm

Volume del carro armato: 1.5m3

una cinghia di 8 maglie che tempera fornace

Efficace altezza: 100mm

Larghezza della cinghia della maglia: 700mm

Lunghezza di superficie di riscaldamento: 5000mm

6. Linea di produzione potere e consumo di energia

potere 6,1

Potere calorifico: 380V±10%, 3 fase, CA, 50HZ;

Misurando e sistema di controllo: 220V±10%, 50HZ

Sistema di riscaldamento: circa 234kW

Potere del sistema di azionamento ed altri punti del consumo: circa 24kW

Alimentazione elettrica del forno a resistenza elettrico: circa 258kW

Consumo di energia a funzionamento normale: circa 100kW

6,2 parametri del tubo adduttore dell'atmosfera

Tubo adduttore del metanolo: 2-3 l/h; Mpa ≥0.04;

Tubo adduttore del propano: controllo automatico con rifornimento ≤500L/h; pressione ≥0.04Mpa del rifornimento;

acqua di raffreddamento 6,3

Qualità dell'acqua: secondo l'acqua di circolazione standard di industriale del basso calcio dello stato;

Sostanza sospesa: 10mg massimo /L;

Dimensione del foro della cinghia della maglia del filtro: 0.3mm massimi;

Temperatura dell'entrata: 30℃ (massimo) (di estate)

Temperatura dell'entrata: (min) 5℃ (nell'inverno)

Differenza di temperatura: 10℃

Pressione di entrata: 0,2 Mpa;

Consumo di acqua massimo: circa 30m3/h (uso di circolazione)

6,4 attrezzatura supplementare (fornita dal compratore)

Il serbatoio di acqua raffreddato e la torre di raffreddamento sono montati solitamente fuori dell'officina

ma vicino alla linea di produzione. La potenza installata di raffreddamento dovrebbe essere ≥30m3/h.

Controllo elettrico automatizzato

Gabinetto di controllo elettrico (collegamenti collettivi)

Gabinetto di controllo elettrico, 1000*700*2000mm, 4 pezzi;

L'intero processo di produzione è diretto dal computer ed è controllato

dal sistema dello SpA. Il sistema di controllo della fornace continua della cinghia

ha un monitoraggio in tempo reale, gestione

e controllo dei processi della temperatura, sistema di azionamento, motori, riscaldamento

sistema e sicurezza.
