Rullo di sostegno di alta qualità di Wondery elettrico

Tempera di Mesh Belt Type Furnace Quenching

1. Bisogno

prodotto 1,1: vite autofilettante, vite d'acciaio della parete.

processo 1,2: tempera carburando, carbonitriding, luminoso estinzione e;

produttività 1,3: estinzione: 150-250kg/h;

2. Specificazione

Secondo il requisito del compratore, raccomandiamo il nostro cliente

per scegliere il tipo fornace elettrica del rullo di sostegno di 500*6000mm della cinghia della maglia.

3. Linea di produzione parametri di base

4. Introduzione generale dell'attrezzatura e caratteristiche principali

1. Introduzione generale

1,1 il tipo fornace della cinghia combina le tecnologie avanzate da

Taiwan. Le sue parti fondamentali sono importate da oltremare.

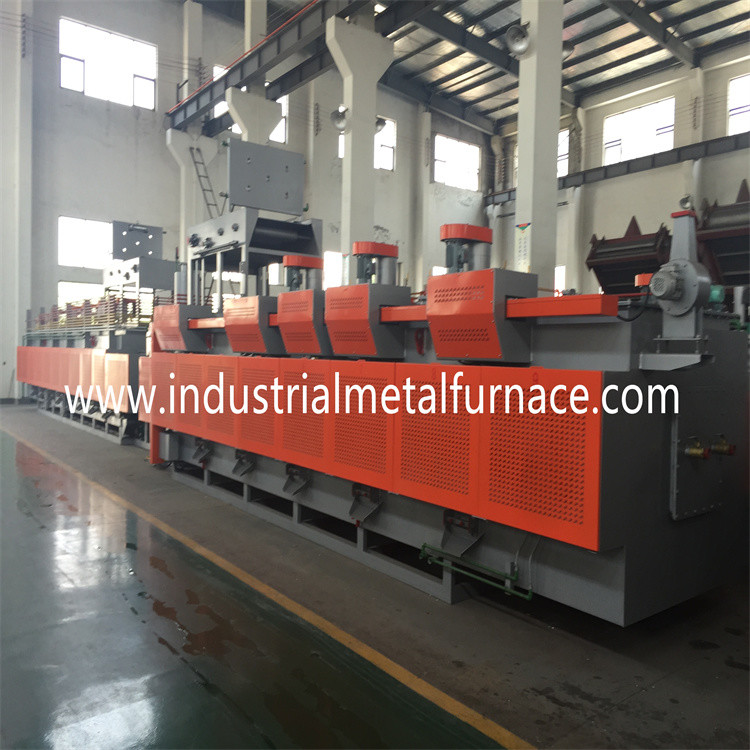

1,2 la linea di produzione è compresa il rullo di sostegno che estigue la fornace,

estinzione del carro armato, olio che rimuove supporto, macchina di post-pulizia, supporto-rullo

cinghia della maglia che temperano fornace e sistema di controllo elettrico.

2. Caratteristiche:

2,1 per soddisfare le esigenze di produzione degli elementi di fissaggio, la fornace impiega

La tecnologia di Taiwan e migliora il suo effetto economizzatore d'energia nell'area di

rivestimento refrattario.

2,2 la fornace del typep della cinghia impiega il riscaldamento a bassa tensione tramite il trasformatore

per prolungare il tempo di impiego dei tubi di riscaldamento.

2,3 la cinghia della maglia è sostenuta dai rulli di sostegno con sincronizzato

movimento in modo che la cinghia della maglia sopporti una tensione minima.

2,4 i rulli sono sostenuti da cuscinetto sigillato ad alta pressione speciale.

2,5 la cinghia della maglia è progettata con il dispositivo di allarme anormale del trasporto a

assicuri il movimento stabile della cinghia della maglia.

2,6 gocciolamento-nell'atmosfera della fornace della cinghia della maglia del trasportatore

è gassificato da un gassificatore e poi è inviato nella fornace.

L'atmosfera è verificata continuamente e controllare

da una sonda dell'ossigeno.

 /

5. Specificazione dell'attrezzatura

6. Caratteristica tecnica per unità

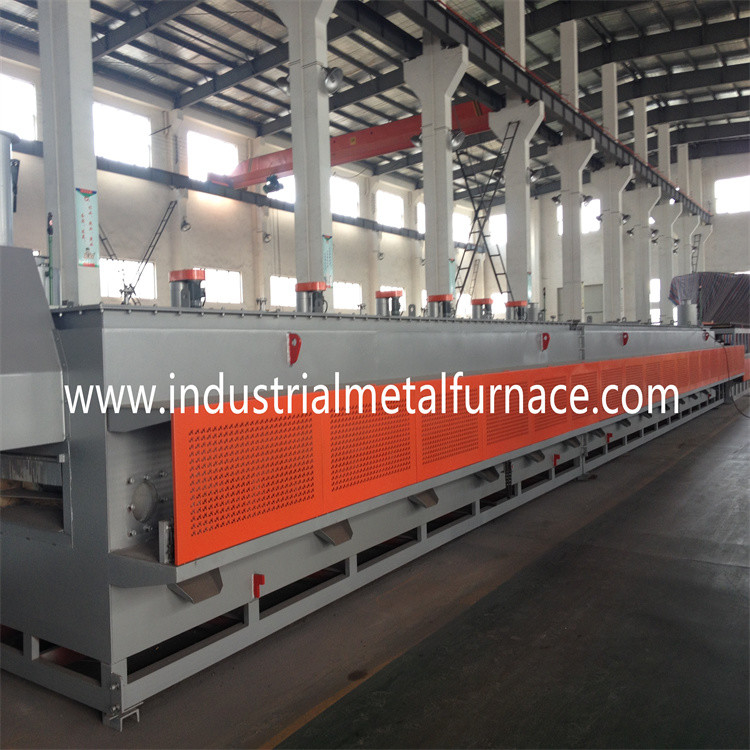

Mesh Belt Quenching Furnace

La fornace d'estinzione è la parte fondamentale della linea di produzione della fornace della cinghia della maglia

È compreso le coperture della fornace, supporto anteriore della macchina, materiale di conservazione del calore,

riscaldatore, dispositivo del controllo della temperatura e dispositivo del rifornimento dell'atmosfera.

Parametri principali:

Larghezza della cinghia della maglia: 500mm

Lunghezza di area di lavoro: 6000mm

Lunghezza dell'entrata: 2000mm

Preriscaldamento della lunghezza di area: 1500mm

Controllo della temperatura: controllo di PID di 4 zone;

Potere stimato: 160KW

Uniformità di temperatura della fornace: uniformità di temperatura di ≤±5℃ per

la stessa sezione: ≤±3℃; aumento di temperatura della parete esterna della fornace: ≤50℃

Dispositivo di azionamento della cinghia della maglia

2,1 le parti si trasportano tramite la cinghia della maglia.

2,2 la cinghia della maglia è sostenuta dai rulli di sostegno con

movimento sincronizzato. La cinghia della maglia è dai del tipi guidato da anteriore,

e sopporta così una forza di trazione minima a temperatura elevata.

una cinghia di 2,3 maglie che determina velocità: 50~220mm/min, controllo dell'invertitore;

una cinghia di 2,4 maglie: 500*22000*1.8/2.3mm; 1 pezzo;

2,5 rulli di sostegno

Preriscaldando i rulli superiori, ¢50mm SUS304 5 pezzi;

Preriscaldando i rulli più bassi, ¢87mm SUS304 3 pezzi;

Rulli superiori, ¢50mm SUS310 19 pezzi

Rulli più bassi, ¢87mm SUS310 7 pezzi

Rullo di azionamento posteriore, ¢203mm SUS310 1 pezzo

Cuscinetti, UCFL207 68sets

catena 2,6 e rullo dentato, P=19.05mm, 1 messo

2,7 riduttore, 0.75kW 1 messo;

2,8 invertitore, Mitsubishi, 1 messo;

una cinghia di 2,9 maglie che determina il dispositivo di rilevazione, Omron 1 messo

materiale di conservazione 3.Heat

3,1 la parete interna del tetto è allineata con silicato ad alta temperatura 1400

alluminio + coperta di alluminio 1260 di cera del silicato. Il materiale allineante

è riparato dai coni retinici di ¢8mm e da SUS310 che ancorano le parti.

3,2 le pareti laterali della fornace della cinghia della maglia di resistenza elettrica

sono allineati con i mattoni dicarburazione di Isolite,

mattoni di conservazione di calore e bordi di conservazione di calore. Il rivestimento

lo spessore è 395mm.

3,3 l'adesivo refrattario è marca famosa domestica. Ha

caratteristiche di più forte effetto legante all'più alta temperatura.

4. Riscaldatore: tubi elettrici della radiazione del calore.

4,1 i tubi di riscaldamento elettrici sono installati nella parete superiore e più bassa

del focolare. Il sistema di riscaldamento funziona con il gruppo di alimentazione a bassa tensione,

e la fornace non deve essere bloccata quando sostituisce i tubi di riscaldamento.

4,2 tubi elettrici della radiazione del calore, 36 insiemi;

a) tubo esterno: ¢122*1325*4mm (SUS310S), 36 pezzi;

b) il centro di riscaldamento del tubo: OCr21Al6Nb, 36 pezzi;

c) parti dell'isolamento (corindone): 36 pezzi;

4,4 ogni zona è fissata con un trasformatore indipendente. La radiazione del calore

il tubo è parallelamente il collegamento e non interferisce a vicenda.

I tubi della radiazione del calore sono mantenuti facilmente.

5. Fan di miscelazione (NSK che sopporta con il sistema di raffreddamento ad acqua), 2 insiemi;

pale (asse e pale), 2 pezzi;

sopportando, NSK, 4 insiemi;

motore, 1.5kw, 2 insiemi;

dispositivo del vapore 6.Exhaust (che rimuove e che brucia il vapore della fornace

ed il serbatoio dell'olio)

Pompa di aria, 250W, 1 messo

Bordo di protezione di isolamento di calore di raffreddamento ad acqua dal lato di carico del

supporto anteriore, 1 pezzo;

Porta della fornace

a) porta mobile alla bocca della fornace, 1 della fornace messo;

b) porta molle dentro la fornace, 4 pezzi della tenda;

9. Foro di rimozione di polvere, 12 pezzi;

I fori della polvere sono messi alla parte inferiore delle due pareti laterali del preriscaldamento

e la sezione di riscaldamento. Il foro della polvere è bloccato con una spina fatta del calore

fibra di conservazione e coperchio. La spina è riparata dal meccanismo della leva,

ed è facile da essere rimosso.

10 la porta della fornace del nastro trasportatore della maglia inoltre sono forniti di 1 tenda del fuoco

per riscaldare il liquido di pulizia nel carro armato di pulizia.

dispositivo del rifornimento di 11 atmosfera

rifornimento dell'atmosfera: gocciolamento-nel tipo: methanol+propane+ammonia;

Controllo 11,1 dell'atmosfera:

Sonda dell'ossigeno, maratona, U.S.A., 1 pezzo;

Regolatore potenziale del carbonio, Eurotherm, 1 messo;

Valvola proporzionale, Burket, Germania, 1 pezzo;

Misuratore di portata del metanolo, 4 insiemi;

Misuratore di portata dell'ammoniaca, 1 messo;

Misuratore di portata del propano, 4 insiemi;

Metro del flusso d'aria di riferimento, 2 insiemi

Pompa di aria, 8W, 2 insiemi

Sicurezza

Le due pareti laterali del preriscaldamento e della sezione di riscaldamento sono entrambe

protettivo tramite il coperchio perforato.

dispositivo di azionamento della cinghia di 13 maglie, Omron, 1 messo;
