Supporto-rullo Mesh Belt Furnace elettrico per i fermi

requisito 1.Buyer

prodotto 1,1: vite autofilettante;

processo 1,2: carburazione, Carbone-nitrurazione e temperare,

profondità di caso: ≤0.15mm;

produttività 1,3: intorno a 350kg/h che carbura;

2. Specificazione

Secondo il requisito del compratore, raccomandiamo il nostro cliente a

scelga il tipo fornace elettrica del rullo di sostegno di 600*8000mm della cinghia della maglia.

3. Caratteristiche principali

3,1 per soddisfare le esigenze di produzione degli elementi di fissaggio, il nastro trasportatore della maglia

la tecnologia employsTaiwan della fornace e migliora il suo effetto economizzatore d'energia in

area di rivestimento refrattario.

3,2 la linea di produzione impiega il riscaldamento a bassa tensione tramite il trasformatore

per prolungare il tempo di impiego dei tubi di riscaldamento.

3,3 la cinghia della maglia è sostenuta dai rulli di sostegno con sincronizzato

movimento in modo che la cinghia della maglia sopporti una tensione minima.

3,4 i rulli sono sostenuti da cuscinetto sigillato ad alta pressione speciale.

3,5 la cinghia della maglia è progettata con il dispositivo di allarme anormale del trasporto a

assicuri il movimento stabile della cinghia della maglia.

3,6 gocciolamento-nell'atmosfera è gassificato da un gassificatore e poi è inviato nella fornace.

L'atmosfera è verificata continuamente e controllare da una sonda dell'ossigeno.

3,7 la cinghia calda della maglia ritorna di nuovo all'entrata della fornace e preriscalda

i partss freddi, che risparmia l'energia notevolmente.

3. linea di produzione parametri di base

4. specificazione dell'attrezzatura

macchina di carico 4,1

Larghezza della cinghia della maglia: 700mm

4,2 prepulire macchina

Larghezza della cinghia della maglia: 600mm

Lunghezza utile: 2400mm

Volume del carro armato: 2m3

4,3 tipo della cinghia della maglia che estigue fornace

Larghezza della cinghia della maglia: 600 millimetri

Lunghezza dell'entrata: 2000 millimetri

Preriscaldamento della lunghezza della cinghia: 1500mm

Lunghezza di area di lavoro: 8000mm

Efficace altezza: 100mm

carro armato dell'olio per tempra 4,4

Larghezza della cinghia della maglia: 1000mm

Profondità del serbatoio dell'olio: 2000mm

Lunghezza del serbatoio dell'olio: 4200mm

Volume del carro armato: 12 m.³

4,5 olio che rimuove supporto

Larghezza della cinghia della maglia: 800mm

macchina di Post-pulizia 4,6

Larghezza della cinghia della maglia: 800mm

Lunghezza utile: 2800mm

Volume del carro armato: 2m3

una cinghia di 4,7 maglie che tempera fornace

Efficace altezza: 130mm

Larghezza della cinghia della maglia: 850mm

Lunghezza di superficie di riscaldamento: 8000mm

5. caratteristica tecnica per unità

Macchina di carico

La macchina di carico è compresa il trasporto magnetico della cinghia

sistema, struttura, cinghia magnetica e sistema di azionamento. La macchina

la struttura è fatta dai piatti d'acciaio e d'acciaio sezionali.

1 ingranaggio riducentesi, 0.55kw, 1 messo

cinghia magnetica 2: 700*340*1/2mm (SUS304) 1 pezzo

Un acciaio magnetico di 3 grandi forze: 28*26*12 1 gruppo;

Un motore di 4 vibrazioni: 250W, 1 messo;

5 velocità magnetiche della cinghia: 80-450min/mm (conversione di frequenza), 1 messo;

Macchina di prepulizia di Mesh Belt Type

La macchina di pulizia della cinghia della maglia è del tipo di immersione. Ha 3

posizioni di lavoro che sono immergenti e pulenti, acqua del sapone

trivellazione a getto e essiccazione dell'forte-aria. La macchina di carico è fornita

con l'ugello della grande forza. Ed è fiancheggiato da un olio dell'acqua

carro armato di separazione ed un carro armato della raccolta dell'olio. L'olio si è raccolto

ha potuto essere usato.

corpo del carro armato

Il corpo di pulizia del carro armato è fabbricato dai piatti d'acciaio e sezionale

d'acciaio che sono saldati insieme. Il corpo del carro armato è fatto di sezionale

piatto d'acciaio e d'acciaio.

dispositivo di azionamento della cinghia di 2 maglie

Cinghia della maglia: 600*16500*1.6/2.5mm, SUS201, 1 pezzo;

Catena e rullo dentato: P=76.2mm, 1 messo;

Riduzione dell'ingranaggio: 0.75kW, 1 messo;

3 volumi di pulizia del carro armato: 2000L;

pompa a getto di pulizia 4: insieme 2.2kW 1;

Ugello di rame, vari;

Manometro, 0-0.5Mpa 1 messo;

riscaldatore 5: 380V/4kW, 6 pezzi, 24KW nel totale;

6 olio e carro armato di separazione dell'acqua

Separatore di acqua e del petrolio, 1 messo;

Motore dell'ingranaggio, 0.10kW 1 messo;

fan asciugantesi 7 all'uscita, 1 messo;

regolatore di temperatura 8, 1 messo;

Resistenza termica, PT100, 1 pezzo;

Dispositivo di rilevazione movente 9, Omron, 1 messo;

10 valvola liquida d=15 1 pezzo;

11 protettore di sovraccarico, 1 insieme;

12 fan ad alta pressione, 1 messo;

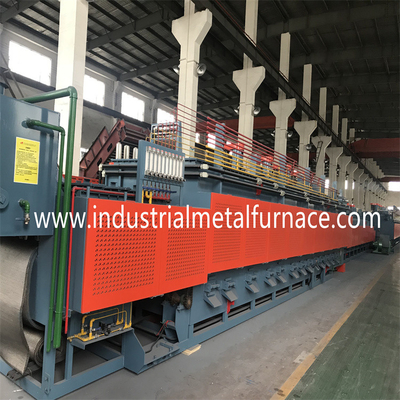

Mesh Belt Quenching Furnace

La fornace d'estinzione è la parte fondamentale della linea di produzione.

È compreso le coperture della fornace, supporto anteriore della macchina, conservazione del calore

materiale, riscaldatore, dispositivo del controllo della temperatura ed atmosfera

dispositivo del rifornimento.

Parametri principali 1:

Larghezza della cinghia della maglia: 600mm

Lunghezza di area di lavoro: 8000mm

Lunghezza dell'entrata: 2000mm

Preriscaldamento della lunghezza di area: 1500mm

Controllo della temperatura: controllo di PID di 5 zone;

Potere stimato: 225KW; prima zona: 90KW, seconda zona: 45kw; terza zona: 30kw;

quarta zona: 30kw; quinta zona: 30kw.

Temperatura di lavoro: 800-920℃

Uniformità di temperatura della fornace: uniformità di temperatura di ≤±5℃ per la stessa sezione: ≤±3℃; aumento di temperatura della parete esterna della fornace: ≤50℃.

Coperture della fornace: fatto del piatto d'acciaio e d'acciaio sezionale.

dispositivo di azionamento della cinghia di 2 maglie

2,1 le parti si trasportano tramite la cinghia della maglia.

2,2 la cinghia della maglia è sostenuta dai rulli di sostegno con sincronizzato

movimento. La cinghia della maglia è dal del tipo guidato da anteriore e così degli orsi

una forza di trazione minima a temperatura elevata.

una cinghia di 2,3 maglie che determina velocità: 50~220mm/min, controllo dell'invertitore;

una cinghia di 2,4 maglie: 600*22000*2/3mm; 1 pezzo;

2,5 rulli di sostegno

Preriscaldando i rulli superiori, SUS304S 5 pezzi;

Preriscaldando i rulli più bassi, SUS304S 3 pezzi;

Rulli superiori, SUS310S 26 pezzi

Rulli più bassi, SUS310S 9 pezzi

Rullo di azionamento posteriore, SUS310S 1 pezzo

catena 2,6 e rullo dentato, P=25.4mm, 1 messo

2,7 riduttore, 0.75kW 1 messo;

2,8 cuscinetto, UCFL207 (NSK), 86 insiemi;

una cinghia di 2,9 maglie che determina il dispositivo di rilevazione, 1 messo;

materiale di conservazione di calore 3

tetto 3,1: coperta di alluminio di cera, Qiqiang, Suzhou;

3,2 pareti laterali: Le pareti di Isolite sono allineate con i mattoni dicarburazione di Isolite,

mattoni di conservazione di calore e bordi di conservazione di calore.

3,3 l'adesivo refrattario è P-150 (marca del Giappone). Ha

caratteristiche di più forte effetto legante all'più alta temperatura.

riscaldatore 4: tubi elettrici della radiazione del calore.

4,1 i tubi di riscaldamento elettrici sono installati nella parete superiore e più bassa

del focolare. Il sistema di riscaldamento funziona con il gruppo di alimentazione a bassa tensione,

e la fornace non deve essere bloccata quando sostituisce i tubi di riscaldamento.

4,2 tubi elettrici della radiazione del calore, 45 insiemi;

a) tubo esterno: ¢122*1420*4mm (SUS310S), 45 pezzi;

b) il centro di riscaldamento del tubo: OCr21Al6Nb, 45 pezzi;

c) parti dell'isolamento (corindone): 45 pezzi;

4,3 tipo termico delle coppie WRN130 K, 5 pezzi;

4,4 ogni zona è fissata con un trasformatore indipendente. La radiazione del calore

il tubo è parallelamente il collegamento e non interferisce a vicenda.

I tubi della radiazione del calore sono mantenuti facilmente.

Fan di miscelazione (con il sistema di raffreddamento ad acqua), 3 insiemi;

pale (asse e pale), 3 pezzi;

motore, 1.5kw, 3 insiemi;

dispositivo del vapore di scarico 6 (che rimuove e che brucia

vapore della fornace e del serbatoio dell'olio)

Pompa di aria, 250W, 1 messo

bordo di protezione di isolamento di calore di raffreddamento ad acqua 7 sul caricamento

lato del supporto anteriore, 1 pezzo;

una porta di 8 fornaci

a) porta mobile alla bocca della fornace, 1 della fornace messo;

b) porta molle dentro la fornace, 3 pezzi della tenda;

9 fori di rimozione di polvere, 16 pezzi;

I fori della polvere sono messi alla parte inferiore delle due pareti laterali di

il preriscaldamento e la sezione di riscaldamento. Il foro della polvere è bloccato con

una spina fatta della fibra di conservazione di calore e del coperchio.

la spina è riparata dal meccanismo della leva ed è facile da essere rimosso.

10 la porta della fornace inoltre sono forniti di 1 tenda del fuoco per riscaldare

liquido di pulizia nel carro armato di pulizia.

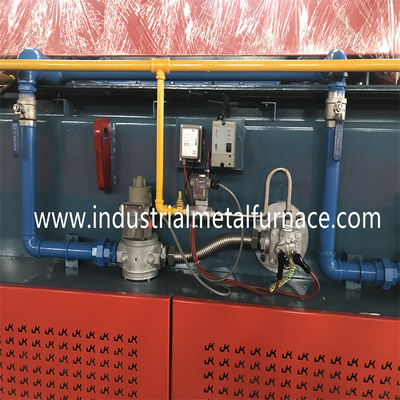

dispositivo del rifornimento di 11 atmosfera

rifornimento dell'atmosfera: gocciolamento-nel tipo: methanol+propane+ammonia;

Controllo 11,1 dell'atmosfera:

Sonda dell'ossigeno, maratona, U.S.A., 1 pezzo;

Valvola magnetica, Burket, Germania, 1 pezzo;

Misuratore di portata del metanolo, 4 insiemi;

Misuratore di portata dell'ammoniaca, 1 messo;

Misuratore di portata del propano, 3 insiemi;

Metro del flusso d'aria di riferimento, 2 insiemi

Pompa di aria, 8W, 2 insiemi

Sicurezza

Le due pareti laterali del preriscaldamento e della sezione di riscaldamento sono entrambe

protettivo tramite il coperchio perforato.

dispositivo di azionamento della cinghia di 13 maglie, Omron, 1 messo;
